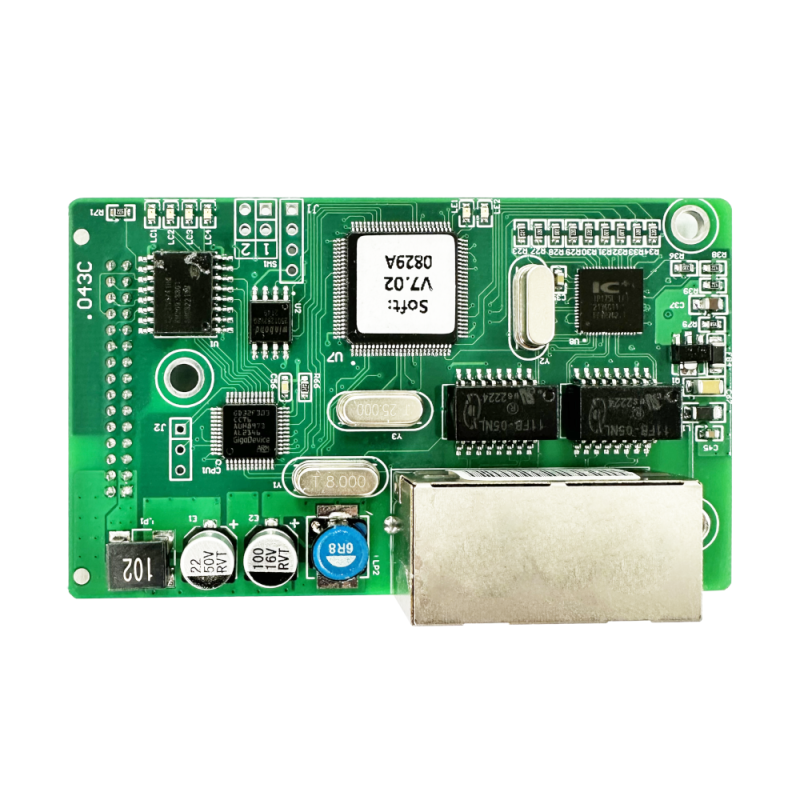

Плата расширения интерфейса OptiCore A-MTP01 | 348479 КЭАЗ

Плата расширения интерфейса OptiCore A-MTP01, коммуникационный модуль КЭАЗ позволяет подключить преобразователь частоты к сети Modbus TCP/IP, обеспечивая удалённый контроль и управление оборудованием через Ethernet. Этот модуль предназначен для интеграции в автоматизированные системы на базе контроллеров и SCADA.

Назначение и область применения

Плата расширения интерфейса OptiCore A-MTP01, коммуникационный модуль КЭАЗ используется для связи преобразователей частоты с промышленными сетями на основе протокола Modbus TCP/IP. Она устанавливается внутрь корпуса совместимых устройств КЭАЗ и превращает их в полноценные узлы управления в системах автоматизации. Применяется на объектах с централизованной системой контроля: конвейерах, насосных станциях, вентиляционных установках, технологических линиях.

Технические характеристики

• Интерфейс: Ethernet 10/100 Мбит/с
• Протокол: Modbus TCP/IP
• Поддерживает работу с преобразователями частоты серии OptiCore
• Работает внутри устройства - требует установки в штатное гнездо платы управления
• Не имеет собственного питания - питание получает от основного устройства

Совместимость и монтаж

Плата расширения интерфейса OptiCore A-MTP01, коммуникационный модуль КЭАЗ совместима только с преобразователями частоты КЭАЗ, имеющими специальное слот-гнездо для модулей расширения. Установка возможна только при выключенном питании и снятой крышке корпуса. Подключение к сети осуществляется через RJ45-разъём, расположенный на внешней стороне корпуса после монтажа платы. Для работы требуется наличие IP-адреса в локальной сети и настройка параметров Modbus TCP в программе контроллера.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования. Сертифицирован в соответствии с нормами ГОСТ Р IEC 61800-5-1 и ГОСТ Р 51317.4.2. Электромагнитная совместимость обеспечена в рамках класса C3 по ГОСТ Р 51317.4.4.

Преимущества

• Устраняет необходимость в отдельных контроллерах для связи с преобразователем - всё в одном корпусе
• Обеспечивает надёжную передачу данных по Ethernet вместо последовательных интерфейсов
• Позволяет использовать стандартные промышленные средства диагностики и мониторинга
• Не требует внешних адаптеров или дополнительных кабелей для связи

Ограничения применения

• Не работает с другими сериями преобразователей частоты, кроме OptiCore
• Не поддерживает Modbus RTU - только TCP/IP
• Не предназначена для установки вне корпуса устройства
• Требует наличия свободного слота на плате управления - не все модели поддерживают эту опцию

Примеры использования

• На пищевом производстве: управление скоростью конвейера из центрального пункта контроля
• На водоканале: дистанционная регулировка напора насосов через SCADA-систему
• На заводе: синхронизация нескольких приводов по единому таймеру через Ethernet-сеть

Практические советы

• Перед установкой проверьте модель вашего преобразователя - только некоторые версии OptiCore имеют слот для A-MTP01
• После монтажа задайте статический IP-адрес в пределах вашей сети, чтобы избежать конфликтов
• Используйте экранированный Ethernet-кабель для снижения помех в условиях высокой электромагнитной нагрузки
• Зарегистрируйте адреса регистров Modbus в документации к вашему PLC - они отличаются у разных поколений устройств КЭАЗ
• Не используйте плата расширения интерфейса OptiCore A-MTP01, коммуникационный модуль КЭАЗ в средах с температурой ниже -10C или выше +55C - это выведет её из строя
