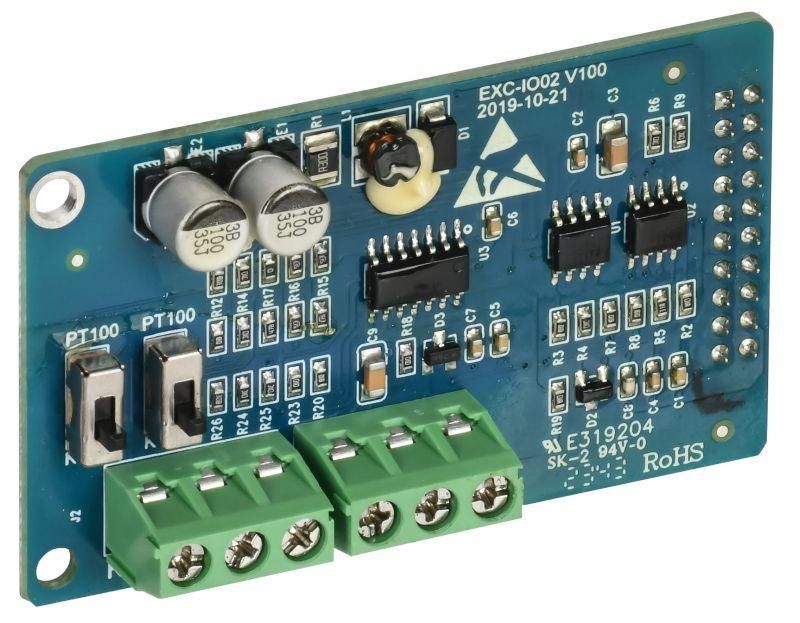

Плата расширения PT100 A650 для частотных преобразователей ONI EC-A650M-IO02

Плата расширения PT100 для частотного преобразователя A650 ONI позволяет подключить термосопротивление PT100 для точного измерения температуры и управления частотным преобразователем A650 ONI на основе реальных тепловых показателей.

Назначение и область применения

Плата расширения PT100 для частотного преобразователя A650 ONI предназначена для подключения терморезистора типа PT100 - устройства, которое меняет своё сопротивление в зависимости от температуры. Это даёт возможность частотному преобразователю A650 ONI автоматически регулировать скорость двигателя в ответ на изменения температуры объекта контроля. Подходит для систем, где важна стабильная температурная зависимость: нагревательные печи, теплообменники, системы охлаждения, конвейеры с термочувствительными материалами.

Технические характеристики

• Тип подключаемого датчика: PT100 (платиновый термосопротивление)
• Интерфейс подключения: аналоговый вход для термосопротивления
• Совместима исключительно с частотными преобразователями серии A650 ONI
• Не содержит собственного питания - питание и обработка сигнала осуществляются через основной преобразователь
• Работает в составе системы управления, требует программной настройки в прошивке A650 ONI

Совместимость и монтаж

Плата расширения PT100 для частотного преобразователя A650 ONI устанавливается внутренне - в слот расширения на корпусе преобразователя. Монтаж возможен только при отключенном питании. После физической установки требуется настроить параметры контроллера A650 ONI: выбрать тип датчика (PT100), задать диапазон температур и коэффициент масштабирования. Кабель от датчика PT100 подключается к клеммам платы, расположенным на её внешней стороне. Убедитесь, что используемые провода имеют достаточную толщину и экранированы, чтобы минимизировать помехи.

Безопасность и стандарты

Плата расширения PT100 для частотного преобразователя A650 ONI соответствует требованиям безопасности для устройств низкого напряжения, применяемых в промышленной автоматизации. Сертификаты CE и RoHS подтверждены производителем ONI. Не предназначен для работы во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Увеличивает функциональность частотного преобразователя A650 ONI за счёт точного температурного контроля
• Интегрируется без внешних модулей - компактное решение внутри корпуса
• Поддерживает стандартизированный датчик PT100, доступный на рынке
• Минимальная погрешность измерений благодаря прямому подключению к аналого-цифровому преобразователю преобразователя

Ограничения применения

• Не работает с другими сериями преобразователей - даже с другими ONI
• Требует наличия свободного слота расширения на A650 ONI
• Не поддерживает датчики PT100 с 4-проводной схемой - только 2- или 3-проводные
• Не обеспечивает гальваническую развязку - при плохой земле возможны помехи
• Не рассчитана на работу вне диапазона температур от -20C до +80C (температура окружающей среды)

Примеры использования

• Контроль температуры в муфельной печи - частотный преобразователь A650 ONI снижает обороты вентилятора при достижении пороговой температуры
• Охлаждение насоса в циркуляционной системе - плата отслеживает перегрев и замедляет двигатель до безопасного уровня
• Линия производства пластиковых изделий - управление скоростью экструдера по температуре расплава

Практические советы

• Перед установкой проверьте наличие свободного слота на вашем A650 ONI - плата не совместима со всеми версиями
• Используйте только одножильные медные провода сечением 0,5–1,5 мм2 для подключения PT100
• Экранируйте кабель датчика и заземлите экран в одной точке - это предотвратит влияние ЭМИ
• Настройте параметры A650 ONI после установки платы: выберите режим “PT100” в меню входов и задайте минимальную/максимальную температуру
• Не подключайте датчик PT100 к другим входам - он требует специализированного измерительного контура, который есть только на этой плате
