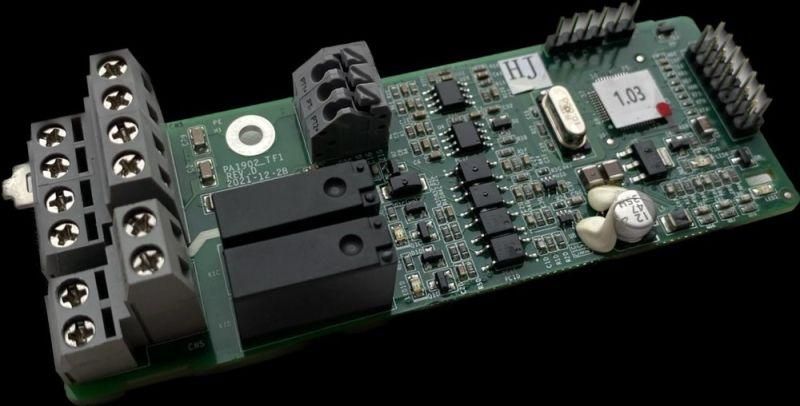

Карта расширения входов/выходов STV900/900H 4DI, 1PT100, 1PT1000, 2RO Systeme Electric SEOP-1631

Карта расширения входов/выходов STV900/900H I/O (4DI, 1PT100, 1PT1000, 2RO) от Systeme Electric - модуль для увеличения функциональности преобразователей частоты серии SystemeVar. Он позволяет подключить датчики температуры, цифровые сигналы и управлять внешними устройствами через релейные выходы.

Назначение и область применения

Карта расширения STV900/900H I/O предназначена для установки внутрь преобразователей частоты STV900, STV900 IP55 и STV900H. Она расширяет возможности управления за счёт добавления аналоговых входов для термосопротивлений и дискретных сигналов. Подходит для систем автоматизации, где требуется контроль температуры и управление внешним оборудованием - например, нагревательными элементами, насосами, вентиляторами или сигнализацией.

Технические характеристики

• Цифровые входы: 4 шт. (DI) - для подключения кнопок, датчиков положения, концевиков
• Аналоговые входы: 1 канал PT100 - для измерения температуры с термосопротивлением класса Pt100
• Аналоговые входы: 1 канал PT1000 - для измерения температуры с термосопротивлением класса Pt1000
• Релейные выходы: 2 шт. - одноконтактные, нормально замкнутые (NC), рассчитаны на коммутацию нагрузки до 2 А / 250 В переменного тока
• Подключение: через разъём на плате преобразователя частоты - не требует внешних проводов

Совместимость и монтаж

Карта совместима исключительно с преобразователями частоты STV900, STV900 IP55 и STV900H серии SystemeVar. Устанавливается внутри корпуса преобразователя - доступ к слоту осуществляется после снятия крышки. Монтаж выполняется при выключенном питании. Никаких дополнительных настроек или прошивок не требуется - плата автоматически определяется контроллером устройства.

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности для оборудования низкого напряжения. Соответствует стандартам CE и RoHS. Все контакты изолированы, что обеспечивает безопасную работу в условиях промышленной среды.

Преимущества

• Не требует внешнего питания - работает от шины преобразователя
• Уменьшает количество внешних кабелей и точек соединения
• Поддерживает два типа термосопротивлений (Pt100 и Pt1000) - гибкость выбора датчиков
• Релейные выходы NC обеспечивают аварийное отключение даже при потере питания

Ограничения применения

• Не используется самостоятельно - только как дополнение к конкретным моделям преобразователей частоты
• Не предназначен для работы во взрывоопасных зонах
• Максимальный ток реле - 2 А; для более мощных нагрузок требуется внешнее реле
• Не поддерживает аналоговые входы других типов (например, 4–20 мА или 0–10 В)

Примеры использования

• Контроль температуры двигателя через PT100 - защита от перегрева
• Измерение температуры масла в системе смазки через PT1000
• Подключение концевика для фиксации положения механизма на одном из DI
• Автоматическое отключение вентилятора охлаждения через один из релейных выходов при достижении заданной температуры

Практические советы

• Перед установкой проверьте, чтобы преобразователь был полностью обесточен и разрядился
• При использовании PT100 и PT1000 одновременно - убедитесь, что в программе преобразователя выбран правильный тип датчика для каждого канала
• Релейные выходы нормально замкнутые - они активны при отсутствии сигнала. Для управления нагрузкой используйте логику “вкл. = размыкание”
• Посадочные места на плате имеют жёстко закреплённую геометрию - не пытайтесь использовать карту в других сериях преобразователей
• Артикул seop-1631 соответствует именно этой версии карты - сверьте номер перед заказом
