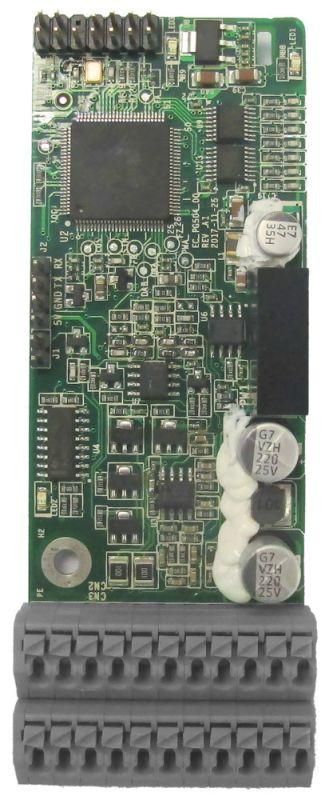

Плата обратной связи STV900rot. transf SE SEOP-1522 APC

Плата обратной связи STV900 rot. transf - компонент для систем управления двигателями, обеспечивающий передачу сигналов с резольверных энкодеров на преобразователи частоты серии SystemeVar. Используется в промышленных установках, где требуется надёжная обратная связь по положению ротора. Артикул seop-1522 совместим с моделями STV900, STV900H и STV900 IP55.

Назначение и область применения

Плата обратной связи STV900 rot. transf предназначена для работы с резольверными энкодерами - механически устойчивыми датчиками положения, применяемыми в жёстких условиях. Она преобразует аналоговые сигналы A, B, Z с резольвера в цифровую форму, которую распознают преобразователи частоты Series SystemeVar. Устройство используется там, где важна отказоустойчивость: на станках с высокими уровнями вибрации, в пищевой, химической и металлургической промышленности, на конвейерах и насосных станциях.

Технические характеристики

• Поддерживает входные сигналы резольвера: A, B, Z - три фазы синусоидальных напряжений с угловым сдвигом 120°
• Обеспечивает симулированный частотно-деленный выход - позволяет использовать резольверы с низкой частотой возбуждения
• Работает исключительно с преобразователями частоты системы SystemeVar: STV900, STV900H, STV900 IP55, STV900H IP55
• Не содержит средств шифрования или криптографических функций - данные передаются в открытом виде
• Физический интерфейс: аналоговый, без цифровых протоколов (CAN, SSI, EnDat)

Совместимость и монтаж

Плата seop-1522 устанавливается внутрь корпуса преобразователя частоты STV900 или его модификаций. Для подключения требуются три пары проводов от резольвера: Excitation (возбуждение), Sin A / Cos A, Sin B / Cos B, а также Z-импульс. Кабель должен иметь экранирование и заземление на обоих концах. Монтаж допускается только при выключенном питании. Неправильное подключение фаз A/B/Z может вызвать некорректную работу регулятора скорости.

Безопасность и стандарты

Плата соответствует требованиям безопасности для промышленного оборудования. Отсутствие криптографии означает, что она не защищена от несанкционированного доступа к данным - не применяется в системах с повышенными требованиями к информационной безопасности. Электромагнитная совместимость обеспечивается через конструкцию преобразователя, в который плата интегрируется.

Преимущества

• Высокая надёжность в условиях вибрации, перепадов температур и запылённости - благодаря использованию резольвера вместо оптического энкодера
• Универсальная совместимость со всеми версиями STV900, включая модели с защитой IP55
• Минимальный уровень помех - аналоговая схема не генерирует цифровые шумы
• Простота замены: не требует программирования, работает сразу после подключения

Ограничения применения

• Не подходит для систем с цифровыми энкодерами (SSI, EnDat, BiSS)
• Не работает с сервоприводами, использующими другие типы обратной связи
• Требует наличия резольвера с подходящим уровнем сигнала - слабый сигнал может привести к потере позиционирования
• Не имеет защиты от внешних сетевых атак - не рекомендовано для IoT-систем или удалённого контроля
• Интегрируется только в устройства серии SystemeVar; не является универсальной платой для других брендов

Примеры использования

• Станок с ЧПУ с тяжёлым шпинделем - резольвер выдерживает постоянные ударные нагрузки
• Ленточный конвейер в цементном заводе - пыль и влага не влияют на работу резольвера и платы
• Гидравлический насос с переменной частотой - точное управление оборотами по сигналу с STV900 rot. transf
• Элеватор для сыпучих материалов - длительная работа без обслуживания благодаря отсутствию оптики

Практические советы

• Перед установкой проверьте сопротивление обмоток резольвера - нормальное значение 40–120 Ом на каждую фазу
• Используйте экранированный кабель с медной оплёткой и заземлением на стороне преобразователя
• Не прокладывайте кабель от резольвера рядом с силовыми проводами - возможны наводки, снижающие точность
• При замене платы seop-1522 сохраните маркировку проводов A/B/Z - перепутанные фазы дают неверную ориентацию
• Если система теряет позицию - проверьте напряжение возбуждения резольвера: должно быть 5–18 В, частота 1–10 кГц
