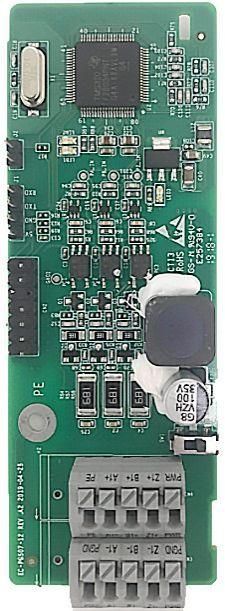

Плата обратной связи STV900multi-funct SE SEOP-1527 APC

Плата обратной связи STV900 multi-funct от Systeme Electric - это компонент для подключения энкодеров к преобразователям частоты серии SystemeVar, обеспечивающий точную передачу сигналов положения ротора. Артикул seop-1527 предназначен для систем автоматизации, где требуется обратная связь по скорости и позиции.

Назначение и область применения

Плата обратной связи STV900 multi-funct используется для соединения инкрементальных энкодеров с преобразователями частоты STV900 и их модификациями. Она позволяет преобразователю получать информацию о текущем положении и скорости вращения двигателя, что необходимо для замкнутых систем управления. Подходит для применений, требующих точного позиционирования: насосы, вентиляторы, конвейеры, станки с ЧПУ, упаковочные линии.

Технические характеристики

• Поддерживает энкодеры с выходом Open Collector (OC): 5 В или 12 В
• Работает с двухтактными энкодерами: 5 В или 12 В
• Совместима с дифференциальными энкодерами: 5 В
• Не содержит средств шифрования или криптографических функций
• Произведена для работы в составе системы SystemeVar

Совместимость и монтаж

Плата STV900 multi-funct (артикул seop-1527) совместима исключительно с преобразователями частоты серии SystemeVar следующих моделей: STV900, STV900H, STV900 IP55, STV900H IP55. Установка выполняется на платформу преобразователя через специальный разъём - физическое подключение не требует пайки. Перед установкой проверьте соответствие напряжения питания энкодера (5 В или 12 В) и тип сигнала (Open Collector / дифференциальный). Неправильный тип энкодера может повредить входной каскад платы.

Безопасность и стандарты

Плата соответствует требованиям безопасности для устройств низкого напряжения, используемых в промышленной автоматике. Сертификация CE и RoHS соблюдены в рамках всей серии SystemeVar. Отдельных испытаний для платы обратной связи не проводится - её безопасность обеспечивается целостностью системы в сборе.

Преимущества

• Поддержка трёх типов энкодеров в одном устройстве - снижает необходимость в запасных вариантах
• Прямая совместимость с популярными моделями STV900 - не требует прошивки или настройки
• Минимальная задержка сигнала за счёт аналоговой схемы без процессора
• Нет сложных алгоритмов - надёжность выше, чем у цифровых решений

Ограничения применения

• Не работает с абсолютными энкодерами - только инкрементальные
• Не поддерживает энкодеры с питанием выше 12 В
• Несовместима с другими сериями преобразователей, кроме SystemeVar
• Не предназначена для работы в условиях высокой ЭМИ без внешней экранировки кабелей
• Не имеет защиты от перегрузки по току - при КЗ на линии энкодера возможен выход из строя

Примеры использования

• Станок с ЧПУ: плата seop-1527 подключается к дифференциальному энкодеру 5 В, чтобы контролировать перемещение оси
• Конвейер с регулируемой скоростью: используется двухтактный энкодер 12 В для обратной связи по оборотам
• Вентилятор с переменной частотой: Open Collector энкодер 5 В даёт данные о реальной скорости вращения

Практические советы

• Используйте экранированный кабель для подключения энкодера - особенно при длинных линиях (>5 м)
• Экранируйте и заземлите экран кабеля только с одной стороны - у преобразователя
• Перед первым запуском проверьте полярность питания энкодера - неверное подключение выведет плату из строя
• Если система работает нестабильно - убедитесь, что энкодер не перегревается и не имеет механического люфта
• Плата STV900 multi-funct не требует обслуживания - при отказе заменяйте целиком
