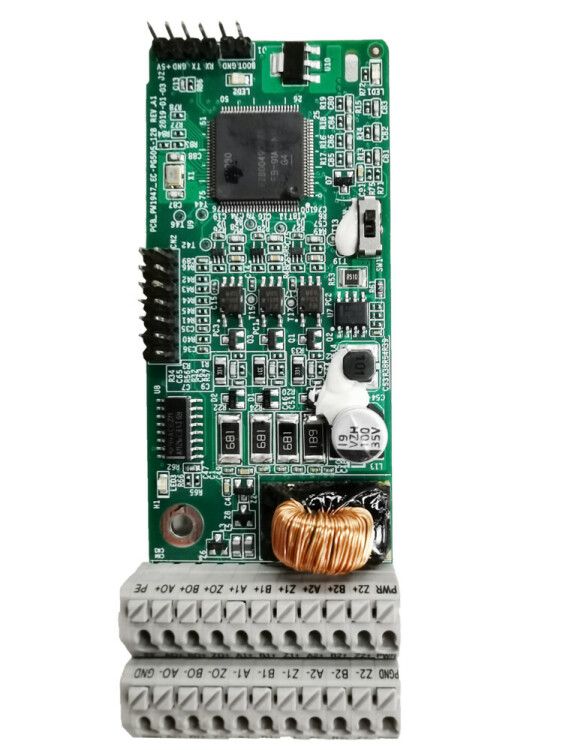

Плата обратной связи STV900(5v/12v) SE SEOP-1521 APC

Плата обратной связи STV900 (5V/12V) от Systeme Electric предназначена для подключения инкрементальных энкодеров к преобразователям частоты серии SystemeVar - например, STV900, STV900H или STV900 IP55. Она обеспечивает точную передачу сигналов положения и скорости двигателя, что необходимо для замкнутых систем управления.

Назначение и область применения

Плата обратной связи STV900 (5V/12V) используется для считывания сигнала с инкрементального энкодера и передачи его в преобразователь частоты. Это позволяет точно контролировать скорость и положение двигателя в реальном времени. Применяется в системах автоматизации, где важна точность позиционирования: станки с ЧПУ, конвейеры, подъемники, упаковочные линии.

Технические характеристики

• Рабочее напряжение: 5 В или 12 В - совместима с энкодерами обоих типов питания;
• Поддерживаемые типы энкодеров: однотактные (OC), двухтактные, дифференциальные (только 5 В);
• Выходные сигналы: A, B, Z - ортогональный код и индексный импульс;
• Функция деления частоты: возможность настройки соотношения между входными и выходными импульсами;
• Настройка последовательности импульсов: можно менять порядок фаз A/B для корректной работы с различными типами двигателей;
• Не поддерживает интерфейс UVW - не предназначен для синхронных энкодеров с тремя фазами;
• Отсутствие криптографических функций - данные передаются в открытом виде.

Совместимость и монтаж

Плата STV900 (5V/12V) совместима исключительно с преобразователями частоты серии SystemeVar: STV900, STV900H, STV900 IP55, STV900H IP55. Установка выполняется через стандартный разъём на плате преобразователя. Кабель от энкодера подключается к клеммнику платы - соблюдайте полярность и тип сигнала (дифференциальный или однотактный). Для дифференциальных энкодеров используйте экранированный кабель с заземлением экрана на стороне преобразователя.

Безопасность и стандарты

Плата соответствует требованиям безопасности для промышленного оборудования. Сертификаты CE и RoHS подтверждают соответствие европейским нормам. Защита от перегрузок и помех реализована на уровне схемы, однако внешние факторы (электромагнитные помехи, плохой кабель) требуют дополнительной защиты.

Преимущества

• Гибкая настройка: можно изменить последовательность фаз A/B и коэффициент деления частоты без программирования преобразователя;
• Широкая совместимость: работает с большинством распространённых инкрементальных энкодеров 5 В и 12 В;
• Простота замены: плата является модульным компонентом - легко заменяется при отказе без перепрошивки системы;
• Стабильная работа: оптимизирована для работы в условиях промышленной среды с высокими уровнями ЭМИ.

Ограничения применения

• Не поддерживает UVW-интерфейс - нельзя использовать с абсолютными энкодерами или синхронными двигателями с фазовым выводом;
• Не работает с энкодерами, выдающими аналоговые сигналы или RS-485;
• Требует стабильного источника питания 5 В или 12 В - скачки напряжения могут вызвать сбои в передаче импульсов;
• Не имеет встроенной защиты от переполюсовки - неверное подключение может повредить плату.

Примеры использования

• ЧПУ-станок с инкрементальным энкодером 5 В - плата STV900 (5V/12V) передаёт сигналы в преобразователь STV900 для контроля перемещения осей;
• Лента конвейера с дифференциальным энкодером 12 В - плата обеспечивает точную регулировку скорости движения;
• Подъёмник с двухтактным энкодером - использование платы позволяет избежать потери позиции при запуске после отключения питания.

Практические советы

• Перед установкой проверьте тип энкодера: если он дифференциальный - обязательно используйте экранированный кабель и заземлите экран;
• Если двигатель движется в противоположную сторону - измените настройку последовательности A/B на плате, а не в преобразователе;
• Избегайте прокладки кабеля от энкодера рядом с силовыми проводами - это снижает риск помех;
• При использовании с STV900 IP55 убедитесь, что плата правильно закреплена внутри корпуса - она сама не защищена от воды и пыли;
• Запомните модель: SEOP-1521 - это артикул именно этой платы; другие версии STV900 могут иметь другую внутреннюю начинку.
