Плата обратной связи STV900sin/cos SE SEOP-1524 APC

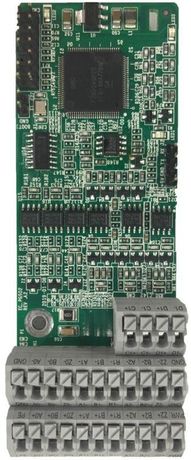

Плата обратной связи STV900 sin/cos - компонент для точного управления двигателями в системах на базе преобразователей частоты SeriesVar, обеспечивающий передачу сигнала от энкодера Sin/Cos напрямую в контроллер. Артикул seop-1524 совместим с моделями STV900, STV900H и STV900 IP55.

Назначение и область применения

Плата обратной связи STV900 sin/cos предназначена для подключения энкодеров с аналоговым выходом Sin/Cos к преобразователям частоты серии SystemeVar. Она позволяет точно определять положение и скорость вращения ротора, что необходимо в задачах позиционирования, согласованного движения и высокоточного регулирования. Устройство применяется в автоматизированных линиях, станках ЧПУ, конвейерных системах и других устройствах, где важна стабильная работа при малых скоростях и высокой разрешающей способности.

Технические характеристики

• Поддерживает энкодеры Sin/Cos с сигналами CD (дифференциальные) или без них (однопроводные)
• Работает с частотно-деленным выходом A/B/Z - позволяет использовать стандартные инкрементальные энкодеры
• Поддерживает ввод опорной последовательности импульсов - для синхронизации начального положения
• Не содержит криптографических функций и шифрования - исключены сложности с лицензированием и безопасностью данных
• Совместима с преобразователями частоты STV900, STV900H, STV900 IP55, STV900H IP55

Совместимость и монтаж

Плата seop-1524 устанавливается внутрь корпуса преобразователя частоты STV900 или его модификаций. Для подключения требуется правильно подключить три пары проводов (Sin, Cos, GND) от энкодера к соответствующим клеммам платы. Напряжение питания берётся от самого преобразователя - внешний источник не нужен. Монтаж выполняется при выключенном питании. Кабели рекомендуется экранировать и прокладывать отдельно от силовых цепей.

Безопасность и стандарты

Плата STV900 sin/cos не имеет сертификации по стандартам безопасности (например, UL, CE), так как является внутренним компонентом системы. Её безопасность обеспечивается за счёт соблюдения правил монтажа и эксплуатации в рамках сертифицированного преобразователя частоты. Все требования к электромагнитной совместимости и изоляции реализованы в основном устройстве - STV900.

Преимущества

• Высокая помехоустойчивость благодаря работе с дифференциальными сигналами Sin/Cos
• Гибкость: поддержка как дифференциальных, так и однопроводных энкодеров
• Интеграция без внешних интерфейсов - плата работает внутри преобразователя, не требует дополнительных кабелей
• Стабильная работа даже при низких оборотах - идеально для точного позиционирования

Ограничения применения

• Не поддерживает энкодеры с цифровыми протоколами (EnDat, BiSS, SSI)
• Только для преобразователей серии SystemeVar - несовместима с другими брендами
• Не предназначена для работы вне закрытого корпуса - не имеет защиты от пыли/влаги
• Не поддерживает функции шифрования - нельзя применять в системах с повышенными требованиями к защите данных

Примеры использования

• ЧПУ-станки с управлением по замкнутому контуру
• Линии резки и сверления с постоянным контролем положения инструмента
• Конвейерные системы с точной синхронизацией нескольких двигателей
• Робототехника, где важно сохранять позицию при минимальной вибрации

Практические советы

• Перед установкой проверьте тип энкодера: если он не имеет дифференциальных выходов (CD), убедитесь, что плата настроена на работу с однопроводными сигналами
• При использовании длинных кабелей от энкодера используйте экранированные жилы и заземлите экран только с одной стороны - со стороны платы
• Параметры фильтрации и масштабирования сигнала задаются через меню преобразователя - не меняйте настройки без документации
• Артикул seop-1524 не заменяет основную плату управления - он лишь расширяет возможности обратной связи. Без него система будет работать в открытый контур, с потерей точности
• При замене платы всегда отключайте питание и снимайте напряжение с шины постоянного тока минимум 5 минут - опасность поражения током!
