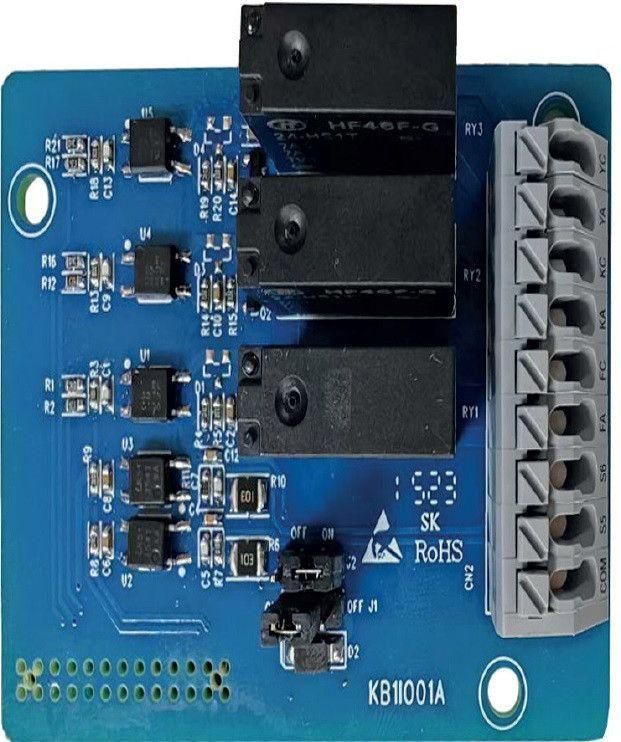

Карта расширения входов/выходов для STV630 (+ 2DI, 3RO) | SEOP-1627 Systeme Electric APC

Карта расширения входов/выходов для STV630 (+ 2DI 3RO) от Systeme Electric - модуль, который увеличивает количество управляющих сигналов преобразователя частоты SystemeVar STV630, позволяя подключить дополнительные датчики и исполнительные устройства. Артикул seop-1627 совместим только с определёнными версиями STV630 и предназначен для систем автоматизации, где требуется больше дискретных и релейных каналов.

Назначение и область применения

Карта расширения входов/выходов для STV630 (+ 2DI 3RO) предназначена для наращивания функционала преобразователей частоты SystemeVar STV630. Она добавляет два дискретных входа (2DI) и три релейных выхода (3RO), что позволяет использовать один преобразователь для управления более сложным оборудованием - например, несколькими насосами, клапанами, сигнализацией или внешними устройствами защиты.

Подходит для применений в промышленной автоматике: конвейеры, компрессоры, системы вентиляции, насосные станции, где необходимо реагировать на дополнительные сигналы (например, аварийную кнопку, датчик уровня, температурный предел) и управлять внешними цепями через реле.

Технические характеристики

• Добавляемые входы: 2 дискретных (DI) - для подключения сухих контактов или сигналов 24 В постоянного тока;
• Добавляемые выходы: 3 релейных (RO) - коммутируемые контакты, рассчитанные на управление нагрузками переменного и постоянного тока;
• Совместимость: исключительно с преобразователями частоты SystemeVar STV630 модели N4L1 и N4-LED;
• Интеграция: плата устанавливается внутрь корпуса преобразователя, не требует внешних соединений;
• Электрическая изоляция: релейные выходы гальванически отделены от логической части преобразователя.

Совместимость и монтаж

Карта расширения для STV630 (+ 2DI 3RO) работает **только** с преобразователями частоты SystemeVar STV630 серий N4L1 и N4-LED. Установка возможна только на новых или свободных слотах внутри корпуса преобразователя. Монтаж выполняется при отключенном питании:

• Выключите питание преобразователя и дождитесь полного разряда конденсаторов (не менее 5 минут);
• Снимите боковую крышку корпуса STV630;
• Аккуратно вставьте карту в разъём до щелчка; проверьте плотность фиксации;
• Закройте корпус и подайте питание.

Не используйте карту с другими моделями STV630 - она не будет работать и может повредить контроллер.

Безопасность и стандарты

Карта соответствует требованиям безопасности для промышленного оборудования. Все релейные выходы имеют гальваническую развязку, защищают логическую плату от перенапряжений и помех. Применяются стандарты IEC 61800-5-1 для безопасной работы в промышленных сетях.

Преимущества

• Увеличивает число доступных релейных выходов с 2 до 5 - можно управлять сразу тремя внешними устройствами;
• Добавляет два дискретных входа без необходимости установки внешнего модуля IO;
• Минимальные затраты на расширение: вместо замены всего преобразователя - просто вставка карты;
• Не требует программирования - сигналы с новых входов и выходов доступны в базовой прошивке STV630.

Ограничения применения

• Не совместима с преобразователями STV630 других серий (например, N2, N3, N4R);
• Релейные выходы не подходят для высокочастотных переключений - максимальная частота 10 Гц;
• Дискретные входы не поддерживают аналоговые сигналы - только ON/OFF;
• Не предназначена для работы во взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• На конвейере: DI1 - сигнал “заблокировано”, DI2 - “конец ленты”; RO1 - включение вентилятора, RO2 - световая сигнализация, RO3 - отключение питания при перегрузке;
• В насосной станции: DI1 - датчик минимального уровня, DI2 - аварийная кнопка; RO1 - запуск основного насоса, RO2 - резервного, RO3 - тревога;
• В системе вентиляции: DI1 - датчик давления, RO1–RO3 - управление тремя скоростями вентилятора через контакторы.

Практические советы

• Перед установкой проверьте модель вашего STV630 - на шильде должна быть отметка N4L1 или N4-LED;
• При подключении реле к мощным нагрузкам (более 2 А) используйте внешние контакторы - чтобы продлить срок службы реле на карте;
• Для надёжной работы дискретных входов применяйте экранированные кабели и заземлите экран;
• Если вы используете несколько карт расширения - убедитесь, что все они установлены в правильной последовательности согласно руководству пользователя STV630;
• Артикул seop-1627 - единственный вариант расширения для этой серии. Аналоги не существуют.
