Плата расширения релейных выходов STV600 Systeme Electric SEOP-1630

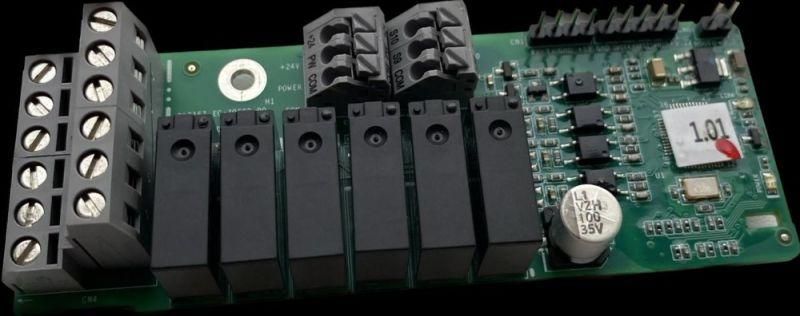

Плата расширения релейных выходов STV600 от Systeme Electric (артикул seop-1630) предназначена для увеличения количества релейных контактов в системах автоматизации на базе контроллеров Series SystemeVar. Она позволяет управлять дополнительными нагрузками без замены основного устройства.

Назначение и область применения

Плата расширения релейных выходов STV600 используется для подключения дополнительных исполнительных устройств - например, насосов, клапанов, световой сигнализации или вентиляторов - когда штатных реле в основном контроллере недостаточно. Применяется в системах управления технологическими процессами, где требуется модульное расширение выходов без изменения всей архитектуры системы.

Технические характеристики

• Количество релейных выходов: 4
• Тип контактов: переключающие (SPDT)
• Максимальный коммутируемый ток: 5 А при переменном токе (AC 250 В)
• Максимальный коммутируемый ток: 5 А при постоянном токе (DC 30 В)
• Напряжение питания платы: совместима с питанием от контроллеров Series SystemeVar
• Интерфейс подключения: шина связи с основным устройством (не требует отдельного источника питания)
• Габариты: компактная форма, рассчитана на установку в стандартную DIN-рейку

Совместимость и монтаж

Плата STV600 работает исключительно с контроллерами серии SystemeVar. Подключение осуществляется через специализированный разъём на задней панели контроллера - физически и программно. Монтаж выполняется на DIN-рейку 35 мм. Установка не требует инструментов: плата защёлкивается в гнездо и надёжно фиксируется. Отключение питания перед подключением обязательно.

Безопасность и стандарты

Плата соответствует требованиям безопасности EN 61010-1 для измерительного оборудования класса II. Все релейные контакты имеют гальваническую развязку между входной цепью и нагрузкой, что обеспечивает защиту от помех и высоких потенциалов.

Преимущества

• Не требует внешнего источника питания - получает энергию от контроллера SystemeVar
• Уменьшает количество проводов и точек соединений благодаря интеграции в единую систему
• Поддерживает быстрое замещение: при отказе можно заменить плату без перепрограммирования
• Работает в широком температурном диапазоне, характерном для промышленной среды

Ограничения применения

• Несовместима с другими сериями контроллеров, кроме SystemeVar
• Не предназначена для работы с индуктивными нагрузками свыше 5 А - риск подгорания контактов
• Запрещено использовать в взрывоопасных зонах - отсутствует взрывозащита
• Не имеет защиты от перегрузки по току - необходимо применять внешние предохранители при работе с мощными нагрузками

Примеры использования

• Управление четырьмя клапанами в системе водоснабжения на основе контроллера SystemeVar
• Активация аварийной сигнализации и вентилятора охлаждения при превышении температуры
• Переключение режимов работы трёх станков через один контроллер с использованием дополнительных реле

Практические советы

• Проверьте тип нагрузки: релейные контакты STV600 подходят для резистивных и слабоиндуктивных устройств. Для двигателей или трансформаторов используйте дополнительные RC-цепочки или твердотельные реле.
• При монтаже в панелях с высокой плотностью компонентов - оставьте минимум 10 мм свободного пространства вокруг платы для теплоотвода.
• Обязательно проверяйте соответствие номера артикула seop-1630 с документацией контроллера - некоторые версии SystemeVar требуют прошивки для поддержки расширителей.
• Плата STV600 не является самостоятельным устройством - она всегда работает в паре с контроллером SystemeVar. Без него функционировать не будет.
