Модуль расширения STV900/600 (4DI, 1DO, 1AI, 1AO, 2RO) Systeme Electric SEOP-1628

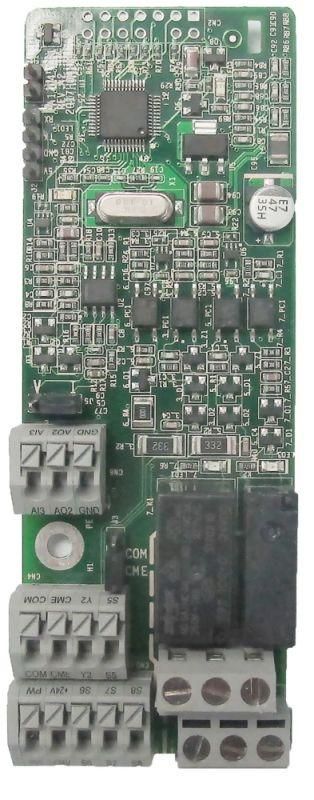

Карта расширения I/O STV900/600 от Systeme Electric - модуль для увеличения количества входов и выходов у преобразователей частоты Series SystemeVar. Устанавливается напрямую в устройство, позволяет подключить датчики, кнопки, исполнительные механизмы и внешние сигналы без изменения основной схемы управления.

Назначение и область применения

I/O карта STV900/600 предназначена для расширения функционала преобразователей частоты STV600, STV900, STV900 IP55 и STV900H. Она добавляет интерфейсы для взаимодействия с внешним оборудованием: датчиками положения, термостатами, пультами управления, насосами, клапанами и другими устройствами. Подходит для автоматизации технологических линий, конвейеров, систем вентиляции и насосных станций.

Технические характеристики

• Цифровые входы: 4 шт. (дискретные, совместимы с 24 В постоянного тока)
• Цифровой выход: 1 шт. (транзисторный, максимальная нагрузка 0,5 А, 24 В DC)
• Аналоговый вход: 1 шт. (диапазон 0–10 В или 4–20 мА, переключаемый)
• Аналоговый выход: 1 шт. (диапазон 0–10 В или 4–20 мА, переключаемый)
• Релейные выходы: 2 шт. - один двухконтактный (перекидной), один одноконтактный (НО); максимальная коммутируемая мощность 250 В AC / 5 А

Совместимость и монтаж

Карта STV900/600 устанавливается исключительно в слот расширения преобразователей частоты серий STV600 и STV900 (включая версии IP55 и STV900H). Монтаж выполняется при выключенном питании. Для установки необходимо снять крышку корпуса преобразователя, вставить карту до щелчка и зафиксировать крепления. Кабели подключаются к клеммникам на лицевой стороне модуля. Нельзя использовать с другими моделями преобразователей - даже от Systeme Electric.

Безопасность и стандарты

Изделие соответствует требованиям EN 61800-5-1 (безопасность силовой электроники) и EN 61000-6-2 (электромагнитная совместимость). Все цепи изолированы от шины питания преобразователя. Работает в температурном диапазоне от –10 C до +55 C. Не предназначен для установки во взрывоопасных зонах.

Преимущества

• Увеличивает гибкость системы управления без замены всего преобразователя
• Поддерживает как дискретные, так и аналоговые сигналы - снижает необходимость в дополнительных модулях
• Релейные выходы позволяют управлять нагрузками с высокой мощностью (до 5 А)
• Модульный дизайн - легко заменить или обновить без демонтажа всей системы

Ограничения применения

• Не работает с преобразователями других брендов - только с STV600/STV900
• Аналоговые входы/выходы требуют точной настройки в прошивке преобразователя - не поддерживаются автономно
• Цифровой выход - транзисторный, не подходит для переменного тока или нагрузок выше 0,5 А
• Не рассчитана на работу при температурах ниже –10 C и выше +55 C

Примеры использования

• На конвейере: 4 DI - датчики наличия продукта; 1 DO - управление воздушным соплом; 2 RO - включение/выключение мотора и сигнализация
• В системе вентиляции: 1 AI - датчик температуры воздуха; 1 AO - регулирование скорости вентилятора; 1 RO - запуск аварийного режима
• На насосной станции: 1 AI - давление в трубопроводе; 1 DO - включение резервного насоса; 2 RO - индикация “работа” и “неисправность”

Практические советы

• Перед подключением аналоговых сигналов проверьте тип сигнала (0–10 В или 4–20 мА) - он задаётся через меню преобразователя
• Для надёжной работы цифровых входов используйте экранированные кабели и заземлите экран
• Релейные выходы не рекомендованы для частого включения/выключения индуктивных нагрузок - применяйте RC-цепочки или TVS-диоды
• При использовании нескольких карт STV900/600 убедитесь, что каждый модуль установлен в правильный слот - порядок важен для адресации
• Запомните: карта STV900/600 - часть системы SystemeVar. Её нельзя ремонтировать самостоятельно - при отказе меняйте полностью
