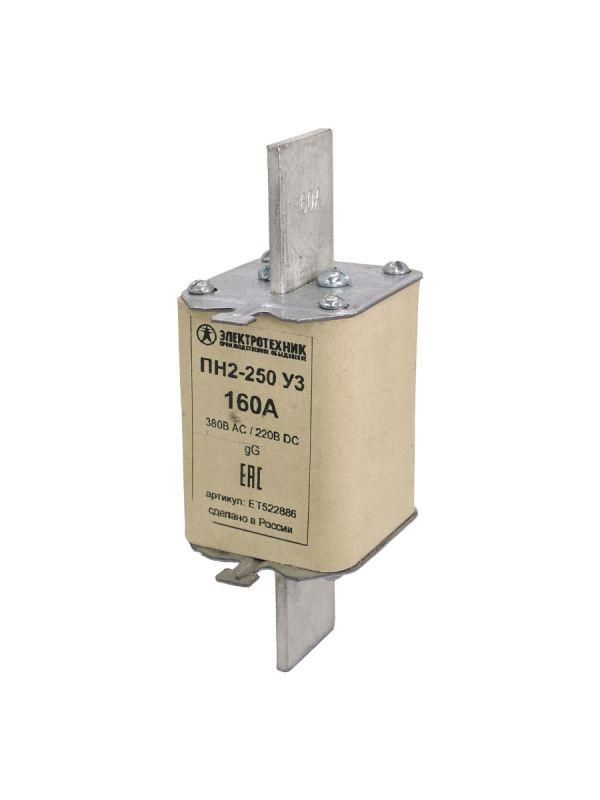

Плавкая вставка ПН2-250 У3 на 160А, медные ножи (ЭТ) | ET522886 Электротехник

Плавкая вставка ПН2-250 У3 на 160А, медные ножи от бренда Электротехник - это промышленный предохранитель с ножевой конструкцией, предназначен для защиты оборудования от перегрузок и коротких замыканий в трехфазных сетях до 380 В и цепях постоянного тока до 220 В. Артикул et522886 соответствует сертифицированному решению для жестких условий эксплуатации.

Назначение и область применения

Плавкая вставка ПН2-250 У3 на 160А, медные ножи используется для защиты силового оборудования в промышленных системах: распределительных щитах, пускателях, преобразователях частоты, конвейерах, насосных станциях и других устройствах, работающих от сети 380 В переменного тока (50/60 Гц) или 220 В постоянного тока. Предназначен для быстрого отключения цепи при аварийном токе - защищает кабели, двигатели и автоматику от повреждений.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение переменного тока: до 380 В
• Номинальное напряжение постоянного тока: до 220 В
• Частота: 50 и 60 Гц
• Тип плавкого элемента: gG - универсальная защитная характеристика, рассчитана на работу как при длительных перегрузках, так и при больших токах КЗ
• Материал токоведущих элементов: электротехническая медь марки М1
• Контактная система: ножевая, с болтовым присоединением
• Конструкция корпуса: из негорючего, механически прочного пластика
• Способ фиксации плавкого элемента: точечная сварка к медным ножам
• Напайка: оловянная, для стабильной работы в широком диапазоне токов

Совместимость и монтаж

Плавкая вставка ПН2-250 У3 на 160А, медные ножи совместима с коммутационными аппаратами и держателями предохранителей серии ПН2. Для монтажа требуется зажим с подходящими габаритами под ножи - посадочные размеры должны точно соответствовать форме контактов. Болтовое присоединение требует затяжки с усилием, указанным в документации на держатель. Не допускается использование с другими типами предохранителей (например, ПК, ПР-2) - они имеют другую форму и параметры.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60269-1 для промышленных предохранителей класса gG. Конструкция исключает самопроизвольное возгорание благодаря использованию негорючих материалов. Наличие оловянной напайки снижает риск окисления контактов и улучшает тепловую стабильность.

Преимущества

• Высокая проводимость медных ножей минимизирует потери энергии и нагрев при работе на номинальном токе
• Точечная сварка плавкого элемента гарантирует надежную связь и долговечность даже при многократных срабатываниях
• Широкая защитная характеристика gG обеспечивает селективность - предохранитель реагирует как на малые перегрузки, так и на мощные КЗ
• Устойчивый к температуре и химическим воздействиям корпус продлевает срок службы в условиях производства

Ограничения применения

• Не применяется в цепях с напряжением выше 380 В переменного или 220 В постоянного тока
• Не рекомендован для частых включений/выключений - предназначен только для защиты, а не для оперативного управления
• Не подлежит восстановлению после срабатывания - необходимо заменить на новую вставку
• Требуется проверка состояния держателя перед установкой - износ контактов или коррозия могут вызвать перегрев

Примеры использования

• Защита асинхронного двигателя 75 кВт в цепи 380 В на конвейере
• Фазовая защита частотного преобразователя в системе автоматизации
• Стационарная защита выпрямительного блока в источнике бесперебойного питания
• Щитовое оборудование на заводе с повышенной запыленностью и вибрацией

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - даже при выключенном оборудовании возможна индуктивная ЭДС
• Выбирайте вставку с током срабатывания, равным или чуть выше рабочего тока нагрузки - не используйте завышенные значения, чтобы сохранить чувствительность защиты
• Проверьте соответствие посадочных размеров ножей - если держатель старый, возможно, потребуется его замена
• При установке не затягивайте болты слишком сильно - это может деформировать медные ножи и нарушить контакт
• Храните в сухом месте, избегайте попадания влаги - хотя корпус герметичен, влага внутри держателя может вызвать коррозию контактов
