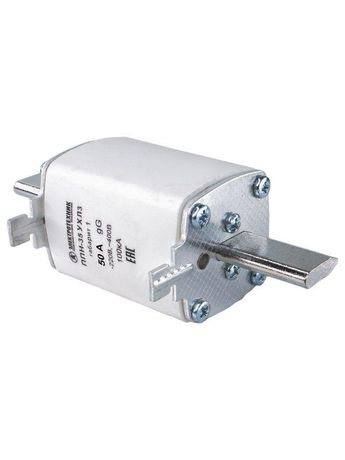

Плавкая вставка ППН-35 УХЛ3, 50А, габарит 1, IP00 (ЭТ) | ET109208 Электротехник

Вставка плавная ППН-35 УХЛ3 50А габарит 1 IP00 - это токоограничивающая плавкая вставка общего назначения типа gG, предназначенная для защиты оборудования в промышленных электросетях. Произведена компанией Электротехник, артикул et109208, соответствует требованиям к надёжной работе в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Вставка плавная ППН-35 УХЛ3 50А габарит 1 IP00 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленном оборудовании: станках, конвейерах, распределительных щитах, системах автоматизации. Подходит для трёхфазных сетей переменного тока до 440 В/50 Гц и однофазных цепей постоянного тока до 220 В.

Технические характеристики

• Номинальный ток: 50 А
• Тип вставки: gG - универсальная, токоограничивающая, переменный и постоянный ток
• Габарит: 1 - совместима с контактными устройствами стандарта ППН-35
• Максимальное рабочее напряжение: 440 В AC / 220 В DC
• Степень защиты: IP00 - открытое исполнение, без внешней защиты корпуса
• Исполнение: УХЛ3 - устойчиво к воздействию влаги, запыления и температурных перепадов в пределах климатического класса УХЛ3

Совместимость и монтаж

Вставка плавная ППН-35 УХЛ3 50А габарит 1 IP00 устанавливается исключительно в предохранители серии ППН-35 с габаритом 1. Для правильной работы необходимо использовать только оригинальные держатели, рассчитанные на этот тип вставки. Монтаж выполняется при отключенном питании. Нельзя применять в устройствах других серий - даже при совпадении размеров контактов.

Безопасность и стандарты

Вставка соответствует требованиям международного стандарта IEC 60269-1 и GOST R 50030.3–2012 для предохранителей типа gG. Обеспечивает гарантированное отключение при сверхтоках, снижает риск возгорания за счёт быстрого токоограничения. Сертифицирована для эксплуатации в промышленных зонах РФ.

Преимущества

• Высокая скорость отключения при КЗ - минимизация повреждений оборудования
• Устойчивость к перепадам температуры и влажности благодаря исполнению УХЛ3
• Работает в широком диапазоне напряжений - как в переменном, так и в постоянном токе
• Простая замена - не требует специнструментов, доступна в любой сервисной службе

Ограничения применения

• Не применяется в открытых помещениях без защиты - степень IP00 не обеспечивает физическую изоляцию от пыли, воды и случайного прикосновения
• Не рекомендовано использование вне предохранителей серии ППН-35 - несовместима с другими форматами
• Не подходит для защиты чувствительной электроники - слишком медленное действие по сравнению с полупроводниковыми защитами
• Требуется регулярная проверка состояния держателя - окисление контактов снижает эффективность

Примеры использования

• Защита двигателя насоса в водопроводной станции (380 В, 50 Гц)
• Обесточивание контроллера ЧПУ при аварии на металлообрабатывающем станке
• Фазовая защита в распределительном шкафе управления лифтами
• Цепи питания преобразователей частоты с постоянным током 220 В

Практические советы

• Перед заменой всегда выключите питание и проверьте отсутствие напряжения тестером
• Выбирайте вставку точно по значению тока - нельзя заменить 50 А на 63 А ради “большей безопасности” - это опасно
• Проверяйте состояние держателя: следы оплавления, потемнения или коррозии - сигнал к замене всего модуля
• При использовании в местах с высокой влажностью - дополнительно герметизируйте место установки, поскольку сама вставка IP00 не имеет защиты
• Храните запасные вставки в сухом месте - влага снижает надёжность сплава плавкой части
