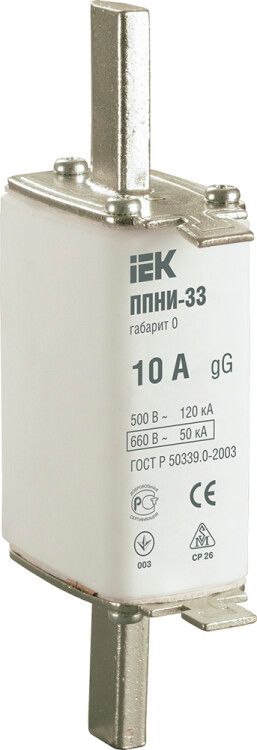

Плавкая вставка предохранителя ППНИ-33, габарит 0, 10А | DPP20-010 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 0, 10А от IEK - это однополюсный коммутирующий элемент для защиты цепей от перегрузок и коротких замыканий. Артикул dpp20-010 рассчитан на работу в промышленных системах с напряжением до 690 В и применяется в аппаратах с втычным креплением.

Назначение и область применения

Вставка плавкая предохранителя ППNI-33, габарит 0, 10А предназначена для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Применяется в промышленных установках переменного тока частотой 50 Гц. Подходит для использования в:

• вводно-распределительных устройствах (ВРУ)
• шкафах распределительных (ШР, ШРС, ПР)
• щитах низкого напряжения (ШРПНН, ЩО)
• панелях управления и автоматики

Подходит для однофазных и трёхфазных сетей с рабочим напряжением до 660 В. Предназначен исключительно для защиты кабельных линий и оборудования, но не для защиты отдельных потребителей (например, двигателей без дополнительной защиты).

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В AC - максимальное напряжение сети, для которой рассчитана вставка;
• Габарит: 0 (NH0) - стандартный размер, совместимый с держателями предохранителей этого класса;
• Отключающая способность: 150 кА - максимальная величина тока КЗ, которую вставка способна безопасно прервать;
• Категория применения: gL/gG - универсальный тип для защиты кабелей и распределительных устройств; gG - общее применение, gL - избирательная защита;
• Способ монтажа: втычное - устанавливается в держатель без инструментов;
• Индикатор срабатывания: передний - визуальное определение состояния через окно на корпусе;
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий, требует установки в защищённый держатель;
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40C до +40C и относительной влажностью до 80%;
• Срок службы: 15 лет - гарантийный срок при соблюдении условий эксплуатации;
• Нормативы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на предохранители.

Совместимость и монтаж

Вставка ППНИ-33, габарит 0, 10А совместима со всеми держателями предохранителей стандарта NH0. Монтируется путём вставления контактов в зажимы держателя - без болтовых соединений. Для надёжной работы требуется использовать держатели того же класса (NH0) и с аналогичными контактными площадками. Напряжение питания должно соответствовать 690 В AC максимум. Перед установкой проверьте целостность вставки - повреждённый элемент не подлежит ремонту.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что обеспечивает её сертифицированную безопасность при работе в промышленных условиях. Отключение происходит при достижении порога тока, заданного характеристикой gG - то есть с гарантированным быстродействием при КЗ. Однако, поскольку степень защиты IP00, вставка должна всегда находиться внутри закрытого корпуса или держателя с защитой минимум IP44. Самостоятельное использование вне держателя запрещено.

Преимущества

• Высокая отключающая способность (150 кА) - позволяет работать даже в мощных распределительных системах;
• Чёткий визуальный индикатор - легко определить сработавший элемент без тестирования;
• Совместимость с широким спектром держателей NH0 - легко заменяется в существующих щитах;
• Долгий срок службы (15 лет) - снижает затраты на обслуживание;
• Соответствие российским стандартам - подтверждает надёжность и легальность применения в РФ.

Ограничения применения

• Не предназначен для защиты электродвигателей - для них нужны специализированные вставки категории aM;
• Не работает в сетях постоянного тока - только переменный ток 50 Гц;
• Не имеет собственной защиты от пыли/влаги - обязательно использовать в герметичных держателях;
• Максимальное напряжение 690 В - нельзя применять в высоковольтных системах выше этого значения;
• Не рекомендовано многократное срабатывание - после одного срабатывания необходимо заменить вставку.

Примеры использования

Вставка ППНИ-33, габарит 0, 10А используется в следующих случаях:

• Защита входного кабеля 380 В в щите распределения на объекте;
• Фазовая защита в шкафу управления насосной станцией;
• Автоматическая защита цепи освещения в производственном помещении;
• Входной предохранитель в преобразователе частоты с питанием 660 В.

Практические советы

• Выбирая вставку, убедитесь, что номинальный ток держателя совпадает с током вставки - 10 А для dpp20-010;
• При замене используйте оригинальные держатели IEK или совместимые по стандарту NH0 - не подходят вставки других габаритов;
• Проверяйте наличие индикатора срабатывания перед установкой - он показывает состояние, но не гарантирует исправность самого механизма;
• Не устанавливайте вставку с видимыми повреждениями - даже маленькая трещина может вызвать пробой;
• При проектировании системы учтите, что вставка не защищает от перепадов напряжения - нужна дополнительная защита от импульсов.
