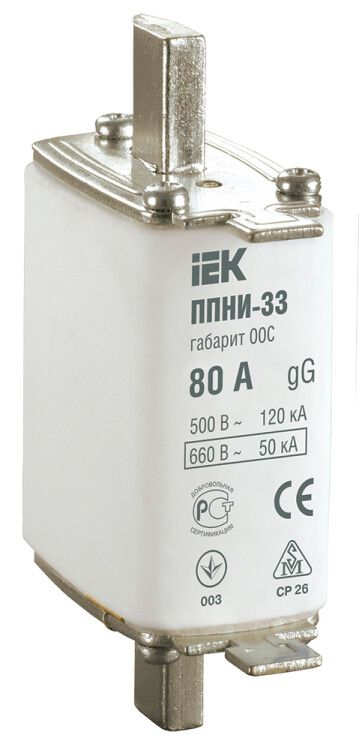

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 80А | DPP11-080 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 80А - однополюсный коммутирующий элемент серии ППNI, предназначен для защиты цепей от перегрузок и коротких замыканий. Применяется в промышленных распределительных устройствах совместно с аппаратами, рассчитанными на номинальный ток 80 А. Бренд IEK, артикул dpp11-080.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 80А используется для защиты электрических цепей переменного тока от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Подходит для установки в аппаратах, где требуется быстрое отключение поврежденного участка сети. Применяется в распределительных щитах, шкафах управления, ВРУ, ЩО, ШРПНН и других устройствах низкого напряжения. Работает в однофазных и трёхфазных сетях с частотой 50 Гц.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначена вставка;
• Категория применения: gL/gG - универсальный тип, обеспечивающий защиту как от перегрузок, так и от КЗ; подходит для широкого спектра нагрузок;
• Отключающая способность: 150 кА - максимальная величина тока короткого замыкания, которую вставка способна безопасно прервать;
• Тип напряжения: AC - работает только в цепях переменного тока;
• Исполнение: втычное - устанавливается в держатель путём вставления контактов;
• Количество полюсов: 1 - защищает одну фазу или один проводник;
• Индикатор срабатывания: передний - позволяет визуально определить, что вставка перегорела, не вскрывая корпус;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды, требует установки в закрытый корпус;
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Срок службы: 15 лет - гарантийный срок эксплуатации при соблюдении условий монтажа и эксплуатации;
• Габарит: 00C - соответствует стандартному размеру для втычных вставок, совместим с держателями этого формата;
• Способ монтажа: на аппарат - устанавливается внутрь специального держателя, входящего в состав коммутационного оборудования;
• Нормативный документ: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам на плавкие вставки.

Совместимость и монтаж

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 80А совместима с держателями, выполненными по стандарту для габарита 00C. Монтируется исключительно в изолированные аппараты - например, в автоматические выключатели, рубильники или специализированные держатели предохранителей. Не устанавливается напрямую в провода или на шины. Для замены необходимо отключить питание, снять крышку держателя и вставить новую вставку до плотного контакта. Перед установкой проверьте, чтобы контакты держателя были чистыми и не деформированы - плохой контакт вызывает нагрев и преждевременный выход из строя.

Безопасность и стандарты

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 80А сертифицирована по ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92, что обеспечивает её соответствие требованиям безопасности для промышленного использования. Отключающая способность 150 кА гарантирует надёжное прерывание даже крупных токов КЗ. Индикатор срабатывания снижает риск случайного включения повреждённой цепи. Однако, поскольку степень защиты IP00, использование вне герметичного корпуса недопустимо - это создаёт опасность поражения током и возгорания.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает безопасную работу в сетях с большими токами КЗ;
• Визуальный индикатор срабатывания - ускоряет диагностику отказа без демонтажа;
• Совместимость со стандартными держателями габарита 00C - легко заменяется на аналоги;
• Длительный срок службы (15 лет) - снижает затраты на обслуживание;
• Подходит для сложных промышленных сред - благодаря климатическому исполнению УХЛ3.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC);
• Не защищает от перенапряжений - для защиты от импульсных скачков нужен дополнительный устройство (например, ОПН);
• Требует обязательной установки в закрытом корпусе - IP00 не допускает открытого монтажа;
• Не подходит для защиты чувствительной электроники - слишком медленное срабатывание по сравнению с полупроводниковыми защитами;
• Максимальное напряжение 690 В - нельзя использовать в высоковольтных системах выше этого значения.

Примеры использования

• Защита силового кабеля от трансформатора до распределительного щита в промышленном цехе;
• Фазовая защита вводного автомата в ШРПНН;
• Защита двигателя 55 кВт в пускателе с держателем 00C;
• Входная защита в шкафу управления насосной станцией;
• Цепи питания конвейеров, компрессоров, станков с ЧПУ.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - не используйте вставку с меньшим значением, чем ток потребления;
• При замене обязательно используйте вставку того же класса (gG) и габарита (00C) - другие типы могут не сработать правильно;
• Проверяйте состояние держателя после срабатывания - часто перегоревшая вставка оставляет следы дуги на контактах, которые нужно зачистить;
• Не пытайтесь “закоротить” вставку - это нарушает нормы безопасности и ведёт к пожарам;
• Храните запасные вставки в сухом месте - влага может повлиять на надёжность контактов;
• Помните: вставка ППНИ-33, габарит 00С, 80А - это расходный материал, а не ремонтопригодное устройство - после срабатывания она меняется полностью.
