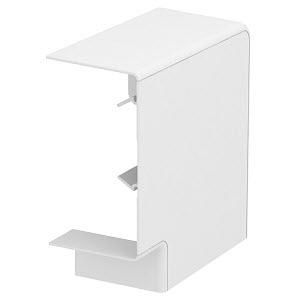

Плоский угол кабельного канала Rapid 80 70x130 мм (ABS-пластик,белый) (GK-FH70130RW) | 6274420 OBO Bettermann

Угол плоский для кабель-канала 70x130 мм (ABS-пластик, белый) от OBO BETTERMANN - элемент для изменения направления кабельного канала под прямым углом. Артикул GK-FH70130RW совместим с сериями кабель-коробов Rapid 80 GK, GKH, GS и GA, обеспечивая надёжный переход при прокладке проводов в промышленных и коммерческих объектах.

Назначение и область применения

Этот угол предназначен для соединения двух участков кабель-канала под углом 90°, позволяя изменить траекторию трассы без разрывов. Применяется там, где требуется скрытая прокладка кабелей: в панелях управления, на производственных линиях, в распределительных щитах, офисных зданиях и других местах с высокой плотностью коммуникаций. Подходит как для вертикальной, так и для горизонтальной ориентации трассы благодаря восходящему/нисходящему исполнению.

Технические характеристики

• Тип: Угол плоский
• Угол поворота: 90°
• Размер кабель-канала: 70×130 мм
• Материал: АБС-пластик (без галогенов)
• Цвет: Чисто-белый
• Исполнение: Формованный - однородная структура без сварных швов
• Симметричность: Да - одинаково работает в обоих направлениях
• Количество крышек: 1 (встроенная, перекрывающего типа)
• Способ фиксации крышки: Перекрывающее наложение - удерживается за счёт механического зацепления
• Покрытие: Отсутствует - поверхность матовая, без лакового слоя
• Защитная пленка: Есть - предохраняет от царапин при транспортировке и монтаже
• Обозначение: GK-FH70130RW

Совместимость и монтаж

Угол GK-FH70130RW совместим исключительно с кабель-каналами серии Rapid 80 от OBO BETTERMANN: моделями GK, GKH, GS и GA. Он не подходит для каналов других производителей или другой серии. Монтаж выполняется просто: угол вставляется в торец основного канала до упора, затем крышка накладывается сверху и фиксируется защёлками. Для точного соединения важно соблюдать параллельность сторон канала. Наличие защитной плёнки позволяет работать с изделием сразу после снятия - она легко удаляется руками.

Безопасность и стандарты

Материал АБС-пластик без содержания галогенов соответствует требованиям RoHS и снижает выделение токсичных веществ при нагреве или возгорании. Это делает продукт безопасным для закрытых помещений и систем с повышенными экологическими нормами. Сертификация по EN 50085 и IEC 61386 подтверждает соответствие европейским стандартам для кабельных систем.

Преимущества

• Высокая прочность АБС-пластика - выдерживает механические нагрузки при монтаже и эксплуатации
• Симметричная форма - можно использовать в любом направлении, не требует запаса разных вариантов
• Легко монтируется - не нужны инструменты, достаточно ручного нажатия
• Отсутствие галогенов - безопаснее при возможном воздействии температур
• Стандартный цвет - гармонирует с другими элементами серии Rapid 80

Ограничения применения

• Не предназначена для открытых площадок или агрессивных сред - материал не устойчив к длительному UV-воздействию и химическим растворителям
• Не рекомендуется для использования в условиях постоянного контакта с маслами, бензином или кислотами
• Подходит только для кабель-каналов 70×130 мм - несовместим с более крупными или меньшими профилями
• Не является герметичным элементом - не используется в помещениях с высокой влажностью без дополнительной защиты

Примеры использования

• Смена направления трассы в распределительном щите - переход с горизонтального участка на вертикальный
• Прокладка кабелей вдоль стен и потолка в производственном цеху
• Сборка многоуровневых кабельных систем в серверных помещениях
• Интеграция в системы автоматизации на конвейерах с ограниченным пространством

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднять защёлкивание крышки
• Проверьте внутренние выступы канала перед вставкой - они должны точно входить в пазы угла
• Если трасса проходит через вибрационные зоны, дополнительно зафиксируйте угол саморезами через отверстия в корпусе
• Для длинных трасс используйте этот угол только в точках поворота - не заменяйте им прямые участки
• Артикул GK-FH70130RW всегда проверяйте по маркировке на упаковке - он отличается от аналогов с похожими размерами
