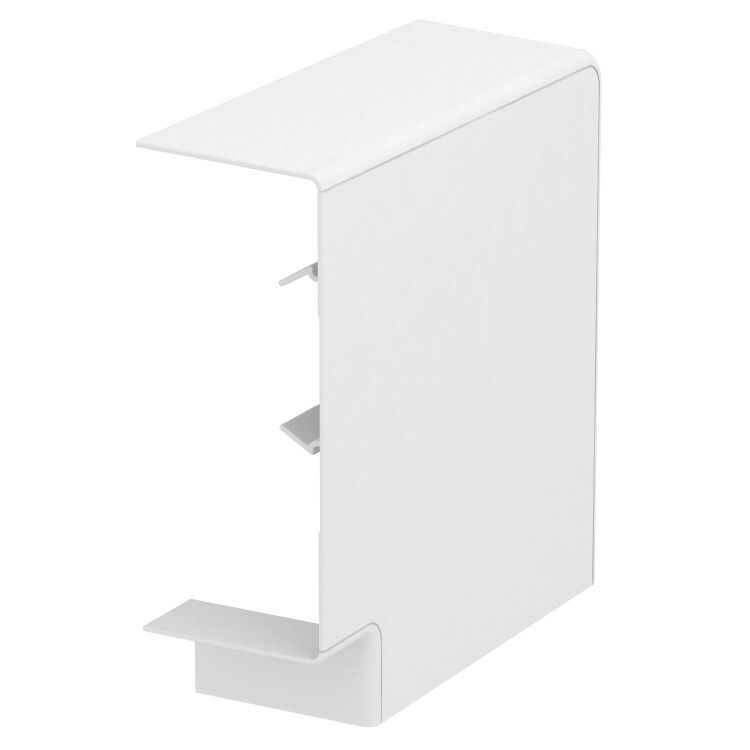

Плоский угол кабельного канала Rapid 80 70x170 мм (ABS-пластик,белый) (GK-FH70170RW) | 6274620 OBO Bettermann

Угол плоский для кабель-канала Rapid 80 70x170 мм (ABS-пластик, белый) от OBO BETTERMANN предназначен для плавного изменения направления кабельной трассы под углом 90°, обеспечивая целостность и эстетичность прокладки проводов в системах Rapid 80. Артикул GK-FH70170RW совместим с сериями GK, GS и GA, применяется в промышленных и коммерческих объектах.

Назначение и область применения

Этот угол используется для поворотов кабель-каналов Rapid 80 в вертикальной или горизонтальной плоскости. Подходит для прокладки силовых и слаботочных кабелей в помещениях с высокой механической нагрузкой или требовательными условиями эксплуатации. Применяется в цехах, на станциях, в распределительных щитах, на конвейерах и других зонах, где требуется защищённая и аккуратная маршрутизация кабелей.

Технические характеристики

• Тип: Угол плоский, 90°
• Размеры: 70×170 мм - соответствуют внутренним габаритам кабель-каналов Rapid 80
• Материал: АБС-пластик (без галогенов), устойчив к ударным нагрузкам и перепадам температур
• Цвет: Чисто-белый - сочетается с другими элементами серии Rapid 80
• Направление: Восходящий/нисходящий - позволяет менять ориентацию канала в любом направлении
• Симметричность: Да - одинаково работает в обоих направлениях
• Исполнение: Формованный - однородная структура без сварных швов
• Способ установки крышки: Перекрывающее наложение - крышка фиксируется поверх угла, не требует демонтажа
• Защитная пленка: Есть - предохраняет поверхность от царапин до монтажа
• Покрытие: Отсутствует - материал сам по себе устойчив к коррозии и химическим воздействиям
• Количество крышек: Одна - крышка универсальная, закрывается после монтажа

Совместимость и монтаж

Угол плоский для кабель-канала Rapid 80 70x170 мм (ABS-пластик, белый) совместим со всеми моделями кабель-каналов серии Rapid 80: GK, GS и GA. Монтируется путём плотного соединения с торцами прямых участков. Крышка устанавливается поверх угла методом перекрывающего наложения - не требует снятия кабелей. Для сборки достаточно прижать элементы друг к другу; фиксация достигается за счёт точного подбора геометрии и жесткости материала. Не требует дополнительных креплений, если система собрана правильно.

Безопасность и стандарты

Материал АБС-пластик без содержания галогенов соответствует требованиям RoHS и снижает выделение токсичных веществ при нагреве или возгорании. Соответствует нормам безопасности для электромонтажа в закрытых помещениях. Не содержит опасных добавок, что делает его безопасным для работы в медицинских, образовательных и пищевых объектах.

Преимущества

• Высокая прочность АБС-пластика - выдерживает давление при укладке кабелей и случайные удары
• Симметричная форма - один элемент заменяет два разных, упрощает запас и монтаж
• Перекрывающаяся крышка - позволяет вводить или выводить кабели без разборки всего участка
• Отсутствие покрытия - не отслаивается, не теряет цвет, не требует обслуживания
• Защитная плёнка - сохраняет внешний вид до момента установки

Ограничения применения

Не предназначена для открытого монтажа на улице - материал не рассчитан на длительное UV-воздействие. Не рекомендуется использовать в средах с постоянным контактом с растворителями, маслами или агрессивными химикатами. Температурный диапазон ограничен: не применять ниже –25 C и выше +60 C. Не является несущим элементом - не следует нагружать весом оборудования или труб.

Примеры использования

• Поворот кабель-канала вдоль стены на уровне пола или потолка
• Смена направления трассы от горизонтального участка к вертикальному в распределительном щите
• Обход препятствий (колонн, труб, воздуховодов) внутри производственного корпуса
• Заведение кабелей в оборудование через стену с изменением угла на 90°

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднять плотное прилегание к основному каналу
• Проверьте соответствие размеров: 70×170 мм должны точно совпадать с вашими прямыми участками Rapid 80
• Если кабели уже проложены - используйте перекрывающуюся крышку, чтобы не разбирать всю трассу
• Для длинных трасс с несколькими поворотами - соблюдайте радиус изгиба: не допускайте перегибов, которые могут деформировать пластик
• Артикул GK-FH70170RW - всегда проверяйте его при заказе, так как другие углы Rapid 80 имеют иные размеры
