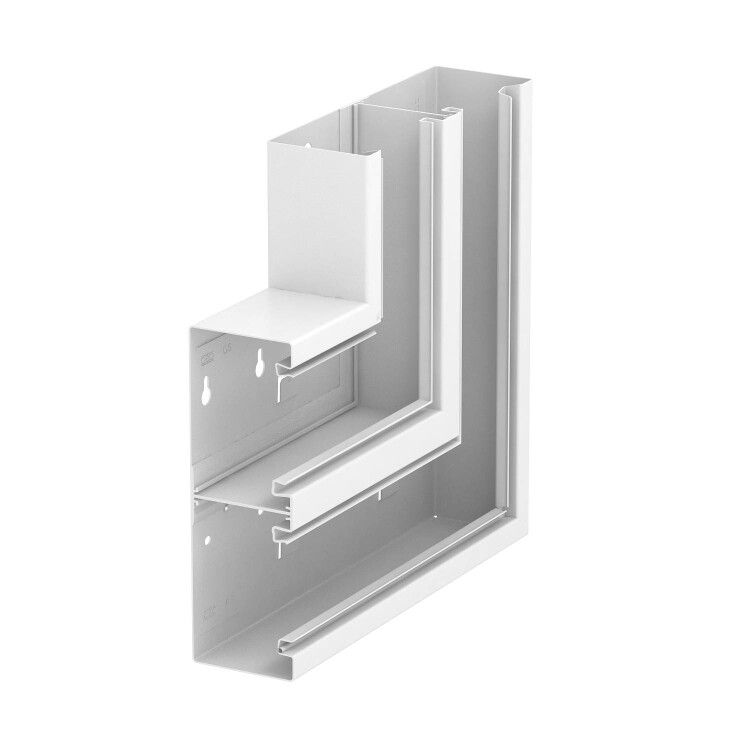

Плоский угол кабельного канала Rapid 80 70x210 мм (сталь,белый) (GS-DFS70210RW) | 6278420 OBO Bettermann

Угол плоский кабель-канала Rapid 80, 70x210 мм, сталь, белый - элемент системы LFS от OBO BETTERMANN, предназначенный для изменения направления кабельного канала на 90° в восходящем положении. Артикул 6278420 обеспечивает надёжный переход между горизонтальными участками проводки, сохраняя целостность защиты кабелей в промышленной и коммерческой среде.

Назначение и область применения

Угол плоский кабель-канала Rapid 80 используется для соединения двух участков кабельного канала под углом 90°, когда необходимо изменить траекторию трассы вверх. Применяется в системах распределения электроэнергии и слаботочных сетей внутри зданий: офисах, цехах, логистических комплексах, на производствах. Подходит для монтажа в местах, где требуется вертикальный выход из горизонтального короба - например, к шкафам управления, щитовым, оборудованию.

Технические характеристики

• Тип: Угол плоский, восходящий
• Размеры: 76,5 × 210 мм (ширина × высота)
• Материал: Сталь с покрытием
• Цвет: Белый (RAL 9010)
• Угол поворота: 90°
• Количество крышек: 2 (по одной на каждую сторону)
• Способ фиксации крышки: Вставка - без крепежа, легко открывается для доступа к кабелям
• Перфорация: Есть - позволяет крепить угол к поверхности саморезами через отверстия
• Покрытие: Окрашенное - устойчиво к механическому воздействию и коррозии
• Состав: Безгалогеновый материал - безопасен при возгорании, не выделяет токсичных газов
• Защитная пленка: Да - предохраняет поверхность от царапин до монтажа
• Модель: Основание - предназначен для сборки с другими элементами системы LFS
• Информационный код: GS-DFS70210RW

Совместимость и монтаж

Угол плоский кабель-канала Rapid 80 совместим с компонентами системы LFS от OBO BETTERMANN, включая прямые участки, ответвители и соединители того же формата. Для монтажа:

• Фиксируйте основание к стене или потолку через перфорацию с помощью саморезов или дюбелей.
• Закладывайте кабели в нижнюю часть перед установкой крышек.
• Устанавливайте крышки методом вставки - они защёлкиваются без инструментов.
• Не используйте с кабель-каналами других серий - размеры и замки не соответствуют.

Рекомендуется соблюдать радиус изгиба, указанный в документации LFS, чтобы не деформировать профиль при сборке.

Безопасность и стандарты

Изделие изготовлено из безгалогенового материала, что соответствует требованиям безопасности при пожаре (не выделяет хлора, брома и других токсичных веществ). Соответствует нормам для внутренней промышленной проводки. Краска имеет устойчивость к ультрафиолету и механическим нагрузкам, что продлевает срок службы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая прочность благодаря стальному корпусу - выдерживает значительные внешние нагрузки
• Легкая установка крышек - не требует инструментов, удобно для обслуживания
• Совместимость с системой LFS - возможность модульной сборки без адаптеров
• Белый цвет (RAL 9010) - гармонирует с большинством интерьеров и оборудования
• Защитная плёнка снижает риск повреждений при транспортировке и хранении

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты от воды и пыли
• Не рекомендован для использования в агрессивных средах (высокая влажность, химические пары, солевые испарения)
• Подходит только для кабелей, помещаемых в кабель-каналы серии LFS; несовместим с другими типами коробов
• Максимальная нагрузка на кабели ограничена вместимостью канала - не допускается переполнение

Примеры использования

• Переход от горизонтальной трассы к шкафу автоматизации на уровне пола
• Вывод кабелей от конвейера к пульту управления в цеху
• Создание вертикального стояка в многоквартирном доме для распределения питания этажей
• Обход препятствий (балок, труб) в промышленных помещениях

Практические советы

• Перед монтажом удалите защитную плёнку - она может оставить следы, если её долго не снимать
• Проверьте соответствие ширины 76,5 мм с шириной смежных участков канала - даже небольшое расхождение затруднит сборку
• При использовании в местах с частым доступом (например, рядом с сервисными панелями) убедитесь, что крышка плотно зафиксирована
• Для длинных трасс с несколькими углами рассчитывайте суммарную потерю свободного объёма - это влияет на количество прокладываемых кабелей
• Артикул 6278420 - единственный вариант этого типа в серии LFS; другие модели имеют другую форму или размер
