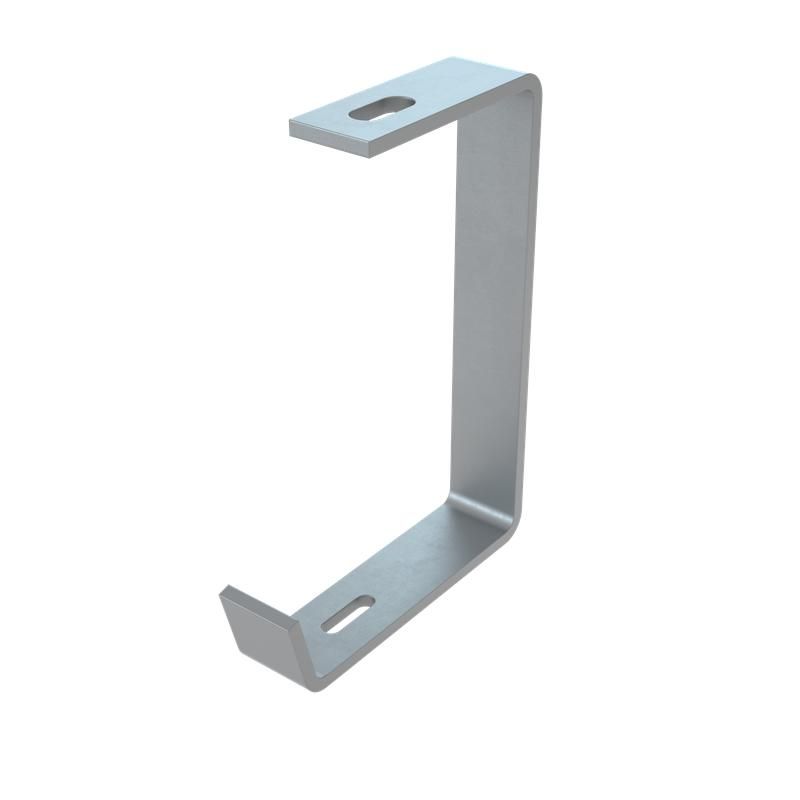

Подвес для лотка С-образ. 100мм SPV100 INOX304 КМ LO18624 КМ-Профиль

Подвес С-образный для лотка 100 мм из нержавеющей стали INOX304, серия SPV100, КМ-профиль - это надёжный элемент крепления кабельного лотка к потолку, предназначенный для работы в агрессивных средах. Изделие выполнено из коррозионностойкой стали AISI304 и совместимо со всеми универсальными лотками системы КМ-Профилю.

Назначение и область применения

Подвес С-образный для лотка 100 мм из нержавеющей стали INOX304, серия SPV100, КМ-профиль используется для подвеса кабельных лотков на одной вертикальной шпильке. Применяется там, где важна долговечность и устойчивость к воздействию влаги, химикатов, перепадам температур и солевых осадков. Особенно актуален в пищевой, фармацевтической и химической промышленности, на объектах с повышенной влажностью, в морских портах и прибрежных зонах.

Технические характеристики

• Материал: нержавеющая сталь AISI304 (INOX304)
• Ширина канала: 100 мм - соответствует стандартному размеру универсальных лотков
• Максимальная высота канала: 100 мм - обеспечивает плотную посадку лотка без люфта
• Несущая способность: 0,27 Н - рассчитана на легкие нагрузки; подходит только для пустых или малонагруженных лотков
• Тип крепления: винтовой - требует предварительного сверления отверстий в потолке
• Тип лотка: универсальный - совместим с любыми металлическими лотками системы КМ-Профилю
• Покрытие: необработанная поверхность - без антикоррозийного или декоративного покрытия, защищена только материалом

Совместимость и монтаж

Подвес С-образный для лотка 100 мм из нержавеющей стали INOX304, серия SPV100, КМ-профиль совместим со всеми лотками серии КМ-Профилю шириной до 100 мм. Для установки требуется:

• Стальная шпилька M6–M8 (не включена в комплект)
• Гайки и шайбы для фиксации (стандартные метрические)
• Анкерные болты или дюбеля для крепления к бетонному/каменному основанию

Лоток вставляется внутрь S-образной части подвеса, после чего закрепляется винтами по бокам. Убедитесь, что посадочная ширина лотка точно соответствует 100 мм - расхождение более +-1 мм может вызвать неустойчивую фиксацию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Материал AISI304 отвечает нормам для контакта с продуктами питания и медикаментами (EN 10088-1). Отсутствие покрытия исключает риск отслоения и попадания частиц в чувствительные среды.

Преимущества

• Высокая коррозионная стойкость благодаря сплаву AISI304 - срок службы до 20 лет в агрессивных условиях
• Простая сборка - не требует специального оборудования
• Совместимость с другими элементами серии SPV100 - можно собирать многоуровневые и сложные трассы
• Чистый внешний вид - не выделяет пыль, краску или другие загрязнители, подходит для чистых помещений

Ограничения применения

• Несущая способность всего 0,27 Н - нельзя использовать для тяжёлых лотков, заполненных кабелями или с дополнительными нагрузками
• Не рекомендован для горизонтальной фиксации - только вертикальный подвес на шпильке
• Отсутствие защитного покрытия делает изделие уязвимым к механическим царапинам - при монтаже используйте мягкий инструмент
• Не подходит для крепления к деревянным или гипсовым поверхностям без предварительного усиления

Примеры использования

• Кабельные трассы в цехах пищевой промышленности (мясопереработка, молочные заводы)
• Распределительные сети в больницах и лабораториях с частой мойкой
• Электроснабжение насосных станций и очистных сооружений
• Кабельные маршруты в портовых терминалах и судоремонтных мастерских

Практические советы

• Перед монтажом проверьте внутреннюю ширину лотка - она должна быть 100+-0,5 мм, иначе подвес будет болтаться
• Используйте шпильку с резьбой минимум 100 мм - этого достаточно для прохода через потолок и фиксации двух гаек
• При установке в помещениях с постоянной влажностью - регулярно осматривайте места соединений на наличие следов конденсата
• Не применяйте этот подвес как опору для труб, воздуховодов или других систем - он рассчитан только на вес кабельного лотка
• Запасные элементы серии SPV100 легко заменить - все детали стандартизированы внутри системы КМ-Профилю
