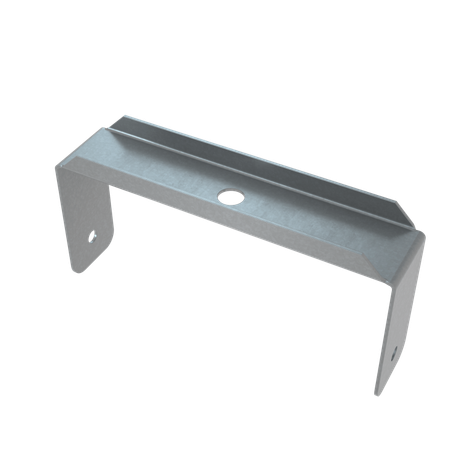

Скоба для подвеса на шпильке 100 мм INOX304 | SPS100 КМ - профиль КМ-Профиль LO6572 INOX

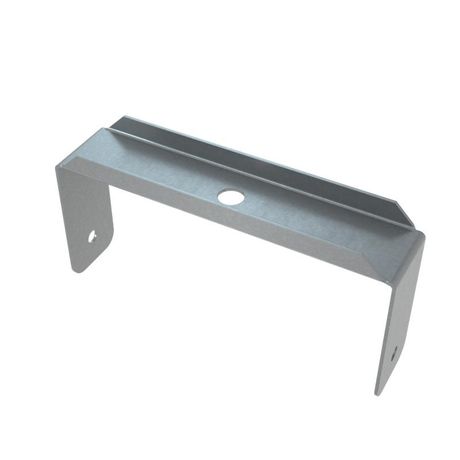

Скоба для подвеса на шпильке 100 мм из нержавеющей стали INOX304, КМ-профиль - это надёжный элемент для крепления кабельных лотков к потолку или стене на одной шпильке. Применяется там, где важны долговечность, устойчивость к коррозии и соответствие требованиям санитарных и промышленных норм. Артикулы lo6572, sps100 inox и sps100 inox304 обозначают одну и ту же модель - скобу из нержавеющей стали марки AISI304.

Назначение и область применения

Скоба для подвеса на шпильке 100 мм из нержавеющей стали INOX304, КМ-профиль используется для подвесного монтажа металлических кабельных лотков шириной до 100 мм. Она обеспечивает жёсткую фиксацию лотка на вертикальной шпильке, позволяя организовать однопролётную кабельную трассу без дополнительных опор. Подходит для всех типов лотков серии КМ-профиль и совместима с другими элементами системы.

Области применения: пищевая и фармацевтическая промышленность, химические производства, объекты с повышенной влажностью, морские порты, прибрежные зоны, холодильные камеры, помещения с частой мойкой и агрессивными чистящими средствами.

Технические характеристики

• Тип изделия: скоба для подвеса на шпильке
• Исполнение: подвесной кронштейн
• Ширина канала: 100 мм - соответствует максимальной ширине лотка, который можно закрепить
• Максимальная высота канала: 100 мм - допустимая глубина лотка для установки
• Материал: нержавеющая сталь AISI304 (INOX304)
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость при минимальном весе
• Климатическое исполнение: М1/О5 - работает при температуре от −50 C до +50 C, устойчива к влаге и агрессивным средам
• Тип крепления лотка: винтовой - крепится болтами к боковым стенкам лотка
• Цвет: светло-серый - естественный цвет нержавеющей стали
• Покрытие: без покрытия - поверхность не окрашена, сохраняет антикоррозийные свойства материала
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Скоба для подвеса на шпильке 100 мм из нержавеющей стали INOX304, КМ-профиль совместима со всеми лотками серии КМ-профиль, имеющими ширину до 100 мм. Устанавливается на шпильку M8–M12 через центральное отверстие в верхней части скобы. Лоток крепится к скобе двумя винтами (не входят в комплект) - они затягиваются в предварительно подготовленные отверстия на боковой стенке лотка.

Рекомендованная длина шпильки: минимум 150 мм - чтобы обеспечить запас для крепления гайки и шайбы снизу. Для многопролётных систем скобы можно комбинировать с другими элементами серии - например, с переходниками или поворотными кронштейнами.

Безопасность и стандарты

Скоба выполнена в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение М1/О5). Материал AISI304 соответствует международному стандарту на нержавеющую сталь для пищевых и медико-технических применений. Огнестойкость подтверждена тестированием материалов - изделие не распространяет пламя и не выделяет опасных газов при воздействии открытого огня.

Преимущества

• Устойчивость к коррозии - нержавеющая сталь AISI304 не ржавеет даже при постоянном контакте с водой, солями, щелочами и кислотами
• Высокая механическая прочность - толщина 1,5 мм гарантирует устойчивость к нагрузкам и деформациям
• Легко моется - гладкая поверхность без покрытия не задерживает грязь, подходит для помещений класса Clean Room
• Не требует обслуживания - не нуждается в покраске, смазке или защите
• Гибкость сборки - совместима с другими элементами системы КМ-профиль, позволяет собирать сложные маршруты трасс

Ограничения применения

• Не предназначен для крепления лотков шириной более 100 мм - возможен перекос и снижение несущей способности
• Не рекомендуется использовать в условиях постоянного ударного воздействия - например, рядом с мощными вибрационными механизмами
• Не следует применять в качестве основного крепления для тяжёлых лотков с большим количеством кабелей - требуется расчёт нагрузки на шпильку и точку крепления к конструкции
• Не подходит для монтажа на деревянные или пластиковые поверхности - требует жёсткой точки крепления (бетон, металл, кирпич)

Примеры использования

• Подвес лотка в цехе по производству молочных продуктов - где необходима регулярная мойка водой под давлением
• Кабельная трасса в химической лаборатории - где есть риск попадания растворителей и кислот
• Электрощитовая на причале - где воздух насыщен солью и влагой
• Фармацевтический цех с классом чистоты ISO 14644-1 - где все материалы должны быть бесшовными и не выделять частиц

Практические советы

• Перед монтажом проверьте внутренний диаметр шпильки - она должна свободно проходить через отверстие скобы (стандарт M8–M12)
• Используйте шайбы и гайки из нержавеющей стали - чтобы избежать гальванической коррозии
• Закручивайте винты лотка равномерно - перекос может вызвать деформацию стенки лотка
• При длинных трассах (более 3 метров) добавляйте промежуточные крепления - одна скoba рассчитана на нагрузку до 15 кг
• Не используйте сварку для крепления - это нарушает структуру нержавеющей стали и снижает её коррозионную стойкость
