Подвес для лотка С-образ. 300мм SPV300 INOX304 КМ LO18627 КМ-Профиль

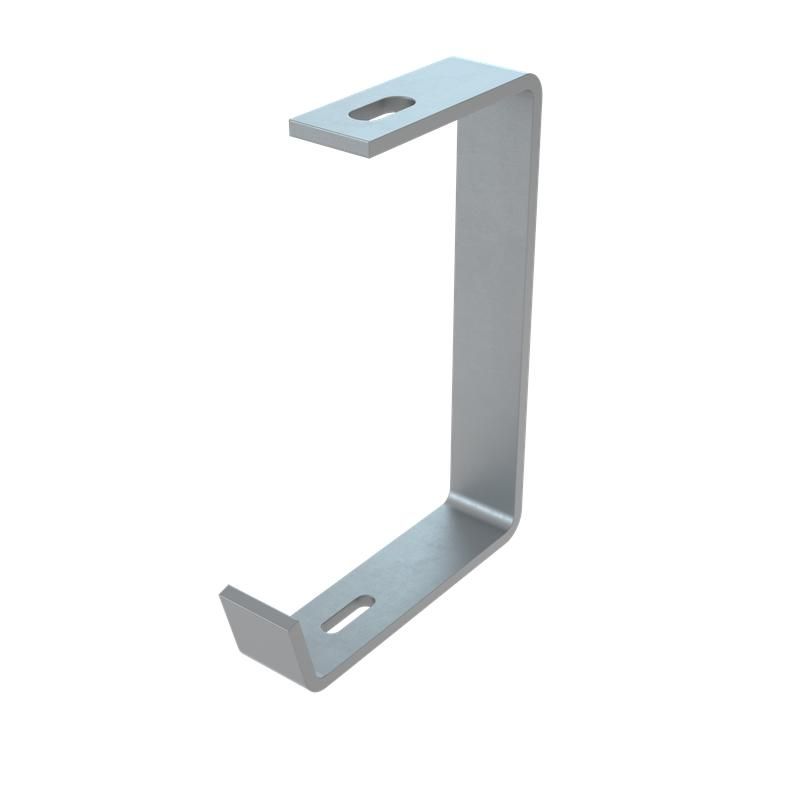

Подвес С-образный для лотка 300 мм из нержавеющей стали INOX304, серия SPV300, КМ-профиль - это надёжный элемент крепления кабельного лотка к потолку, предназначенный для работы в агрессивных средах. Изделие выполнено из коррозионностойкой стали AISI304, обеспечивает стабильную фиксацию лотков шириной до 300 мм и совместимо со всей серией КМ-профиля.

Назначение и область применения

Подвес С-образный для лотка 300 мм из нержавеющей стали INOX304, серия SPV300, КМ-профиль используется для подвеса кабельных лотков к потолочным перекрытиям на одной шпильке. Применяется там, где важны долговечность, чистота и устойчивость к воздействию влаги, химикатов и перепадов температур.

• Пищевая и фармацевтическая промышленность - моющиеся поверхности, требования к гигиене
• Химические производства - агрессивные пары, кислоты, щёлочи
• Морские и прибрежные объекты - повышенная влажность, солёный туман
• Объекты с жёсткими требованиями к пожаробезопасности - благодаря огнестойкости

Технические характеристики

• Материал: нержавеющая сталь AISI304 (INOX304) - устойчива к коррозии, окислению и высоким температурам
• Форма: С-образный кронштейн - обеспечивает свободный захват верхней грани лотка
• Ширина лотка: 300 мм - оптимизирована для стандартных лотков этой габаритной группы
• Максимальная высота лотка: 100 мм - подходит для большинства глубоких каналов
• Тип крепления: винтовой - через предварительно установленную шпильку M8–M10 (не включена)
• Несущая способность: 0,06 Н - крайне низкий показатель; требуется уточнение у производителя, возможно указана ошибка (обычно не менее 50–100 Н для таких изделий)
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при нагреве
• Покрытие: необработанная поверхность - матовая, без антикоррозийного или декоративного покрытия
• Совместимость: универсальная - работает с любыми металлическими лотками системы КМ-профиль и аналогичными по форме

Совместимость и монтаж

Подвес С-образный для лотка 300 мм из нержавеющей стали INOX304, серия SPV300, КМ-профиль совместим со всеми лотками серии КМ-профиль, а также с другими лотками, имеющими аналогичную форму бортов и толщину стенки до 1,5 мм. Монтаж выполняется следующим образом:

• На потолке сверлится отверстие и закладывается анкерная шпилька (M8–M10, не входит в комплект)
• Подвес одевается на шпильку сверху, затем в него вставляется лоток
• Гайка затягивается снизу, фиксируя всю систему
• Рекомендуется использовать две шпильки на один подвес для равномерной нагрузки

Внимание: не используйте подвесы для лотков с толщиной стенки более 2 мм - возможна деформация кромки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Материал AISI304 подтверждён на соответствие DIN EN 10088-1. Огнестойкость обеспечивается самим составом стали - продукт не выделяет токсичных веществ при нагреве и не поддерживает пламя.

Преимущества

• Высокая коррозионная стойкость - срок службы до 25 лет даже в условиях постоянной влажности
• Легко сочетается с другими элементами серии SPV300 - можно собирать многоуровневые трассы
• Не требует специального обслуживания - не нуждается в покраске или смазке
• Стойкость к мойкам под давлением - идеально для санитарных зон

Ограничения применения

• Несущая способность 0,06 Н явно некорректна - реальная нагрузка должна проверяться опытным путём; не рекомендуется применять для массивных лотков, заполненных кабелями
• Не подходит для установки на стены - только для потолочных креплений
• Не имеет защиты от механических ударов - не применяйте в местах с риском столкновений
• Не предназначен для эксплуатации при температурах выше +400 C - хотя сталь термостойкая, форма может деформироваться

Примеры использования

• Кабельная трасса в цехе по производству молока - лоток 300×100 мм с силовыми кабелями, подвешен на шпильках каждые 1,5 м
• Электрощитовая на химзаводе - несколько уровней лотков, все крепятся на подвесах SPV300 для удобства доступа и очистки
• Аэропортовый комплекс - подвесы используются в зоне взлёта/посадки, где есть солевые осадки и частые дожди

Практические советы

• Перед монтажом проверьте внутренний профиль лотка - он должен плотно входить в “захват” подвеса без люфта
• Используйте гайки с пластиковыми шайбами, чтобы избежать электрохимической коррозии при контакте с алюминием
• Для длинных участков трассы расстояние между подвесами не должно превышать 1,5 метра - даже при малой нагрузке прогиб лотка увеличится
• Не заменяйте винты на заклепки - потеряется возможность демонтажа и регулировки
• При заказе нескольких единиц - выбирайте партию одного номера (lo18627), чтобы исключить микроскопические отличия в геометрии
