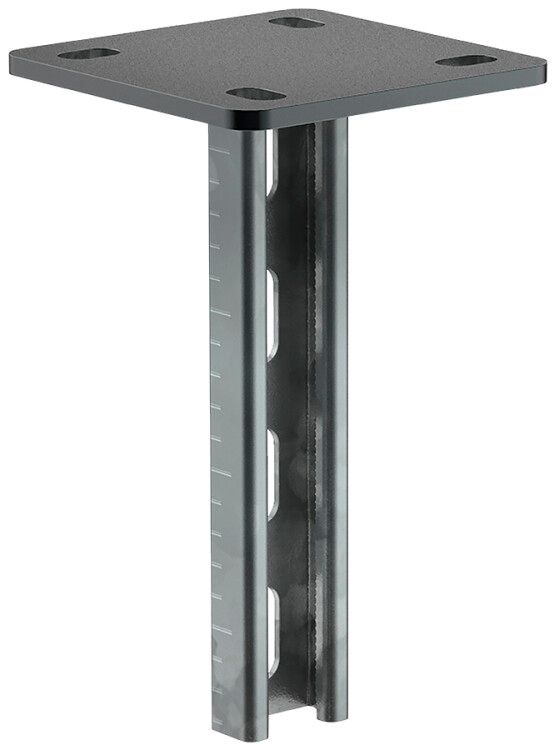

Подвес потолочный STRUT 41х21-800 EZ | CLM50D-KPS-41-21-08 IEK

Подвес потолочный STRUT 41х21-800 от IEK - надёжный элемент крепления для кабеленесущих систем, трубопроводов и электротехнического оборудования. Этот подвес создан на базе STRUT-системы, обеспечивает долговечную фиксацию при нагрузках до 18 кг и совместим со стандартными профилями STRUT. Артикул clm50d-kps-41-21-08 соответствует серийному решению IEK STRUT.

Назначение и область применения

Подвес потолочный STRUT 41х21-800 предназначен для вертикального крепления к потолку элементов строительных и инженерных систем. Он служит основным крепёжным звеном в STRUT-системе, позволяя устанавливать:

• кабеленесущие системы (лотки, короба)
• трубопроводы отопления, вентиляции и кондиционирования
• электротехническое оборудование (распределительные щиты, светильники, шины)
• другие устройства, требующие жёсткой фиксации с возможностью регулировки высоты

Решение подходит для промышленных, коммерческих и общественных объектов - цехов, складов, офисов, больниц, школ.

Технические характеристики

• Тип изделия: Подвес штангового типа
• Несущая способность: 18 кг - максимальная безопасная нагрузка при равномерном распределении веса
• Материал: Сталь оцинкованная - защищена от коррозии, сохраняет прочность в условиях повышенной влажности
• Покрытие: Цинк - антикоррозийное покрытие по ГОСТ 17940, устойчиво к механическому воздействию
• Метрический размер резьбы: M10 - стандартная резьба для крепления гаек, хомутов и кронштейнов
• Габариты: Профиль 41×21 мм, длина 800 мм - позволяет выдерживать значительные расстояния между точками крепления
• Срок службы: До 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред
• Толщина стенки профиля: 2,5 мм - обеспечивает жесткость и устойчивость к деформациям

Совместимость и монтаж

Подвес potolochyj STRUT 41х21-800 совместим со всеми компонентами STRUT-системы IEK: профилями, крепёжными деталями, хомутами и кронштейнами. Для установки требуется:

• дрель с перфоратором для сверления отверстий в бетоне/кирпиче
• анкерные болты М10 (не входят в комплект)
• гайки, шайбы и контргайки, подходящие к резьбе M10

Установка выполняется путём закрепления нижней части подвеса к потолку анкером, а верхняя часть предназначена для фиксации STRUT-профиля. Высота 800 мм даёт возможность компенсировать перепады уровня потолка и провести монтаж с запасом по длине.

Безопасность и стандарты

Подвес изготовлен из стали с цинковым покрытием, что соответствует требованиям к corrosion resistance в помещениях с нормальной влажностью. Прочностные характеристики обеспечивают работу в пределах допустимой нагрузки 18 кг - превышение этого значения недопустимо. Серия STRUT от IEK соответствует принципам безопасности, применяемым в промышленных системах крепления.

Преимущества

• Высокая жёсткость благодаря толщине стенки 2,5 мм - минимизирует прогиб даже при длительной нагрузке
• Цинковое покрытие продлевает срок службы в условиях влажности и частых температурных колебаний
• Стандартная резьба M10 - совместима с широким спектром крепёжных элементов
• Универсальная форма - легко интегрируется в существующие STRUT-конструкции без доработок
• Не требует специальных инструментов для монтажа - доступна сборка силами обычной бригады

Ограничения применения

• Не предназначен для работы в агрессивных средах - например, в химических цехах, где есть пары кислот или щелочей
• Запрещено использовать при нагрузках выше 18 кг - риск деформации и аварийного отказа
• Не рекомендован для крепления массивных устройств без дополнительной поддержки - например, крупных HVAC-блоков
• Не следует применять в местах постоянного контакта с открытой водой - хотя цинк защищает от влаги, он не рассчитан на постоянное погружение

Примеры использования

• Фиксация кабельного лотка в цеху по производству металлоконструкций
• Подвес воздуховода в системе вентиляции торгового центра
• Крепление распределительного щита на потолке в административном здании
• Установка осветительных приборов в длинном коридоре с высоким потолком

Практические советы

• Перед монтажом проверьте, чтобы диаметр анкера соответствовал резьбе M10 - используйте анкеры с внутренней резьбой или болты с гайками
• При необходимости удлинить подвес - можно соединить два элемента через муфту, но не более чем на 1,5 м суммарной длины
• Для равномерного распределения нагрузки используйте несколько подвесов на одном участке - особенно при работе с длинными лотками или трубами
• При монтаже в старых зданиях - убедитесь, что основание (плита, балка) выдерживает нагрузку; не крепите к гипсокартонным или легким перегородкам
• Артикул clm50d-kps-41-21-08 - единственный вариант в этой серии с длиной 800 мм; другие длины имеют другие артикулы
