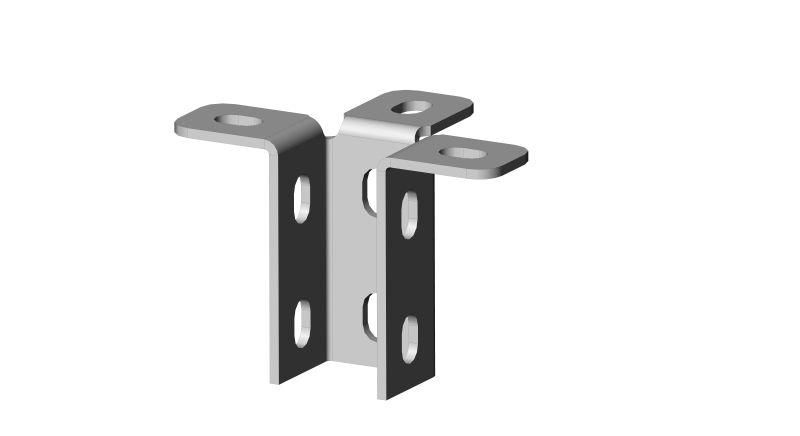

Подвес STRUT PROxima легкий, сталь оцинкованная EKF stplt

Подвес STRUT легкий EKF (stplt) - это компактный крепёжный элемент из оцинкованной стали, предназначенный для сборки несущих конструкций в рамках STRUT-системы S-Line от EKF. Применяется для монтажа трубопроводов, кабельных трасс и оборудования в помещениях с умеренной влажностью.

Назначение и область применения

Подвес STRUT легкий EKF (stplt) используется для вертикального крепления профилей STRUT-системы к потолку или перекрытиям. Он обеспечивает надёжную фиксацию на расстоянии до 50–80 см между точками подвеса, что делает его идеальным для сборки линейных маршрутов - например, для кабельных лотков, воздуховодов, трубопроводов и шкафов управления.

Работает в составе STRUT-системы S-Line от EKF - универсальной решётчатой конструкции, где все элементы соединяются без сварки. Подходит для офисов, жилых домов, производственных цехов и коммунальных объектов, где требуется быстрый и чистый монтаж.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности;
• Тип крепления: подвесной, рассчитан на нагрузку в пределах допустимой для легкой серии STRUT;
• Совместим с профилями STRUT шириной 41 мм и толщиной стенки 1,2 мм;
• Не требует сварки - монтируется с помощью болтов и канальных гаек;
• Устойчив к механическим воздействиям при правильном монтаже.

Совместимость и монтаж

Подвес STRUT легкий EKF (stplt) совместим только с профилями STRUT-системы S-Line от EKF. Для установки необходимо:

1. Закрепить подвес к потолку анкерным болтом подходящего диаметра (обычно M8 или M10);
2. Вставить нижнюю часть подвеса в профиль STRUT;
3. Затянуть канальную гайку внутри профиля - она фиксирует подвес и препятствует проворачиванию.

Не используйте подвес с другими сериями STRUT - различается форма и размеры крепёжных отверстий. Убедитесь, что диаметр анкера соответствует толщине потолочного основания.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в строительстве инженерных сетей. Оцинкованное покрытие соответствует ГОСТ 14918 - обеспечивает срок службы до 15 лет в помещении с нормальной влажностью. Не предназначен для открытого монтажа на улице или в агрессивных средах (например, химических цехах).

Преимущества

• Легко монтируется без специального инструмента - достаточно гаечного ключа;
• Экономит время: не нужна сварка, резка или доработка деталей;
• Позволяет менять конфигурацию системы после монтажа - просто открутите гайку и переместите подвес;
• Выдерживает значительные статические нагрузки при соблюдении шага крепления.

Ограничения применения

• Не рекомендован для динамических нагрузок - например, на вибрирующем оборудовании без демпферов;
• Не выдерживает постоянного контакта с водой или агрессивными химикатами - оцинковка не является полноценной антикоррозийной защитой в таких условиях;
• Не подходит для монтажа на тонкие или хрупкие перекрытия (например, гипсокартон без усиления);
• Максимальная нагрузка зависит от типа крепления к потолку - не превышайте рекомендованные значения для выбранного анкера.

Примеры использования

• Фиксация кабельных лотков в офисных зонах;
• Подвеска воздуховодов в жилых комплексах;
• Крепление трубопроводов отопления в многоэтажках;
• Сборка рам для щитового оборудования в технических помещениях.

Практические советы

• Выбирайте длину подвеса в зависимости от высоты потолка - стандартные варианты: 100 мм, 150 мм, 200 мм;
• При монтаже на бетон используйте анкеры с металлической втулкой; на кирпич - пластиковые дюбеля с увеличенной несущей способностью;
• Не затягивайте канальные гайки слишком сильно - можно повредить резьбу в профиле;
• Для длинных участков системы проверьте горизонтальность с помощью уровня - даже небольшой перекос снижает равномерность нагрузки;
• При замене старой системы - подвес STRUT легкий EKF (stplt) легко заменяет аналоги других брендов, если они имеют те же габариты.
