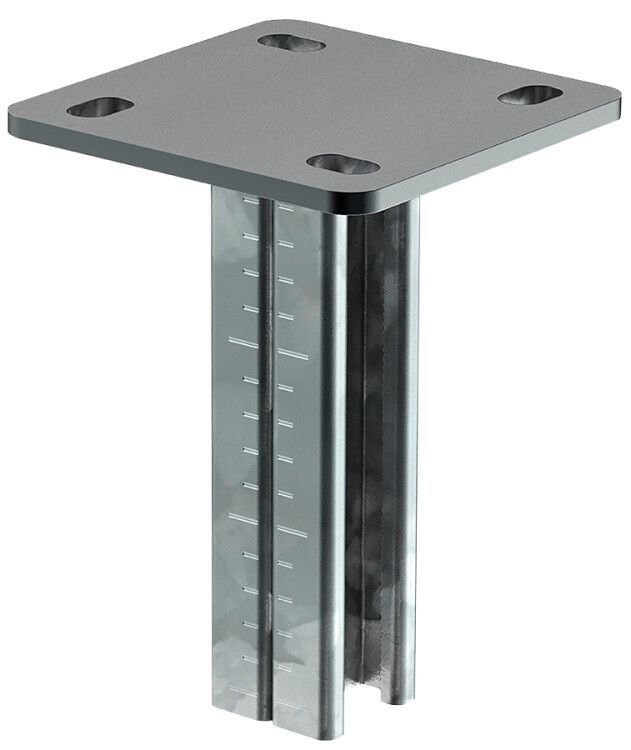

Подвес потолочный STRUT двойной 41х21-1000 EZ | CLM50D-KDS-41-21-10 IEK

Подвес потолочный STRUT двойной 41х21-1000 от IEK - надёжный элемент крепления для STRUT-систем, предназначенный для поддержки кабельных трасс, трубопроводов и оборудования на потолках зданий. Артикул clm50d-kds-41-21-10 обеспечивает устойчивую фиксацию при высоких нагрузках благодаря прочному оцинкованному корпусу.

Назначение и область применения

Подвес потолочный STRUT двойной 41х21-1000 применяется для монтажа кабеленесущих систем, воздуховодов, трубопроводов отопления и кондиционирования, а также для крепления распределительных щитов, светильников и другого электротехнического оборудования. Подходит для установки в жилых, коммерческих и промышленных помещениях. Является базовым компонентом STRUT-системы - модульной конструкции, позволяющей собирать сложные несущие каркасы без сварки.

Технические характеристики

• Несущая способность: 52 кг - максимальная допустимая нагрузка на один подвес при равномерном распределении веса;
• Размеры профиля: 41×21 мм - соответствует стандартным габаритам STRUT-профилей;
• Длина: 1000 мм - позволяет закрепить подвес на значительном удалении от точки крепления к перекрытию;
• Материал: сталь оцинкованная горячим способом - защищена от коррозии даже в условиях повышенной влажности;
• Резьба: М10 - совместима с болтами, шпильками и анкерными креплениями стандарта M10;
• Тип соединения: винтовое - сборка осуществляется с помощью гаек и шайб, без необходимости сварки;
• Срок службы: до 20 лет - при условии соблюдения норм монтажа и эксплуатации в пределах заявленной нагрузки.

Совместимость и монтаж

Подвес potolochyj STRUT двойной 41х21-1000 совместим со всеми элементами STRUT-системы IEK: профилями, углами, хомутами и кронштейнами. Для монтажа требуется:

• Анкерное крепление к бетонному или кирпичному перекрытию через отверстие в верхней части подвеса (диаметр отверстия под М10);
• Гайки, шайбы и болты М10 для фиксации к STRUT-профилю;
• Универсальный тип крепления позволяет использовать подвес как вертикальную стойку или горизонтальную перемычку.

Не требует специальных инструментов - достаточно гаечного ключа. Установка возможна как на готовый каркас, так и на этапе сборки системы.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозийной стойкости для промышленных крепёжных изделий. Горячее цинкование соответствует ГОСТ 1759.4–87. Несущая способность 52 кг проверена испытаниями на статическую нагрузку. Продукт сертифицирован для использования в электроустановках согласно правилам ПУЭ.

Преимущества

• Высокая прочность за счёт толщины стенки профиля 2,5 мм - выдерживает длительные нагрузки без деформаций;
• Защита от коррозии - оцинковка горячим методом сохраняет целостность металла даже в сырых помещениях (например, в подвалах или на крыше);
• Модульность - легко сочетается с другими деталями STRUT-системы, что ускоряет монтаж и снижает затраты на адаптацию;
• Долговечность - срок службы 20 лет исключает частую замену креплений в течение всего жизненного цикла объекта.

Ограничения применения

• Не предназначен для использования в агрессивных средах - например, в химических производствах с воздействием кислот или щелочей;
• Запрещено превышать указанную несущую способность - 52 кг - особенно при точечных нагрузках или ударных воздействиях;
• Не рекомендован для крепления к деревянным или гипсокартонным перекрытиям без дополнительных усиливающих элементов (например, бруса или металлической планки);
• Не следует применять в качестве единственной точки крепления для тяжёлого оборудования массой более 40 кг - необходимо минимум два подвеса с распределением нагрузки.

Примеры использования

• Фиксация кабельных лотков в офисных зданиях;
• Подвес воздуховодов в системах вентиляции торгового центра;
• Крепление распределительных щитов на потолке в производственном помещении;
• Сборка несущего каркаса для трубопровода отопления в многоэтажном доме.

Практические советы

• Перед монтажом проверьте посадочный диаметр отверстия - он рассчитан именно под М10, другие размеры не подходят;
• При установке на бетон используйте анкерные болты класса прочности 8.8 и шайбы большего диаметра для равномерного распределения нагрузки;
• Если подвес используется как вертикальная стойка, убедитесь, что нижний конец плотно прилегает к профилю - зазоры вызывают прогиб и риск деформации;
• Для длинных участков (более 3 метров) между подвесами устанавливайте дополнительные опоры с шагом не более 2,5 м;
• Артикул clm50d-kds-41-21-10 часто заказывается в паре с профилем STRUT 41x21 - выбирайте комплекты для экономии времени на сборке.
