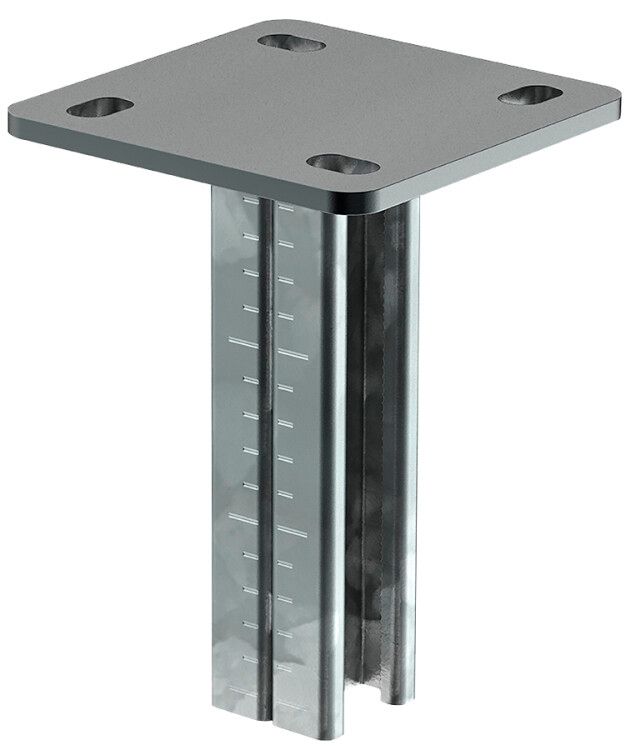

Подвес потолочный STRUT двойной 41х21-300 HDZ | CLM50D-KDS-41-21-03-HDZ IEK

Подвес потолочный STRUT двойной 41х21-300 горячеоцинкованный - надёжный элемент крепления для кабеленесущих систем, трубопроводов и электротехнического оборудования. Произведён компанией IEK (ИЭК) в серии STRUT, артикул clm50d-kds-41-21-03-hdz, обеспечивает устойчивую фиксацию на потолочных перекрытиях с расчётной нагрузкой до 52 кг.

Назначение и область применения

Подвес потолочный STRUT двойной 41х21-300 горячеоцинкованный предназначен для вертикального крепления к потолку элементов STRUT-системы. Применяется при монтаже кабельных лотков, воздуховодов, трубопроводов отопления, вентиляции и кондиционирования, а также для поддержки шкафов управления, распределительных устройств и другого тяжёлого электрооборудования. Подходит для промышленных, коммерческих и жилых объектов, где требуется прочная, долговечная и легко модифицируемая система крепления.

Технические характеристики

• Тип изделия: подвесная пластина
• Размеры профиля: 41×21 мм
• Длина: 300 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах
• Несущая способность: 52 кг (рабочая нагрузка)
• Резьба: М10 - совместима с болтами и шпильками стандарта M10
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Способ монтажа: универсальный - подходит для бетонных, кирпичных и металлических поверхностей
• Тип соединения: винтовое - фиксация через анкерные болты или химические анкеры

Совместимость и монтаж

Подвес potolochyj STRUT двойной 41х21-300 горячеоцинкованный совместим со всеми компонентами STRUT-системы IEK. Для установки необходимо:

• Закрепить подвес к потолку с помощью анкерного болта M10 (не включён в комплект)
• Использовать анкера подходящего типа: механические для бетона, химические для пористых материалов
• Не допускать перекоса при затяжке - равномерное усилие предотвращает деформацию профиля
• После монтажа проверить плотность контакта между подвесом и поверхностью

Высота регулируется за счёт длины 300 мм - позволяет компенсировать перепады уровня потолка. Установка возможна как в одиночном режиме, так и в составе многоточечной системы.

Безопасность и стандарты

Производится в соответствии с требованиями к качеству и безопасности промышленных крепёжных систем. Горячее цинкование соответствует ГОСТ 17908-94, обеспечивающему стойкость к коррозии. Несущая способность 52 кг подтверждена испытаниями на статическую нагрузку. Сертификаты соответствия доступны у производителя IEK (ИЭК).

Преимущества

• Высокая прочность благодаря толщине профиля 2,5 мм - выдерживает значительные нагрузки без прогиба
• Горячее цинкование - защита от ржавчины в условиях повышенной влажности, пыли, агрессивных сред
• Универсальная форма - подходит для любых типов потолочных конструкций
• Долговечность - срок службы 20 лет снижает потребность в замене и обслуживании
• Легко интегрируется в существующие STRUT-системы - совместимость с другими элементами серии

Ограничения применения

• Не предназначены для динамических или ударных нагрузок - не использовать в зонах с вибрациями выше нормы
• Не рекомендован для монтажа на гипсокартонные или легкопробиваемые перегородки без усиления
• Анкерные крепления должны выбираться отдельно - подвес не содержит крепёж
• Не применять при температуре ниже -40C и выше +80C - материал теряет прочностные характеристики
• Не использовать в качестве самостоятельного несущего элемента - требует жесткой связи с профилем STRUT

Примеры использования

• Фиксация кабельных лотков в производственных цехах
• Подвес воздуховодов HVAC в офисных зданиях
• Крепление распределительных щитов на потолке в подстанциях
• Обустройство трасс для трубопроводов в больницах и лабораториях
• Создание многоуровневых систем крепления в серверных помещениях

Практические советы

• Перед монтажом проверьте посадочный диаметр отверстия - он рассчитан под M10, используйте только болты этого класса
• При групповой установке расстояние между подвесами не более 1,5 м - сохраняйте равномерную нагрузку
• Для защиты от случайного повреждения во время монтажа используйте временные заглушки на резьбу
• При работе в сыром помещении дополнительно смажьте резьбовые соединения антикоррозийной смазкой
• Подвес потолочный STRUT двойной 41х21-300 горячеоцинкованный - идеальное решение там, где важны долговечность и точность сборки; всегда сочетайте его с сертифицированным крепежом и профилями IEK (ИЭК)
