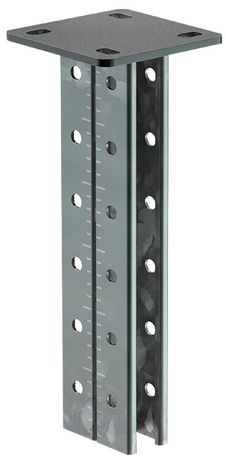

Подвес потолочный STRUT двойной 41х41-2000 EZ | CLM50D-KDS-41-41-20 IEK

Подвес потолочный двойной 41х41-2000 от IEK (ИЭК), артикул clm50d-kds-41-41-20, предназначен для надёжного крепления трубопроводов, кабельных трасс и оборудования к бетонным перекрытиям. Этот элемент системы STRUT обеспечивает устойчивую двухточечную поддержку с высокой нагрузочной способностью.

Назначение и область применения

Подвес потолочный двойной 41х41-2000 применяется в составе STRUT-системы для монтажа:

• кабеленесущих систем (короба, лестницы, каналы);
• трубопроводов отопления, вентиляции и кондиционирования;
• электротехнического оборудования - распределительных щитов, светильников, шкафов управления;
• других тяжёлых конструкций, требующих жёсткого крепления к потолку.

Решение особенно эффективно там, где нужна модульная, легко адаптируемая система крепления - например, в офисах, торговых центрах, производственных помещениях и на объектах ЖКХ.

Технические характеристики

• Несущая способность: до 140 кг - позволяет удерживать тяжёлые коммуникации и оборудование без деформаций;
• Материал: сталь оцинкованная - защищена от коррозии, долговечна в условиях повышенной влажности;
• Покрытие: цинк - равномерный слой, соответствует требованиям к антикоррозийной защите;
• Метрический размер резьбы: М10 - совместим с болтами и гайками стандарта M10 для фиксации к профилю и крепления к потолку;
• Габариты: 41×41 мм - соответствуют стандартному сечению STRUT-профиля; длина 2000 мм - обеспечивает необходимый вылет для монтажа на значительном удалении от стены;
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены при соблюдении условий нагрузки и среды;
• Исполнение: штанга - одиночная вертикальная опора с возможностью регулировки положения по высоте через крепление к профилю.

Совместимость и монтаж

Подвес potolochyj dvoynoy 41x41-2000 совместим исключительно с профилями STRUT-системы IEK сечением 41×41 мм. Для установки требуется:

• закрепить нижнюю часть штанги в паз STRUT-профиля с помощью зажимных элементов (например, хомутов или кронштейнов);
• фиксировать верхнюю часть анкерными болтами M10 в бетонное перекрытие - рекомендуется использовать анкеры с распорным механизмом глубиной не менее 50 мм;
• не допускать перекосов - штанга должна быть строго вертикальна, чтобы нагрузка распределялась равномерно;
• при необходимости удлинения - можно соединять несколько подвесов друг с другом, используя резьбовые муфты M10.

Безопасность и стандарты

Подвес потолочный двойной 41х41-2000 изготовлен в соответствии с внутренними техническими условиями IEK и соответствует требованиям безопасности для механически нагруженных конструкций. Применяется в системах, не связанных с прямыми электросоединениями - не является электроизолятором. Нагрузка 140 кг указана как максимальная безопасная рабочая - превышение недопустимо.

Преимущества

• Высокая прочность благодаря толщине стенки профиля 2,5 мм - снижает риск деформации даже при длительной нагрузке;
• Универсальная совместимость - работает с любыми компонентами STRUT-системы IEK;
• Легкая сборка - не требует сварки, все соединения выполнены на резьбе и зажимах;
• Защита от коррозии - оцинкованное покрытие сохраняет целостность в помещениях с высокой влажностью (например, в кухнях, мойках, подвалах);
• Долгий срок службы - 20 лет гарантируют минимальные затраты на обслуживание.

Ограничения применения

• Не предназначено для крепления к металлическим или деревянным конструкциям - только к бетону/железобетону;
• Не следует применять в агрессивных средах (промышленные газы, кислоты, солевые растворы) - цинковое покрытие не обеспечивает достаточной защиты в таких условиях;
• Запрещено использовать как самостоятельную несущую конструкцию без STRUT-профиля - он лишь элемент системы;
• Не подходит для динамических нагрузок (вибрации, удары) без дополнительного демпфирования.

Примеры использования

• Крепление воздуховода D=800 мм к потолку в торговом центре - один подвес берёт на себя вес около 90–110 кг;
• Фиксация кабельного лотка 600 мм шириной с заполнением кабелями в серверной комнате - два подвеса обеспечивают устойчивость на участке 2 метра;
• Установка распределительного щита IP54 массой 85 кг в подвале многоэтажного дома - подвесы позволяют смонтировать его на расстоянии 1,8 м от стены.

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в потолке соответствует выбранному анкеру M10 - обычно требуется 10–12 мм;
• При монтаже нескольких подвесов на одной линии - выставляйте их с шагом не более 2 м, чтобы избежать прогиба профиля;
• Используйте гайки с пластиковыми или металлическими шайбами - они предотвращают самопроизвольное ослабление;
• При работе в старых зданиях - обязательно проверьте прочность бетона перед закладкой анкеров;
• Подвес потолочный двойной 41х41-2000 от IEK (ИЭК) - артикул clm50d-kds-41-41-20 - лучше всего сочетать с другими элементами серии STRUT для единой, сертифицированной системы.
