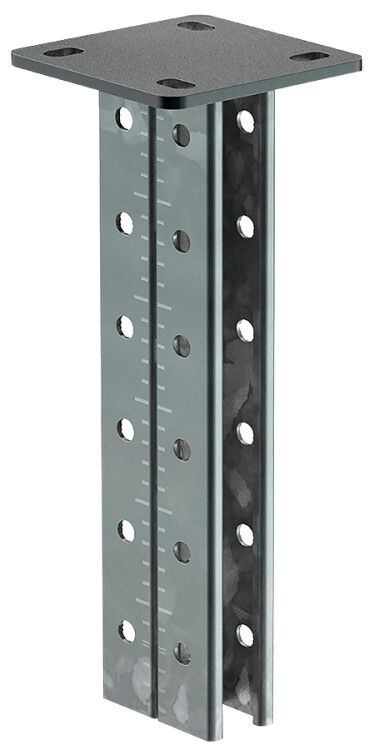

Подвес потолочный STRUT двойной 41х41-500 EZ | CLM50D-KDS-41-41-05 IEK

Подвес потолочный STRUT двойной 41х41-500 от IEK - надёжный элемент крепления для строительных и инженерных систем, предназначенный для установки на потолочные перекрытия. Этот подвес входит в серию STRUT и совместим со всеми компонентами этой системы. Артикул clm50d-kds-41-41-05 обеспечивает точную замену при ремонте или расширении существующих магистралей.

Назначение и область применения

Подвес потолочный STRUT двойной 41х41-500 применяется для крепления кабеленесущих систем, воздуховодов, трубопроводов отопления, вентиляции и кондиционирования, а также тяжёлого электротехнического оборудования. Он служит вертикальным несущим элементом в составе модульной STRUT-системы, позволяя организовать компактные и устойчивые конструкции на потолках зданий.

Технические характеристики

• Тип изделия: Подвес штангового типа
• Размер профиля: 41×41 мм
• Длина: 500 мм
• Несущая способность: до 140 кг
• Метрическая резьба: М10
• Материал: Сталь оцинкованная
• Покрытие: Горячее цинкование
• Срок службы: 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Подвес potolochyj STRUT двойной 41х41-500 совместим со всеми элементами STRUT-системы IEK: профилями, фланцами, хомутами и крепёжными деталями. Для монтажа требуется предварительно просверленное отверстие в потолке с шагом, соответствующим нагрузкам. Крепление осуществляется через резьбу M10 с помощью гайки и шайбы. Установка возможна на бетон, кирпич и другие прочные основания. Не рекомендуется использовать на гипсокартонных или лёгких перегородках без усиления.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Несущая способность 140 кг проверена в лабораторных условиях и соответствует нормам для промышленных систем крепления.

Преимущества

• Высокая жёсткость за счёт толщины профиля 2,5 мм - снижает прогиб под нагрузкой
• Горячее цинкование защищает от коррозии даже при повреждении покрытия
• Универсальная форма позволяет комбинировать с другими элементами STRUT без доработок
• Долгий срок службы - 20 лет - исключает частую замену
• Легко интегрируется в уже смонтированные системы благодаря стандартизированному профилю

Ограничения применения

• Не предназначен для использования в качестве самостоятельного крепления без других элементов STRUT-системы
• Не рассчитан на динамические или ударные нагрузки - например, оборудование с сильной вибрацией требует дополнительной демпфирующей прокладки
• Запрещено применять в средах с постоянным воздействием открытого пламени или температур выше +80 C
• Не следует использовать на легких подвесных потолках без дополнительного несущего каркаса

Примеры использования

• Крепление трассы силовых кабелей в производственных цехах
• Фиксация воздуховодов HVAC в офисных зданиях
• Поддержка трубопроводов холодного и горячего водоснабжения в больницах
• Установка распределительных щитов и корпусов автоматики на потолке

Практические советы

• Перед монтажом проверьте соответствие диаметра сверла и глубины отверстия в потолке - для резьбы M10 используйте сверло 10–11 мм
• При сборке многокомпонентных конструкций распределяйте вес равномерно между несколькими подвесами - не нагружайте один элемент более чем на 140 кг
• Для защиты от случайного проворачивания при затяжке используйте контргайки
• При необходимости удлинить подвес - используйте только оригинальные удлинители серии STRUT, чтобы сохранить несущую способность
• Артикул clm50d-kds-41-41-05 легко найти в каталогах IEK - он совпадает с номером в базах поставщиков и программном учёте
