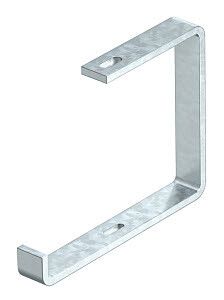

Подвесная скоба 200мм (AHB 200 FT) | 6363911 OBO Bettermann

Скоба подвесная 200 мм горячий цинк от OBO BETTERMANN - надежный элемент крепления для кабельных лотков шириной до 200 мм. Артикул 6363911 предназначен для долговечной фиксации в условиях повышенной влажности и агрессивной среды благодаря защите горячим цинкованием.

Назначение и область применения

Скоба подвесная 200 мм горячий цинк используется для подвесного монтажа кабельных лотков на потолках, стенах или других несущих конструкциях. Подходит для систем распределения силовых и слаботочных кабелей в промышленных помещениях, производственных зонах, тоннелях и на объектах с высокой влажностью. Применяется совместно с лотками шириной 200 мм из серии KTS.

Технические характеристики

• Ширина лотка: 200 мм - оптимальна для установки на стандартные лотки этой ширины;
• Несущая способность: 600 Н - выдерживает нагрузку до 60 кг равномерно распределённой массы;
• Материал: сталь оцинкованная - обеспечивает прочность и устойчивость к коррозии;
• Защитное покрытие: горячее цинкование - формирует плотный, долговечный слой цинка, защищающий металл от ржавчины даже при механических повреждениях;
• Тип крепления: винтовой - позволяет использовать болты или саморезы для фиксации к бетону, металлу или деревянным конструкциям;
• Модель: S-образный кронштейн - гнутая форма обеспечивает свободную подвеску лотка с зазором для провода и удобство обслуживания;
• Артикул: 6363911 - соответствует модели AHB 200 FT в каталоге OBO BETTERMANN.

Совместимость и монтаж

Скоба подвесная 200 мм горячий цинк совместима исключительно с лотками шириной 200 мм из серий KTS и аналогичными системами кабельных трасс. Для монтажа требуется предварительно просверлить отверстия в несущей поверхности и закрепить скобу винтами M8–M10 (не входят в комплект). Расстояние между точками крепления рекомендуется не более 1,5 метра. Установка возможна как на вертикальные, так и на горизонтальные поверхности.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для кабельных систем и прошло испытания на механическую прочность и коррозионную стойкость. Горячее цинкование обеспечивает соответствие классу защиты ZN 450 по DIN EN ISO 1461.

Преимущества

• Высокая несущая способность - безопасная фиксация тяжёлых лотков с кабелями;
• Устойчивость к коррозии - срок службы увеличен за счёт глубокого слоя цинка;
• S-образная форма - снижает риск перегиба кабелей внутри лотка и даёт доступ для осмотра;
• Простота установки - универсальный винтовой крепёж подходит ко всем типам оснований;
• Совместимость с системой KTS - гарантирует герметичность и целостность всей кабельной трассы.

Ограничения применения

Не предназначена для использования вне помещений без дополнительной защиты от прямого воздействия солнца и атмосферных осадков - хотя цинкование устойчиво, длительное UV-воздействие со временем снижает эстетические качества. Также не следует применять с лотками другой ширины - это нарушает равномерность нагрузки и может вызвать деформацию. Максимальная температура эксплуатации - +70 C; выше этого значения возможно изменение механических свойств стали.

Примеры использования

• Фиксация лотков на потолке в цеху с конвейерной линией;
• Подвес кабельных каналов в подвале тепловой станции;
• Монтаж трассы в пищевом производстве с частыми мойками оборудования;
• Разводка сигналов управления в автоматизированных системах на заводе.

Практические советы

• Перед монтажом проверьте внутренний диаметр лотка - он должен точно входить в S-образную форму скобы без люфта;
• Используйте анкерные болты для крепления к бетону, саморезы с пластиковыми дюбелями - для гипсокартона или древесины;
• При установке нескольких скоб на одной линии соблюдайте одинаковый уровень - это предотвращает перекос лотка;
• Для длинных участков трассы добавьте компенсационные элементы - чтобы избежать напряжения от термического расширения;
• Скоба подвесная 200 мм горячий цинk (арт. 6363911) от OBO BETTERMANN - лучший выбор там, где важны долговечность и совместимость с профессиональными системами кабельных трасс.
