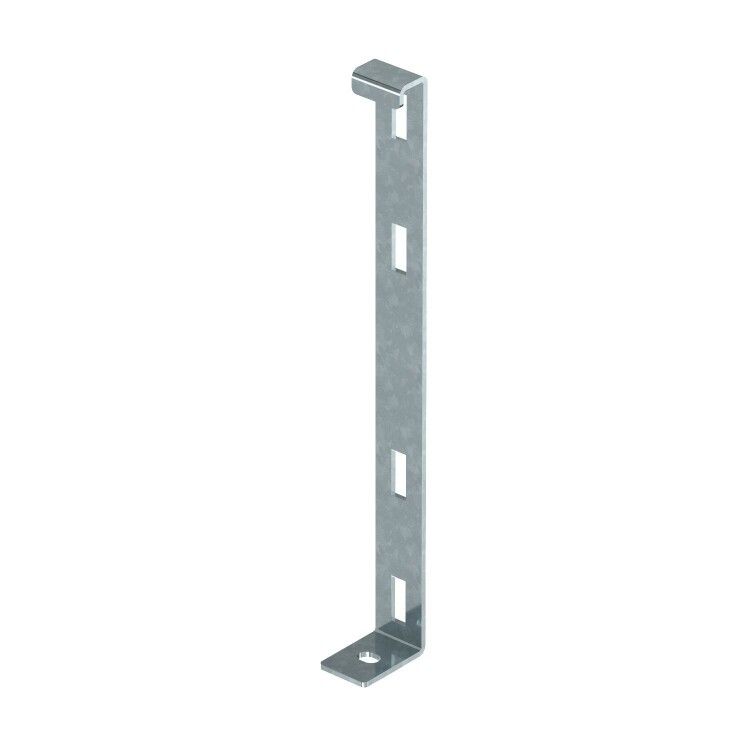

Подвесная скоба для лотков WKLG/WKSG 314 мм (AHB 22 FT) | 6363886 OBO Bettermann

Подвесная скоба для лотков WKLG/WKSG 314 мм от OBO BETTERMANN предназначена для надёжного крепления кабельных лотков на значительных расстояниях между точками подвеса. Артикул 6363886 обеспечивает устойчивую фиксацию лотков серии WKLG и WKSG, что особенно важно при прокладке кабелей в промышленных зонах и на объектах с высокой нагрузкой.

Назначение и область применения

Подвесная скоба для лотков WKLG/WKSG 314 мм используется для подвешивания кабельных лотков к потолкам, стенам или другим несущим конструкциям. Подходит для систем, где требуется равномерное распределение нагрузки на длинных участках трассы - например, в цехах, на элеваторах, в тоннелях или крупных распределительных щитовых помещениях. Применяется исключительно совместно с лотками серий WKLG и WKSG.

Технические характеристики

• Размер подвеса: 314 мм - максимальное расстояние между точками крепления лотка;
• Материал: оцинкованная сталь - устойчива к коррозии и механическим повреждениям;
• Форма: U-образная конструкция с отверстиями для крепления болтами;
• Максимальная нагрузка: определяется прочностью лотка и способом крепления - см. рекомендации производителя для лотков WKLG/WKSG.

Совместимость и монтаж

Подвесная скоба для лотков WKLG/WKSG 314 мм совместима только с лотками этих двух серий от OBO BETTERMANN. Установка выполняется следующим образом:

• Лоток помещается внутрь U-образной части скобы;
• Скоба фиксируется к несущей поверхности через верхние отверстия с помощью анкеров, шпилек или других крепёжных элементов;
• Не допускается использование с другими типами лотков - даже близкими по габаритам - из-за различий в профиле и местах зацепления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в промышленном исполнении. Произведено в соответствии с немецкими и европейскими нормами качества OBO BETTERMANN. Сертификаты на продукцию доступны на официальном сайте производителя.

Преимущества

• Увеличенный шаг подвеса до 314 мм снижает количество точек крепления и ускоряет монтаж;
• Стандартная форма позволяет использовать универсальные крепёжные элементы;
• Цинковое покрытие обеспечивает долговечность в условиях повышенной влажности и запылённости;
• Жесткая конструкция предотвращает провисание лотка при большой массе кабелей.

Ограничения применения

• Не применяется для лотков других серий - даже аналогичных по ширине;
• Не предназначен для настенного крепления без дополнительных кронштейнов - только для подвеса сверху;
• Не рассчитана на динамические нагрузки - не используется там, где возможны удары или вибрации без демпферов;
• Запрещено применять в средах с агрессивными химическими веществами - материал не имеет специального антикоррозийного покрытия выше класса C3.

Примеры использования

• Крепление лотков в автоматизированных цехах с протяжёнными трассами кабелей управления;
• Подвеска в распределительных пунктах на заводах, где необходимо минимизировать число опор;
• Прокладка силовых кабелей в логистических комплексах с высокими потолками.

Практические советы

• Перед установкой проверьте, чтобы внутренняя ширина лотка точно соответствовала профилю скобы - отклонение более 2 мм недопустимо;
• При использовании на длинных участках устанавливайте скобы с интервалом не более 314 мм - иначе возникнет риск прогиба лотка;
• Для защиты от перегрузки используйте дополнительные поддерживающие элементы, если вес кабелей превышает 5 кг/м;
• Артикул 6363886 всегда заказывайте вместе с лотками WKLG/WKSG - комплектность гарантирует правильную сборку и соответствие ГОСТ и DIN.
