Подвесная стойка с траверсой 50x50x800 (US 5 K 80 FT) | 6341594 OBO Bettermann

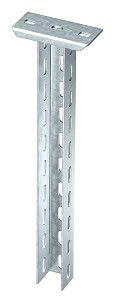

Стойка подвесная с траверсой 50x50x800 мм горячий цинк, US 5 K 80 FT - это надёжный элемент крепления для кабельных трасс и оборудования в промышленных условиях. Произведённая компанией OBO Bettermann, эта стойка сочетает высокую механическую прочность, устойчивость к коррозии и соответствие российским нормам безопасности.

Назначение и область применения

Стойка подвесная с траверсой предназначена для крепления кабельных систем, шинопроводов, трубопроводов и другого оборудования на потолках и стенах. Подходит для установки в производственных зонах, химически активных средах и прибрежных районах с небольшой солевой нагрузкой. Применяется там, где требуется долговечная, огнеупорная и сейсмостойкая конструкция.

Технические характеристики

• Форма: U-профиль с приваренной траверсой
• Габариты: 50×50 мм, длина 800 мм
• Материал: оцинкованная сталь, толщина стенки 2,5 мм
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Несущая способность: 2,3 кН (до 230 кг статической нагрузки)
• Перфорация: отверстия 11×30 мм для фиксации крепёжных элементов
• Анкерное крепление: двойное, допускает болты до М10
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Стойка подвесная с траверсой, US 5 K 80 FT совместима с крепёжными элементами OBO Bettermann серии LKS, включая анкеры, болты и гайки M8–M10. Для монтажа используются два анкерных крепления - одно в верхней части стойки, второе - в нижней, что обеспечивает равномерную передачу нагрузки. Отверстия перфорации позволяют легко регулировать положение кабельных каналов или шинопроводов. Рекомендуется использовать только сертифицированные комплектующие того же производителя для сохранения заявленной несущей способности.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (требования к подвесным стойкам)
• Имеет регистрацию в Реестре промышленной продукции РФ №1367/24/2023
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Сейсмическая устойчивость соответствует ГОСТ Р 17516.1-90
• Цинкование выполнено по ГОСТ Р 9.307-89
• Климатическое исполнение УХЛ-1 по ГОСТ 15150-69

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - особенно важно в агрессивных средах
• Увеличенная жёсткость за счёт приваренной траверсы снижает риск деформации при длительной нагрузке
• Двойное крепление повышает безопасность и позволяет распределить усилия между двумя точками
• Поддерживает работу в экстремальных температурах - от –70 C до +45 C
• Не требует периодического обслуживания - служит более 30 лет без замены покрытия

Ограничения применения

• Не предназначен для установки в зонах с постоянным контактом с морской водой или высокой солевой нагрузкой - возможна ускоренная коррозия
• Несущая способность 2,3 кН рассчитана на статические нагрузки; динамические ударные воздействия (например, от вибраций оборудования) должны учитываться отдельно
• Огнестойкость зависит от типа кабеля и сборки всей системы - сама стойка не является огнезащитным материалом, она лишь сохраняет целостность при заданном времени
• Не рекомендовано использование с крепёжными элементами других производителей - это может снизить гарантируемые показатели

Примеры использования

• Подвеска кабельных лотков в цехах пищевой промышленности
• Крепление шинопровода в химическом производстве с повышенной влажностью
• Монтаж проводки на потолке в холодильных камерах с температурой ниже –40 C
• Установка в сейсмоактивных регионах - например, в Краснодарском крае или на Дальнем Востоке
• Фиксация трубопроводов малого диаметра в прибрежных объектах с умеренным уровнем соли

Практические советы

• При выборе стойки подвесной с траверсой, US 5 K 80 FT убедитесь, что посадочные отверстия 11×30 мм подходят под ваш крепёж - типичный шаг крепления 50 мм
• Для максимальной долговечности используйте только болты и гайки из нержавеющей стали или с аналогичным покрытием
• Проверьте наличие сертификата соответствия в документах - номер реестра 1367/24/2023 обязателен для закупок в госструктурах
• Если система будет работать при температурах ниже –50 C, дополнительно протестируйте герметичность всех соединений
• Не применяйте сварку для доработки стойки - это нарушает защитное цинковое покрытие и снижает срок службы
