Погружная гильза G1/2 L = 135 мм IS20-150 | EKF

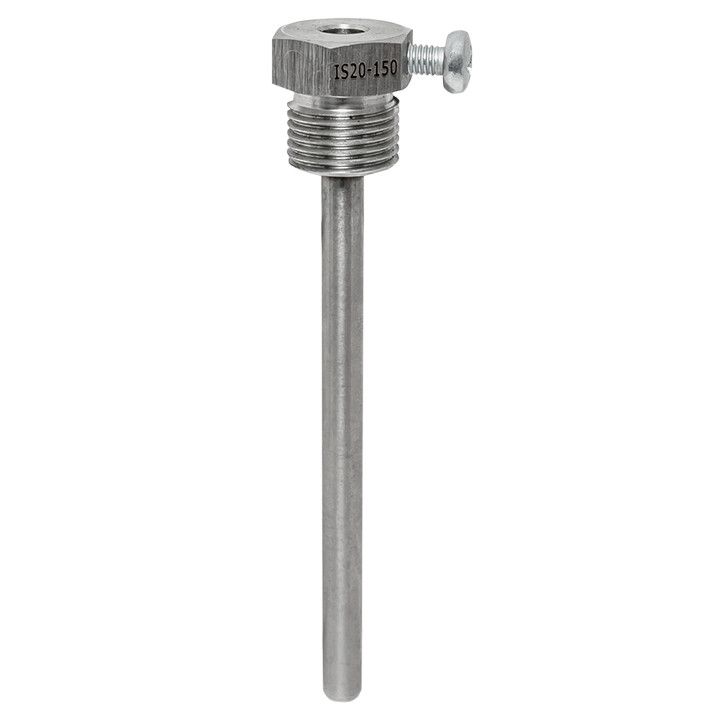

Гильза погружная EKF IS20-150 предназначена для установки датчиков температуры в трубопроводы с возможностью замены датчика без остановки процесса и разгерметизации системы. Эта модель соответствует серии PROxima и изготовлена из нержавеющей стали для надёжной работы в агрессивных средах.

Назначение и область применения

Гильза погружная EKF IS20-150 используется для защиты датчиков температуры типа RTD20 (корпусного исполнения) при монтаже в трубопроводы. Она позволяет менять датчик без слива рабочей среды и остановки технологического процесса. Подходит для систем теплоснабжения, химических производств, пищевой промышленности и других областей, где требуется постоянный контроль температуры жидкостей или паров.

Технические характеристики

• Резьба: G1/2 - стандартизированная метрическая резьба для подключения к трубопроводу
• Длина: 135 мм - определяет глубину погружения датчика в среду
• Материал: нержавеющая сталь - устойчивость к коррозии, высокой температуре и химическим воздействиям
• Тип совместимости: для датчиков EKF RTD20 и аналогичных сторонних моделей с подходящими креплениями
• Изготовление: Россия - соответствие требованиям российских норм и стандартов

Совместимость и монтаж

Гильза погружная EKF IS20-150 рассчитана на установку датчиков температуры EKF RTD20, а также других датчиков с аналогичным типом крепления и диаметром стержня. Для монтажа необходимо просверлить отверстие в стенке трубопровода с точным соблюдением диаметра резьбы G1/2. Уплотнение осуществляется с помощью металлической шайбы или прокладки - рекомендуется использовать герметик, устойчивый к рабочей температуре и среде. После ввинчивания гильзы в трубопровод датчик вставляется внутрь до упора и фиксируется контргайкой.

Безопасность и стандарты

Гильза погружная EKF IS20-150 изготовлена из материалов, соответствующих требованиям безопасности для контакта с пищевыми и технологическими средами. Применяемая нержавеющая сталь не выделяет вредных веществ при нагреве. Соответствует общепринятым практикам монтажа в промышленных системах, однако сертификация по ГОСТ или ISO не указана в исходных данных - при использовании в строго регулируемых отраслях (например, фармацевтика) проверьте наличие необходимых документов у поставщика.

Преимущества

• Возможность замены датчика без остановки производства - снижение простоев
• Высокая механическая прочность и долговечность за счёт материала
• Универсальная резьба G1/2 - совместимость с большинством стандартных соединений
• Производство в России - доступность запчастей и быстрая доставка

Ограничения применения

• Не предназначена для установки в воздушные каналы - для этого используются фланцы FL-6
• Не подходит для датчиков с диаметром стержня более 8–9 мм - проверяйте совместимость перед монтажом
• Не рекомендуется применять в условиях сильных вибраций без дополнительной фиксации
• Длина 135 мм может быть недостаточной для глубоких трубопроводов - выбирайте другие модели серии при необходимости

Примеры использования

• Замена термодатчика в теплообменнике без остановки циркуляции воды
• Контроль температуры пара в паропроводе на ТЭЦ
• Установка в систему горячего водоснабжения многоквартирного дома
• Мониторинг температуры химической реакции в аппарате с давлением до 16 бар

Практические советы

• Перед монтажом проверьте, что внутренний диаметр гильзы достаточен для свободного прохождения датчика RTD20 - обычно он составляет около 6–7 мм
• При установке в трубопровод с высоким давлением используйте уплотнительную прокладку из PTFE или графита
• Не затягивайте гильзу слишком сильно - это может повредить резьбу или вызвать деформацию
• Для удобства обслуживания оставляйте минимум 150 мм свободного пространства вокруг гильзы для доступа к датчику
• Гильза EKF IS20-150 является частью серии PROxima - все элементы этой серии имеют одинаковый стиль и совместимые крепления, что упрощает масштабирование системы
