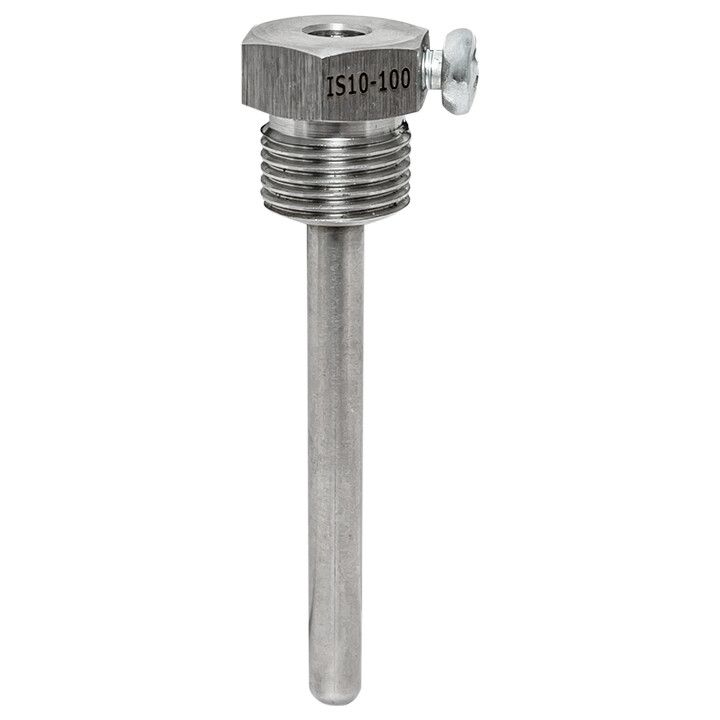

Погружная гильза G1/2 L = 100 мм IS10-100 | EKF

Гильза погружная G1/2 L = 100 мм от EKF (артикул is10-100) предназначена для установки термодатчиков в трубопроводы без необходимости останавливать технологический процесс или нарушать герметичность системы. Это решение особенно актуально там, где важна бесперебойная работа и частая замена датчиков.

Назначение и область применения

Гильза погружная G1/2 L = 100 мм используется для защиты термочувствительных элементов датчиков температуры - таких как EKF RTD10 и совместимые модели других производителей - при их установке внутри трубопроводов с жидкостью или паром. Благодаря этой гильзе датчик можно легко заменить, не перекрывая поток, не спуская давление и не демонтируя трубопровод. Подходит для систем теплоснабжения, водоснабжения, промышленного оборудования, теплообменников и насосных станций.

Технические характеристики

• Резьба: G1/2 - внутренняя цилиндрическая резьба по ГОСТ 6357, совместима со стандартными переходниками и адаптерами;
• Длина: 100 мм - оптимальная глубина погружения для большинства среднетемпературных применений;
• Материал: нержавеющая сталь - устойчивая к коррозии, химически инертная, подходит для воды, масла, пара и слабых растворов;
• Изготовлена в России - соответствует требованиям Европейских стандартов по качеству и долговечности;
• Совместима с датчиками EKF RTD10 (кабельный тип) и другими устройствами с внешней резьбой G1/2 и длиной штока до 90 мм.

Совместимость и монтаж

Гильза погружная G1/2 L = 100 мм (артикул is10-100) рассчитана исключительно на использование с датчиками типа RTD10 - то есть с кабельными моделями, имеющими внешнюю резьбу G1/2. Для корпусных датчиков RTD20 требуется другая серия - IS20. Установка выполняется путём завинчивания гильзы в предварительно просверленное отверстие в стенке трубопровода или через фланцевый переходник. Перед монтажом необходимо проверить соответствие диаметра отверстия и класса прочности материала трубы. Не рекомендуется использовать в трубах с высоким уровнем вибрации без дополнительной фиксации.

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности для промышленных систем. Материал - нержавеющая сталь - соответствует нормам пищевой и химической промышленности. Серия PROxima прошла внутренние испытания EKF на герметичность и механическую прочность, однако официальная сертификация по ISO или ASME не указана в предоставленных данных.

Преимущества

• Возможность замены датчика без остановки процесса - снижает простои и затраты на обслуживание;
• Высокая коррозионная стойкость за счёт нержавеющей стали - увеличивает срок службы в агрессивных средах;
• Простая установка и стандартизированная резьба - совместима с широким кругом датчиков;
• Локальное производство в России - гарантирует доступность запчастей и быстрое обслуживание.

Ограничения применения

• Не предназначен для работы при давлениях выше 16 бар - максимальное рабочее давление не указано производителем, поэтому следует соблюдать осторожность в высоконагруженных системах;
• Подходит только для датчиков с резьбой G1/2; несовместима с датчиками RTD20, которые требуют другой формы крепления;
• Не рекомендуется для использования в трубопроводах с твёрдыми частицами или абразивными средами - возможен износ внутренней поверхности;
• Длина 100 мм недостаточна для глубоких трубопроводов или больших диаметров - выбирайте более длинные варианты при необходимости.

Примеры использования

• Установка в трубу горячего водоснабжения для контроля температуры воды в жилом комплексе;
• Фиксация датчика в теплообменнике на производстве напитков;
• Монтаж в систему отопления многоквартирного дома для автоматического управления температурой;
• Контроль температуры масла в гидравлическом контуре станка.

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр гильзы был достаточен для свободного прохода чувствительного элемента датчика - минимальный зазор 0,5–1 мм;
• Используйте тефлоновую ленту или герметик на резьбе при монтаже в металлические трубы - это повысит герметичность;
• Не затягивайте гильзу слишком сильно - риск деформации резьбы или повреждения стенки трубы;
• Для точного измерения температуры убедитесь, что датчик полностью погружён в среду - минимум 80% длины чувствительного элемента;
• Артикул is10-100 - это именно модель для кабельных датчиков RTD10; если вы используете RTD20 - выбирайте гильзу серии IS20.
