Погружная гильза G1/2 L = 200 мм IS10-200 | EKF

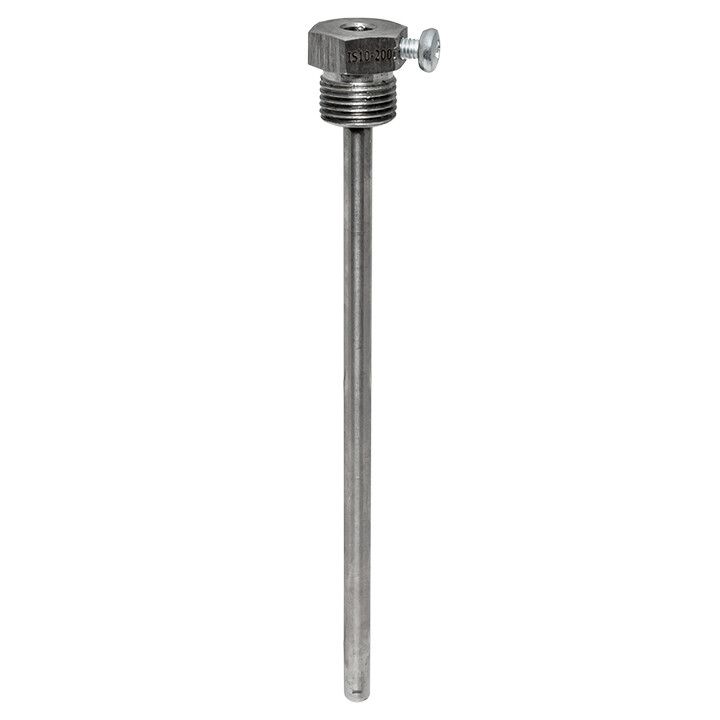

Гильза погружная EKF IS10-200 предназначена для установки термочувствительных датчиков в трубопроводы с возможностью замены без остановки технологического процесса и нарушения герметичности системы. Этот элемент используется в системах тепломассопереноса, где требуется точный контроль температуры без демонтажа труб.

Назначение и область применения

Гильза погружная EKF IS10-200 служит защитной оболочкой для датчиков температуры типа RTD10 и совместимых сторонних моделей. Она позволяет устанавливать датчик внутрь трубопровода с рабочей средой - жидкостью или паром - так, чтобы сам датчик был защищён от механических повреждений, химической коррозии и эрозии потока. Главное преимущество - возможность замены датчика без слива , остановки производства или разборки трубопровода.

Технические характеристики

• Резьба: G1/2 - внешняя цилиндрическая метрическая резьба, стандарта ISO 228-1;
• Длина: 200 мм - оптимальна для среднего давления и скорости потока в трубах DN50–DN100;
• Материал: нержавеющая сталь AISI 304 - устойчив к коррозии, подходит для воды, масла, слабых растворов щелочей и кислот;
• Форма: прямая, без изгиба - рассчитана на прямую установку в трубопроводе;
• Изготовление: Россия - соответствует требованиям ЕЭК и имеет импортную заменяемость.

Совместимость и монтаж

Гильза погружная EKF IS10-200 совместима исключительно с датчиками температуры EKF RTD10 (кабельного исполнения) и другими устройствами с аналогичным диаметром штока и резьбой G1/2. Для установки:

• Подберите место на трубопроводе с доступом для обслуживания;
• Выполните сверление или нарезание резьбы под G1/2 согласно нормам DIN EN 1092-1;
• Закрутите гильзу руками до упора, затем затяните ключом с моментом не более 25 Нм - перегрузка может деформировать резьбу;
• Убедитесь, что датчик полностью вошёл в гильзу и плотно закреплён - зазор между стенкой гильзы и чувствительным элементом влияет на скорость реакции.

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности для оборудования, работающего под давлением. Соответствует ГОСТ Р 54944-2012 (термопреобразователи сопротивления) и рекомендациям ISO 228-1 для резьбовых соединений. Применима в системах с температурой от –40 C до +250 C и давлением до 16 бар при использовании с сертифицированными датчиками.

Преимущества

• Не требует остановки процесса при замене датчика - снижает простои;
• Стальная конструкция выдерживает высокие нагрузки и длительную работу в агрессивных средах;
• Легко заменяет зарубежные аналоги - экономически выгодна при ремонте;
• Простая конструкция без лишних деталей - минимизация точки отказа.

Ограничения применения

• Не для установки в трубопроводах с абразивными частицами - риск забивания просвета внутри гильзы;
• Не допускается использование с датчиками RTD20 (корпусные модели) - они имеют другой тип крепления и большую массу;
• Не предназначен для работы в условиях постоянного гидроудара или вибраций выше 5 g - возможно растрескивание металла;
• Не следует применять в системах с пищевой продукцией без предварительной проверки соответствия СанПиН - материал не всегда сертифицирован для контакта с едой.

Примеры использования

• Обогревательные системы - контроль температуры теплоносителя в контуре ЦО;
• Теплообменники - установка на входе/выходе горячего/холодного потока;
• Циркуляционные насосы - мониторинг нагрева жидкости перед насосом;
• Аппараты химических производств - контроль температуры в реакторах с коррозийными веществами.

Практические советы

• Перед установкой проверьте внутренний диаметр гильзы - он должен позволить свободно проходить датчику RTD10 без усилия;
• Если трубопровод работает под высоким давлением (>10 бар), используйте герметик на основе PTFE на резьбе - избегайте ленты ФУМ слишком толсто;
• При монтаже в вертикальном положении направьте резьбу вниз - это препятствует скапливанию конденсата внутри гильзы;
• Рекомендуется периодическая проверка состояния гильзы - особенно после 2–3 лет эксплуатации в агрессивной среде; наличие осадка или коррозии требует замены даже при сохраненной целостности.
