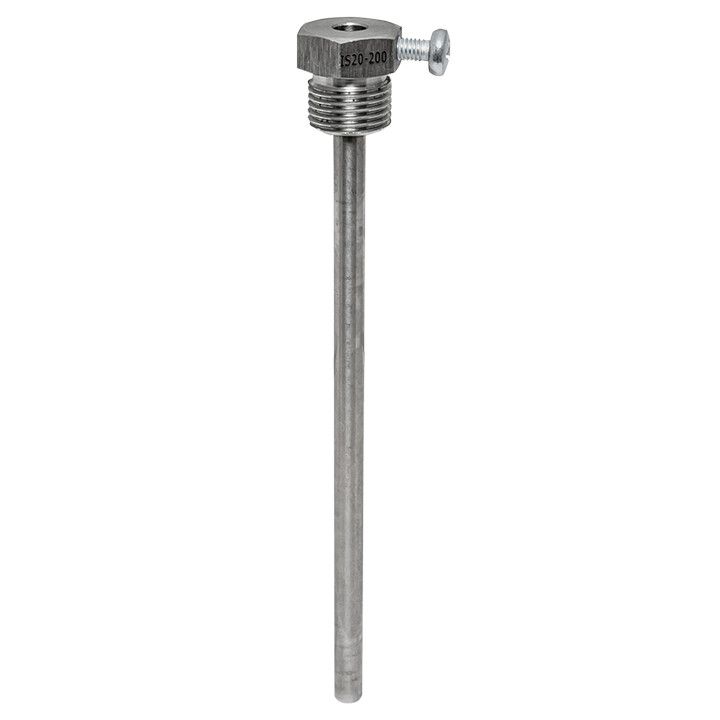

Погружная гильза G1/2 L = 185 мм IS20-200 | EKF

Гильза погружная EKF IS20-200 предназначена для установки датчиков температуры в трубопроводы с возможностью замены датчика без остановки процесса и разгерметизации системы. Этот элемент используется в системах автоматического контроля температуры на промышленных объектах.

Назначение и область применения

Гильза погружная EKF IS20-200 служит для защиты датчиков температуры типа RTD20 (корпусного исполнения) от механических повреждений, химического воздействия среды и высоких давлений. Она позволяет менять датчик без слива жидкости из трубопровода и остановки технологического процесса. Подходит для установки в трубопроводах с горячими или агрессивными средами - например, в системах теплоснабжения, химических производствах, пищевой промышленности и HVAC.

Технические характеристики

• Резьба: G1/2 - стандартная метрическая резьба для подключения к трубопроводу;
• Длина: 185 мм - определяет глубину погружения датчика в среду;
• Материал: нержавеющая сталь - устойчивость к коррозии, долгий срок службы;
• Производство: Россия - соответствие требованиям ЕАЭС и международным стандартам качества;
• Совместимость: исключительно с датчиками EKF RTD20 и аналогичными корпусными датчиками других производителей с соответствующим креплением.

Совместимость и монтаж

Гильза погружная EKF IS20-200 рассчитана на установку датчиков RTD20 с резьбовым соединением M14x1,5. Для монтажа требуется подготовить отверстие в стенке трубопровода с внутренней резьбой G1/2. После завинчивания гильзы в трубопровод датчик вставляется внутрь до упора и фиксируется контргайкой. Убедитесь, что внутренний диаметр гильзы достаточен для свободной установки датчика - зазор должен составлять минимум 0,5 мм.

Безопасность и стандарты

Изготовлена из нержавеющей стали, соответствует требованиям безопасности для контакта с пищевыми и медицинскими средами. Произведена в соответствии с российскими нормами качества и является прямым аналогом европейских решений. Сертификация по ISO 9001 подтверждает стабильность производства.

Преимущества

• Возможность замены датчика без демонтажа трубопровода - снижение простоев;
• Высокая прочность материала - выдерживает давление до 16 бар и температуры до +300 C;
• Устойчивость к коррозии - подходит для работы с водой, маслом, паром, слабыми кислотами;
• Легкий доступ к датчику - обслуживание проводится без перекрытия потока;
• Полный аналог зарубежных решений - совместимость с существующими системами.

Ограничения применения

• Не предназначен для установки в воздушные каналы - для этого используются фланцы FL-6;
• Не рекомендован для агрессивных сред с высоким содержанием хлора, щелочей или сильных кислот без предварительной проверки совместимости материала;
• Не следует использовать с датчиками RTD10 - они требуют гильз серии IS10;
• Длина 185 мм не подходит для очень тонких труб - минимальный внешний диаметр трубопровода должен быть не менее 48 мм для надежного монтажа.

Примеры использования

• Замена термодатчика в теплообменнике на ТЭЦ без остановки циркуляции воды;
• Контроль температуры в трубопроводе с горячим маслом на нефтеперерабатывающем заводе;
• Установка в систему ГВС жилого комплекса для постоянного мониторинга температуры;
• Интеграция в автоматическую систему управления технологическим процессом на пищевом производстве.

Практические советы

• Перед монтажом проверьте, чтобы резьба на трубопроводе была чистой и не имела деформаций - иначе возникнет риск протечки;
• Используйте герметик на резьбе (например, FUM-ленту или анаэробный герметик), особенно при работе с водой или паром;
• Не затягивайте гильзу слишком сильно - это может повредить резьбу или вызвать деформацию тонкостенной трубы;
• При использовании в условиях вибраций закрепите гильзу дополнительно хомутом, чтобы избежать усталостного разрушения;
• Проверяйте глубину погружения датчика - он должен находиться в середине потока, а не у стенки трубопровода, чтобы показания были точными.
