Погружная гильза G1/2 L = 85 мм IS20-100 | EKF

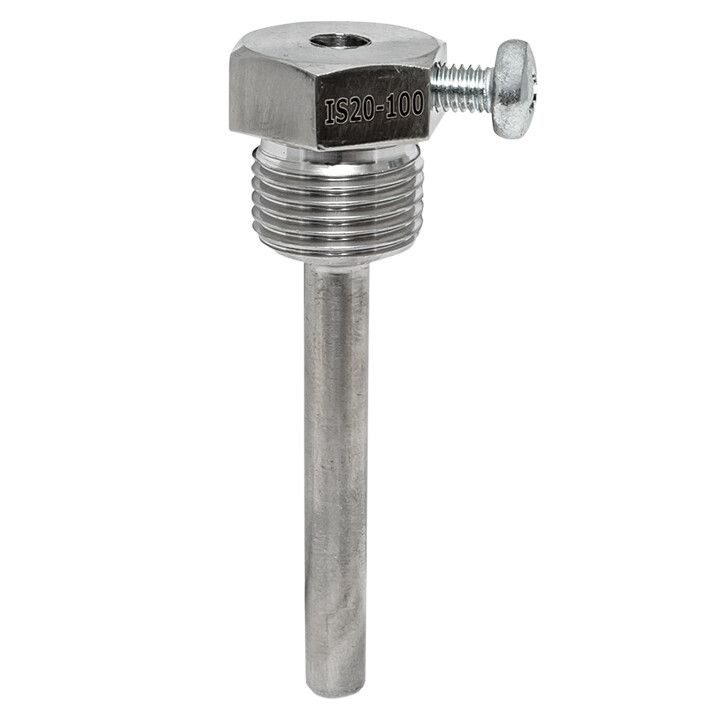

Гильза погружная EKF IS20-100 предназначена для установки датчиков температуры в трубопроводы с возможностью замены датчика без остановки процесса и нарушения герметичности системы. Продукт серий PROxima производства EKF изготовлен из нержавеющей стали и соответствует требованиям промышленного применения.

Назначение и область применения

Гильза погружная EKF IS20-100 используется для защиты датчиков температуры типа RTD20 (корпусной тип) при монтаже в трубопроводы с жидкостями или паром. Она позволяет проводить обслуживание, калибровку или замену датчика без слива среды, демонтировать оборудование и продолжать работу технологической линии. Подходит для систем теплоснабжения, химических производств, пищевой промышленности и других областей, где требуется постоянный контроль температуры.

Технические характеристики

• Резьба: G1/2 – внутренняя цилиндрическая резьба, совместима со стандартными переходниками и адаптерами;
• Длина: 85 мм – определяет глубину погружения датчика в среду; достаточна для точного считывания температуры в большинстве трубопроводов;
• Материал: нержавеющая сталь – устойчив к коррозии, высоким давлениям и агрессивным средам;
• Производство: Россия – соответствие ГОСТ и международным нормам качества;
• Совместимость: исключительно с датчиками EKF RTD20 и аналогичными моделями сторонних производителей с подходящими креплениями.

Совместимость и монтаж

Гильза погружная EKF IS20-100 рассчитана на установку датчиков с резьбой G1/2 и длиной штока до 85 мм. Для монтажа необходимо:

• Закрутить гильзу в предварительно просверленное отверстие в стенке трубопровода с использованием герметика или ленты ФУМ;
• Вставить датчик RTD20 внутрь гильзы до упора и закрепить его контргайкой (при наличии);
• Не допускать перегрузки резьбы – момент затяжки не более 15 Нм;
• Избегать механических повреждений поверхности гильзы во время монтажа – она не имеет покрытия и легко царапается.

Безопасность и стандарты

Гильза погружная EKF IS20-100 изготовлена из материала, соответствующего требованиям DIN EN 10294-1 (нержавеющие стали для трубопроводов). Сертифицирована для работы в условиях повышенного давления и температур до +250 C. Соответствует требованиям безопасности для оборудования, работающего в взрывоопасных зонах класса IECEx и ATEX (при условии правильного монтажа и согласования с датчиком).

Преимущества

• Возможность замены датчика без остановки процесса – снижение простоев и потерь производства;
• Высокая прочность и долговечность за счет нержавеющей стали – срок службы свыше 10 лет в агрессивных средах;
• Локальное производство – быстрая доставка, наличие запчастей и сервисной поддержки в РФ;
• Аналог зарубежных решений – возможность замены дорогостоящих импортных гильз без переделки трубопровода.

Ограничения применения

• Не для монтажа в воздушных средах – требует контакта с жидкой или паровой средой для эффективного теплообмена;
• Не рекомендовано применение с датчиками RTD10 – они имеют другую конструкцию и требуют гильз серии IS10;
• Не предназначен для работы при температурах выше +250 C или ниже −40 C – риск деформации металла и потери герметичности;
• Не использовать в системах с абразивными частицами – возможно эрозионное разрушение стенок гильзы.

Примеры использования

• Обогревательные котлы – контроль температуры воды на выходе;
• Трубопроводы горячего масла – мониторинг нагрева в промышленном оборудовании;
• Цеха пищевой промышленности – термоконтроль в пастеризаторах и стерилизаторах;
• Энергоустановки – наблюдение за температурой пара в пароперегревателях.

Практические советы

• Перед установкой проверьте внутренний диаметр гильзы – он должен свободно проходить через головку датчика RTD20 (обычно 8–10 мм);
• При длительной работе в вязких средах (например, масло, суспензии) периодически осматривайте гильзу на предмет налётов – они влияют на точность показаний;
• Если трубопровод работает под высоким давлением (>16 бар), используйте дополнительно фланцевый крепление вместо резьбового;
• Не забудьте указывать номер модели EKF IS20-100 при заказе запасных частей – другие гильзы с такой же резьбой могут иметь отличную длину или материал.
