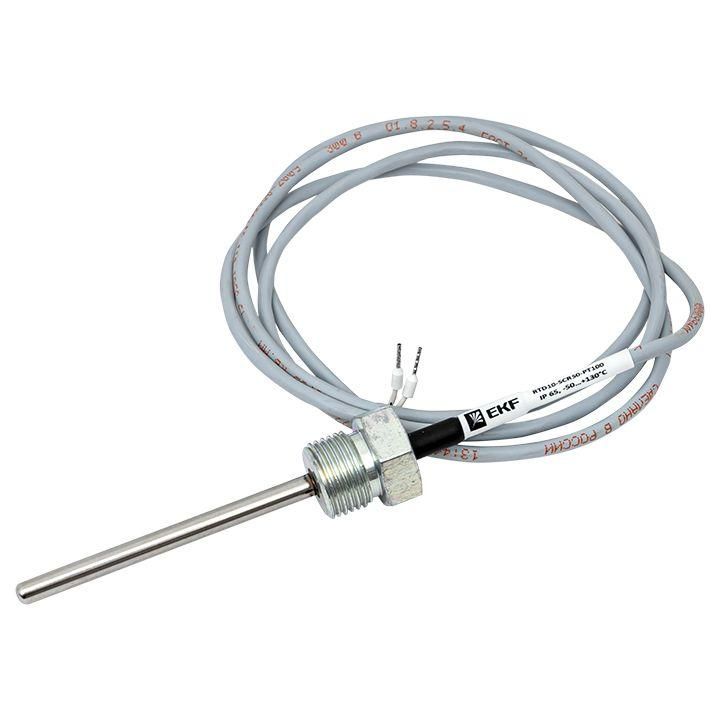

Погружной кабельный датчик температуры жидкости 50 мм | RTD10-SCR50-PT100 EKF

Датчик погружной кабельный температуры жидкости 50 мм от бренда EKF (арт. rtd10-scr50-pt100) предназначен для точного измерения температуры жидких сред в системах отопления, вентиляции и кондиционирования. Кабельная конструкция позволяет легко устанавливать устройство в трубопроводах, бойлерах и других ёмкостях без необходимости сложного монтажа.

Назначение и область применения

Датчик погружной кабельный температуры 50 мм используется для постоянного контроля температуры воды, антифризов, масел и других неагрессивных жидкостей. Подходит для установки в системы HVAC, тепловых пунктах, бойлерах, теплообменниках и циркуляционных контурах. Применяется в жилых, коммерческих и промышленных объектах, где требуется надёжная передача сигнала температуры в автоматические регуляторы.

Технические характеристики

• Диапазон измерений: от –50 C до +130 C - обеспечивает работу в широких условиях, включая зимние условия и высокотемпературные контуры.
• Длина питающего кабеля: 1,5 м - достаточна для вывода сигнала к контроллеру без удлинителей в большинстве типичных установок.
• Сенсор: Pt100 - платиновый термосопротивление с высокой точностью и стабильностью показаний, соответствует международному стандарту IEC 60751.
• Глубина погружения: 50 мм - оптимальна для быстрого реагирования на изменения температуры в потоке жидкости.
• Материал чувствительного элемента: нержавеющая сталь AISI 316L - устойчив к коррозии в водных средах.

Совместимость и монтаж

Датчик pогружной кабельный температуры жидкости 50 мм совместим со всеми контроллерами, принимающими сигнал от Pt100-датчиков. Для подключения используйте клеммы с возможностью компенсации сопротивления проводов (трёхпроводная схема рекомендована для точности).

Установка выполняется через предварительно просверленное отверстие в стенке емкости или трубы. Герметизация достигается за счёт резьбового фланца или уплотнительного кольца (не входят в комплект - требуются дополнительно). Убедитесь, что место монтажа находится в зоне активного движения жидкости - это исключит влияние перегрева от внешних поверхностей.

Безопасность и стандарты

Произведён в соответствии с требованиями российской нормативной базы и является аналогом европейских решений. Соответствует классу защиты IP68 - полностью герметичен, выдерживает длительное погружение в жидкость. Электробезопасность обеспечена согласно ГОСТ Р 51319–99.

Преимущества

• Высокая точность измерений благодаря Pt100-сенсору - минимальная погрешность +-0,1 % от диапазона.
• Российское производство - гарантия доступности запчастей и сервиса.
• Стандартизированная форма - заменяет зарубежные модели без доработки систем управления.
• Кабельная конструкция снижает риск повреждения при монтаже - нет хрупких корпусов или клеммных головок.

Ограничения применения

• Не агрессивным средам: кислоты, щёлочи, растворители - материалы не рассчитаны на них.
• Запрещено использование в паровых системах - максимальная рабочая температура 130 C ниже точки кипения пара при давлении выше атмосферного.
• Кабель 1,5 м недостаточен для удалённых расположений; при необходимости потребуется использовать экранированный удлинитель с сохранением сопротивления проводов.
• Не предназначен для работы в движущихся потоках с частицами - возможно забивание или механическое повреждение.

Примеры использования

• Измерение температуры воды в бойлере солнечной энергетической системы.
• Контроль нагрева теплоносителя в напольном отоплении.
• Фиксация температуры в циркуляционном контуре холодильного оборудования.
• Автоматическое управление насосом в системе горячего водоснабжения.

Практические советы

• Перед установкой проверьте внутренний диаметр отверстия - он должен точно соответствовать 50 мм, чтобы избежать протечек.
• При использовании в системах с частыми колебаниями температуры выбирайте трёхпроводную схему подключения - она минимизирует погрешность от сопротивления кабеля.
• Не допускайте перегиба кабеля радиусом менее 40 мм - это может повредить внутреннюю изоляцию.
• При первом запуске системы убедитесь, что датчик полностью погружён в жидкость - работа “на воздухе” может вызвать ложные значения.
• EKF RTD10-SR50-PT100 можно заменить другими датчиками серии RTD10 с другим сенсором (например, Pt1000), если система поддерживает изменение профиля входа.
