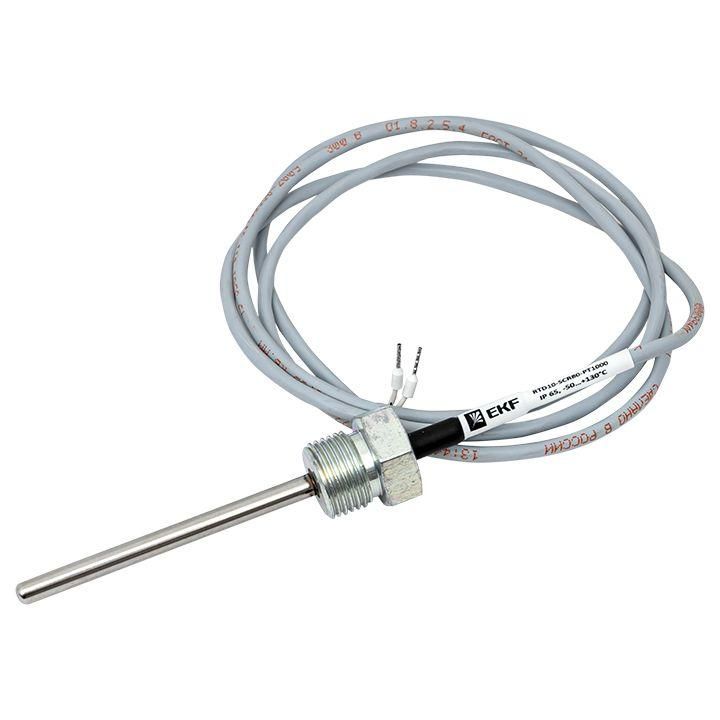

Погружной кабельный датчик температуры жидкости 80 мм | RTD10-SCR80-PT1000 EKF

Датчик температуры жидкости погружной кабельный 80 мм от бренда EKF (арт. rtd10-scr80-pt1000) предназначен для точного измерения температуры воды и других неагрессивных жидких сред в системах отопления, вентиляции и кондиционирования. Его компактная штыревая форма и длинный кабель обеспечивают удобство установки даже в труднодоступных местах.

Назначение и область применения

Этот датчик используется для постоянного контроля температуры в трубопроводах, бойлерах, теплообменниках, расширительных баках и других элементах систем HVAC. Подходит для работы с водой, антифризом, маслом и другими неагрессивными жидкостями. Применяется в жилых, коммерческих и промышленных объектах, где требуется надежная автоматизация тепловых процессов.

Технические характеристики

• Диапазон измерений: от –50 до +130 C - позволяет использовать датчик в широком спектре условий, включая зимние системы отопления и горячее водоснабжение;
• Тип чувствительного элемента: Pt1000 - платиновый терморезистор с высокой стабильностью и точностью, особенно эффективен при малых изменениях температуры;
• Длина кабеля: 1,5 м - обеспечивает гибкость при прокладке проводки к контроллеру или щиту управления;
• Тип конструкции: штырь - твердый металлический стержень длиной 80 мм, который полностью погружается в среду для точного замера;
• Материал корпуса: нержавеющая сталь - устойчив к коррозии и механическому воздействию;
• Стандарт совместимости: соответствует европейским аналогам, легко интегрируется в существующие системы.

Совместимость и монтаж

Датчик rtd10-scr80-pt1000 совместим со всеми устройствами, принимающими сигнал от Pt1000-термосопротивлений - например, с регуляторами температуры EKF PROxima, PLC, термостатами и центральными системами управления зданием. Для установки необходим предварительно просверленный или заранее подготовленный проход в стенке емкости или трубопровода. Диаметр отверстия должен соответствовать внешнему диаметру штыря - обычно 8–10 мм. Кабель выводится через герметичную муфту или gland-проходку. Никаких дополнительных адаптеров или переходников не требует.

Безопасность и стандарты

Произведён в соответствии с российскими нормами качества и является полноценным аналогом западных решений. Электроизоляция кабеля рассчитана на рабочее напряжение до 250 В переменного тока. Сертифицирован для использования в помещениях с повышенной влажностью. Относится к классу защиты IP67 - защищён от пыли и временного погружения в воду, что делает его безопасным для длительной эксплуатации в условиях переполнения или протечек.

Преимущества

• Высокая точность благодаря Pt1000 - минимальная погрешность +-0,1 C в рабочем диапазоне;
• Устойчивость к старению материала - долгий срок службы без калибровки;
• Российское производство - гарантия доступности запчастей и быстрой замены;
• Готов к использованию сразу после установки - не нуждается в доработках или настройке;
• Замена аналогов Siemens, Honeywell, Danfoss - снижает затраты на обслуживание.

Ограничения применения

• Не агрессивным химическим средам - кислотам, щелочам, растворителям; проверьте совместимость материалов перед применением;
• Не рекомендован для потоков с частицами крупнее 1 мм - возможен забив порта или повреждение поверхности датчика;
• Имеет фиксированную длину кабеля - нельзя удлинить самостоятельно без потери точности сигнала;
• Не предназначен для установки в паровые системы - максимальная температура 130 C исключает работу в условиях перегрева пара.

Примеры использования

• Контроль температуры воды в бойлере ГВС в многоквартирном доме;
• Автоматическое управление насосом контура отопления по показаниям температуры в коллекторе;
• Фиксация температурного режима в теплообменнике промышленной установки;
• Подключение к системе “умный дом” для оптимизации энергопотребления.

Практические советы

• Перед установкой убедитесь, что внутренний диаметр отверстия больше диаметра штыря минимум на 0,5 мм - чтобы избежать деформации корпуса при вставке;
• При монтаже в вертикальную трубу направляйте штырь против движения потока - это повысит точность измерения;
• Не допускайте перегиба кабеля радиусом менее 40 мм - это может повредить внутреннюю изоляцию;
• Проверяйте целостность контактов на стороне контроллера - Pt1000 требует четырёхпроводной схемы для максимальной точности;
• При замене старого датчика сверьте тип сенсора - использование Pt100 вместо Pt1000 вызовет ошибки в работе системы.
