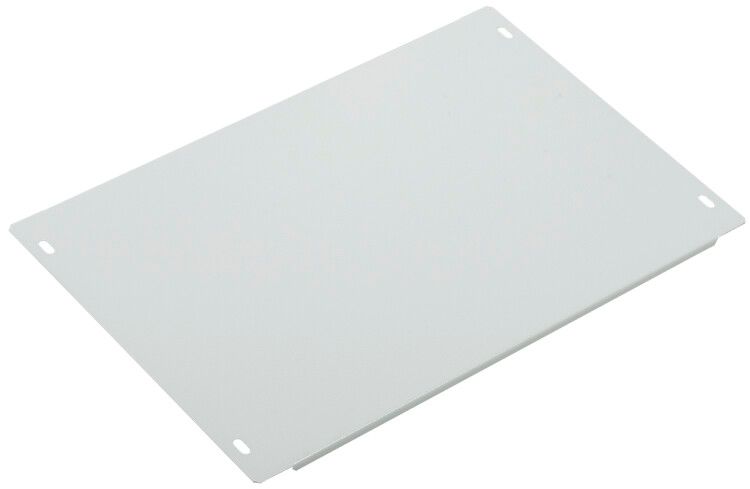

Полка для ВРУ ХХХХх600хХХХ (В=140) SMART | YKV-P-600-B140 IEK

Полка для ВРУ XXXXx600xXXX (В=140) SMART от IEK (ИЭК) - металлическая опора, предназначенная для физического разделения учетного отсека и вводного устройства внутри распределительного щита. Артикул ykv-p-600-b140 используется в комплектации шкафов серии SMART для обеспечения безопасной и упорядоченной установки счетчиков и аппаратуры учета.

Назначение и область применения

Полка для ВРУ XXXXx600xXXX (В=140) SMART применяется внутри вертикальных распределительных устройств (ВРУ) для отделения зоны учёта электроэнергии от вводной части. Это требуется по нормам ПУЭ - чтобы счетчики, трансформаторы тока и другие элементы учёта находились в изолированном отсеке, защищённом от случайного доступа и влияния высоких токов ввода. Подходит для промышленных, коммерческих и жилых объектов, где установлены ВРУ с типовой шириной 600 мм.

Технические характеристики

• Тип: Полка для внутренней установки в ВРУ
• Материал: Сталь - прочная, устойчивая к деформациям, подходит для длительной эксплуатации
• Цвет: RAL 7035 (серый матовый) - совпадает со стандартным цветом корпусов ВРУ серии SMART
• Высота: 140 мм - соответствует требованиям к габаритам учетного отсека
• Ширина: 600 мм - рассчитана на стандартную глубину шкафа ВРУ
• Фиксация: Крепится болтами к боковым стенкам шкафа через предварительно просверленные отверстия

Совместимость и монтаж

Полка для ВРУ XXXXx600xXXX (В=140) SMART совместима с шкафами серии SMART от IEK, имеющими внутреннюю ширину 600 мм. Устанавливается горизонтально между вводными автоматами и счетчиками. Для монтажа требуются два болта M6 или аналогичных, которые входят в комплект сборки шкафа. Не рекомендуется использовать с шкафами других серий - возможны несоответствия по местам крепления и габаритам. Перед установкой проверьте наличие отверстий в боковых стенках шкафа - они должны совпадать с пазами полки.

Безопасность и стандарты

Полка изготовлена из стали, что обеспечивает механическую прочность и соответствие требованиям ГОСТ Р 51321.1 и ПУЭ к конструкциям ВРУ. Материал не выделяет токсичных веществ, не поддерживает горение. Цвет RAL 7035 позволяет легко идентифицировать участок учета визуально, снижая риск ошибок при обслуживании.

Преимущества

• Жесткая конструкция из стали исключает прогиб под весом счетчиков и трансформаторов
• Стандартные размеры обеспечивают быстрый монтаж без доработок
• Цветовое соответствие с корпусом повышает эстетику и удобство осмотра
• Совместима с другими элементами серии SMART - можно собирать полноценный учетный модуль

Ограничения применения

• Не предназначена для установки вне ВРУ - не имеет защиты от внешних воздействий (пыли, влаги)
• Не подходит для шкафов шириной менее 600 мм или более 650 мм
• Не является несущей конструкцией - нельзя крепить тяжелые оборудование (например, силовые преобразователи) напрямую к полке
• Не заменяет заземление - необходимо дополнительно выполнить заземление всей рамы шкафа

Примеры использования

• Установка в ВРУ торгового центра для отделения счетчика ЭnergoMerica от вводного автомата
• Использование в многоквартирном доме при модернизации щита учета
• Применение в производственных цехах для организации отдельного отсека учета по каждому участку

Практические советы

• Перед монтажом убедитесь, что полка полностью вставлена в направляющие - она должна плотно сидеть без люфтов
• Проверьте, чтобы все крепежные отверстия совпадали; если нет - не сверлите самостоятельно, используйте оригинальные шкафы серии SMART
• При использовании нескольких полок - располагайте их так, чтобы провода между счетчиками и трансформаторами не перегибались
• Артикул ykv-p-600-b140 - единственный подходящий вариант для ВРУ с высотой отсека 140 мм; другие модели не взаимозаменяемы
