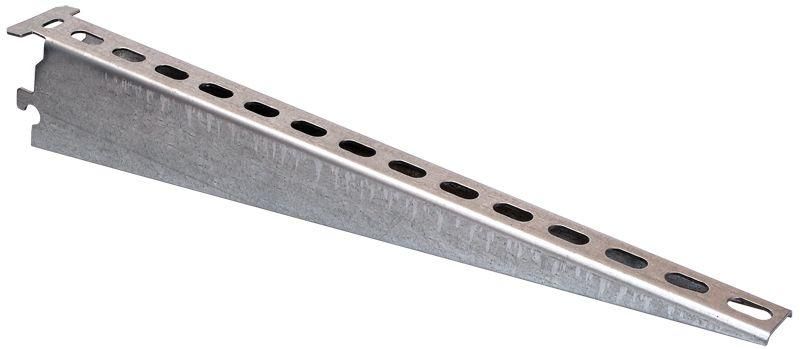

Полка кабельная К1162 УТ1.5 осн.50-300 сталь IEK CLW10-GEM-PK-350-UT15

Полка кабельная К1162 УТ1,5 осн.50-300 сталь от IEK предназначена для надёжного крепления кабельных трасс к потолку или стене в составе систем с использованием стоек К1150–К1155. Благодаря прочной оцинкованной стали и безвинтовому креплению, эта полка обеспечивает долгий срок службы даже в сложных условиях эксплуатации.

Назначение и область применения

Полка кабельная К1162 УТ1,5 осн.50-300 сталь используется для организации кабельных трасс в промышленных объектах, энергообъектах, транспортных узлах и на производстве. Применяется совместно со стойками серии К1150–К1155 для формирования вертикальных и горизонтальных маршрутов прокладки кабелей. Подходит для установки на потолке, где требуется компактное и жесткое крепление без дополнительных элементов.

Технические характеристики

• Ширина лотка: 50–300 мм - позволяет размещать кабели различного количества и сечения;
• Несущая способность: 400 кН - выдерживает значительную нагрузку, включая плотную укладку силовых и контрольных кабелей;
• Толщина материала: 2 мм - обеспечивает высокую механическую прочность и устойчивость к деформациям;
• Материал: оцинкованная сталь с горячим цинкованием - защищает от коррозии в агрессивных средах;
• Цвет: серый - соответствует стандартному цветовому решению промышленных кабельных систем;
• Диапазон рабочих температур: от –60 до +60 C - работает в экстремально холодных и жарких условиях;
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию без замены;
• Нормативный документ: ГОСТ 14918-80 - соответствие государственным требованиям к кабельным конструкциям;
• Тип соединения: безвинтовой разъем - исключает необходимость инструментов при сборке;
• Угол установки: 0° - фиксируется строго горизонтально, без регулировки наклона.

Совместимость и монтаж

Полка К1162 УТ1,5 осн.50-300 сталь совместима только со стойками К1150–К1155. Монтаж выполняется следующим образом:

• Хвостовик полки вводится в предварительно подготовленное отверстие стойки;
• Язычок на хвостовике поворачивается на 90° - происходит автоматическая фиксация;
• При повороте обеспечивается электрический контакт между полкой и стойкой - важный момент для заземления системы.

Не требует болтов, гаек или сверления. Для правильной работы необходимо соблюдать точность посадки - отклонение более чем на 1–2 мм может нарушить фиксацию.

Безопасность и стандарты

Полка К1162 УТ1,5 осн.50-300 сталь изготовлена в соответствии с ГОСТ 14918-80, что гарантирует безопасность при эксплуатации в электроустановках. Горячее цинкование по ГОСТ 15150-69 обеспечивает антикоррозийную защиту, снижающую риск аварий из-за разрушения металла. Электрическая связь с опорными стойками позволяет использовать полку в качестве части системы заземления кабельных трасс.

Преимущества

• Быстрый монтаж без инструментов - экономит время при сборке трасс;
• Высокая несущая способность - подходит для тяжёлых кабельных массивов;
• Устойчивость к коррозии - идеальна для сырых, холодных или промышленных помещений;
• Электрический контакт при монтаже - упрощает реализацию системы заземления;
• Долгий срок службы - снижает затраты на обслуживание и замену.

Ограничения применения

• Подходит только для крепления к стойкам К1150–К1155 - несовместима с другими типами кронштейнов или креплений;
• Фиксированная ширина - нельзя изменить ширину лотка после установки; выбирать нужно заранее по расчётной нагрузке;
• Нет возможности регулировки угла - не применяется там, где нужен наклон или изгиб трассы;
• Не рекомендуется для открытых участков с постоянным воздействием атмосферных осадков - хотя цинк защищает, длительное намокание может снизить срок службы.

Примеры использования

• Производственные цеха - крепление кабелей к потолку над станками и конвейерами;
• Энергетические подстанции - организация кабельных трасс внутри закрытых распределительных устройств;
• Железнодорожные терминалы - прокладка сигнальных и силовых кабелей в холодных регионах;
• Логистические склады - монтаж кабелей для систем видеонаблюдения и управления доступом.

Практические советы

• Перед заказом проверьте ширину лотка - она должна соответствовать максимальному числу кабелей с учётом запаса на охлаждение (не менее 20% свободного пространства);
• При монтаже убедитесь, что стойка К1150–К1155 имеет подходящее отверстие - диаметр должен точно соответствовать хвостовику полки;
• Для систем с повышенными требованиями к заземлению используйте эту полку в сочетании с заземляющими перемычками на концах трассы;
• При работе в помещениях с высокой влажностью дополнительно контролируйте состояние цинкового покрытия каждые 3–5 лет;
• Артикул clw10-gem-pk-350-ut15 указывает на принадлежность к серии CLW - все элементы этой серии взаимозаменяемы и совместимы друг с другом.
