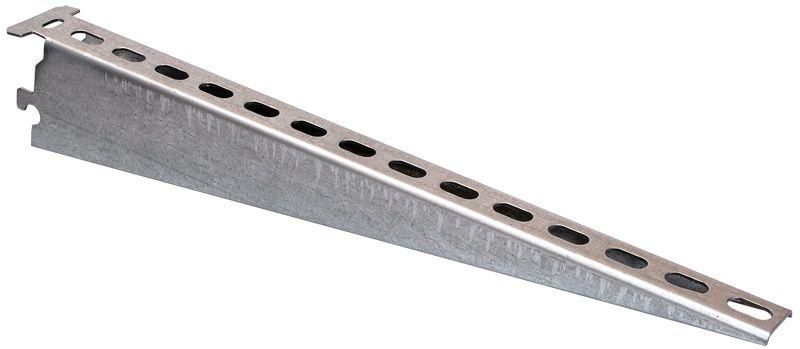

Полка кабельная К1161 УТ1.5 осн.50-200 сталь IEK CLW10-GEM-PK-250-UT15

Полка кабельная К1161 УТ1.5 сталь от IEK - элемент кабельной системы для надёжного крепления кабельных лотков к потолку или стене через стойки серии К1150–К1155. Продукт выполнен из оцинкованной стали с гарантией долговечности до 20 лет и соответствует требованиям ГОСТ 14918-80.

Назначение и область применения

Полка кабельная К1161 УТ1.5 сталь предназначена для сборки кабельных трасс в помещениях с высокими требованиями к прочности и защите от коррозии. Используется в коммерческих зданиях, промышленных объектах, энергообъектах и транспортной инфраструктуре. Подходит для удержания кабельных лотков шириной 50–200 мм, когда требуется жесткая и электрически замкнутая система.

Технические характеристики

• Несущая способность: 275 кН - выдерживает значительные нагрузки, включая плотную укладку кабелей и дополнительные весовые воздействия;
• Материал: оцинкованная сталь с горячим цинкованием (УТ1.5) - обеспечивает устойчивость к коррозии даже в агрессивных средах;
• Толщина металла: 2 мм - достаточна для сохранения формы под нагрузкой и предотвращает деформацию;
• Ширина лотка: 50–200 мм - совместима с большинством стандартных кабельных лотков;
• Способ монтажа: потолочный - крепится исключительно к вертикальным стойкам, не предназначен для прямого крепления к поверхности;
• Тип соединения: безвинтовой разъем - позволяет собирать систему без инструментов;
• Рабочий температурный диапазон: от –60 C до +60 C - подходит для холодных складов, улиц, производственных помещений с перепадами температур;
• Цвет: серый - единый внешний вид с другими элементами серии CLW;
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены;
• Нормативный документ: ГОСТ 14918-80 - соответствие государственным стандартам на кабельные системы.

Совместимость и монтаж

Полка К1161 УТ1.5 сталь совместима только со стойками серии К1150–К1155. Монтаж выполняется так: хвостовик полки вставляется в отверстие стойки, затем язычок поворачивается на 90° - это фиксирует изделие механически и создаёт электрический контакт между полкой и стойкой. Нет необходимости использовать болты, гайки или шурупы. Для правильной работы важно, чтобы стойка имела точно подходящее отверстие - несовместимые стойки не обеспечивают надёжную фиксацию.

Безопасность и стандарты

Полка К1161 УТ1.5 сталь изготовлена в соответствии с ГОСТ 14918-80, что гарантирует безопасность при использовании в электроустановках. Горячее цинкование соответствует ГОСТ 15150-69 - обеспечивает антикоррозийную защиту без дополнительных покрытий. Электрическое соединение с опорными стойками делает систему потенциально равнопотенциальной, что снижает риск возникновения напряжения на корпусах оборудования.

Преимущества

• Быстрый монтаж без инструментов - экономит время при сборке кабельных трасс;
• Высокая несущая способность - допускает установку тяжёлых кабельных пучков;
• Долговечность - срок службы 20 лет минимизирует затраты на обслуживание;
• Электрическая целостность системы - соединение с стойкой создаёт непрерывный проводящий контур;
• Устойчивость к экстремальным температурам - работает в условиях сурового климата и промзон.

Ограничения применения

• Не применяется для прямого крепления к стене или потолку - требует обязательного использования стоек К1150–К1155;
• Не подходит для кабельных лотков шириной более 200 мм - возможна потеря устойчивости;
• Запрещено применять в местах постоянного контакта с открытым пламенем или расплавленным металлом - материал не огнестойкий;
• Не рекомендовано использование в средах с высокой концентрацией кислот или щелочей - хотя цинкование защищает, длительный контакт с агрессивными веществами может вызвать коррозию.

Примеры использования

• Производственные цеха - крепление кабелей питания к станкам и автоматическим линиям;
• Жилые и офисные здания - организация кабельных трасс в технических этажах и подвесных потолках;
• Энергетические объекты - монтаж силовых и сигнальных кабелей в подстанциях и распределительных пунктах;
• Транспортные терминалы - кабельные системы в депо, вокзалах, на платформах с перепадами температур.

Практические советы

• Перед монтажом проверьте, что стойка имеет отверстие под хвостовик полки К1161 - не все модели стояк совместимы;
• При укладке кабелей не перегружайте полку сверх 275 кН - распределите нагрузку на несколько полок;
• Для удобства сборки используйте комплекты из одной серии - все элементы CLW имеют одинаковый шаг и форму креплений;
• При работе в сыром или пыльном помещении регулярно осматривайте места соединений - хотя цинкование защищает, механические части могут забиваться грязью;
• Артикул clw10-gem-pk-250-ut15 указывает на типоразмер и исполнение - при закупке запасных частей используйте именно этот код.
