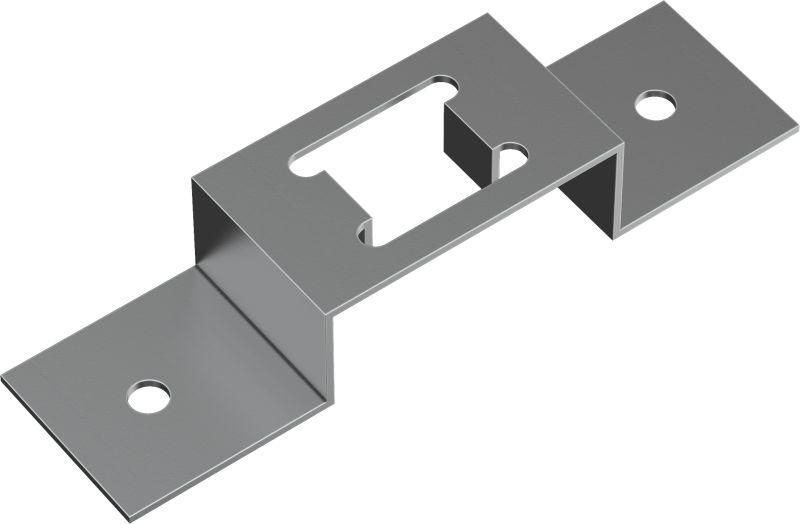

Скоба К1157 УТ1,5 | CLW10-GEM-KS-1157-UT15 IEK

Скоба К1157 УТ1,5 от IEK предназначена для надёжного крепления стоек серии К1150–К1155 к потолочным конструкциям. Благодаря горячему цинкованию и высокой прочности, эта скоба выдерживает нагрузки до 60 кг и работает в широком диапазоне температур - от -60 до +60 C. Артикул clw10-gem-ks-1157-ut15 соответствует серии CLW и стандартизирован по ГОСТ 14918-80.

Назначение и область применения

Скоба К1157 УТ1,5 используется исключительно для фиксации вертикальных стоек К1150–К1155 к несущим поверхностям - например, бетонному перекрытию или металлической конструкции. Применяется в системах кабельной трассы, когда требуется жесткая и долговечная опора для кабельных каналов или лотков. Подходит для промышленных объектов, производственных помещений, трансформаторных подстанций и других мест с повышенными требованиями к надёжности крепления.

Технические характеристики

• Максимальная нагрузка: 60 кг - обеспечивает устойчивость при установке нескольких стоек или тяжёлых кабельных лотков;
• Материал: оцинкованная сталь - повышает коррозионную стойкость и долговечность;
• Тип соединения: винтовое - позволяет использовать болты М8–М10 для крепления к основанию;
• Способ монтажа: потолочный - рассчитана на установку сверху, без необходимости доступа снизу;
• Толщина материала: 2 мм - достаточна для восприятия динамических и статических нагрузок;
• Защитное покрытие: горячее цинкование по ГОСТ 15150-69 - создаёт плотный слой цинка, защищающий от ржавчины даже в агрессивной среде;
• Диапазон рабочих температур: от -60 до +60 C - подходит для холодных складов, улиц, неотапливаемых зданий и теплых производств;
• Гарантийный срок: 36 месяцев - подтверждает качество изготовления и соответствие нормативам;
• Нормативный документ: ГОСТ 14918-80 - изделие сертифицировано и соответствует государственным стандартам на крепёж для электрооборудования.

Совместимость и монтаж

Скоба К1157 УТ1,5 совместима только со стойками серии К1150–К1155. Для монтажа необходимо предварительно просверлить отверстия в потолке под крепёж (болт М8 или М10). Скоба крепится к основе через два отверстия в её основании. После этого стойка вставляется в верхнюю часть скобы и фиксируется гайкой. Не используйте саморезы - они не обеспечивают требуемую несущую способность. Диаметр отверстий в скобе рассчитан под стандартные метрические болты, что упрощает замену комплектующих.

Безопасность и стандарты

Скоба К1157 УТ1,5 изготавливается в соответствии с ГОСТ 14918-80, который регламентирует требования к крепёжным элементам для кабельных систем. Горячее цинкование соответствует ГОСТ 15150-69 - гарантирует устойчивость к воздействию влаги, химически активных веществ и перепадов температур. Сертификация по этим стандартам делает продукцию безопасной для использования в условиях повышенной опасности, включая производственные помещения с возможностью контакта с маслом, щелочью или солями.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм и качественному цинкованию;
• Устойчивость к коррозии - особенно важна в сырых, холодных или химически агрессивных средах;
• Простота монтажа - не требует специальных инструментов, достаточно обычного сверла и гаечного ключа;
• Совместимость с официальной серией К1150–К1155 - минимизирует риск ошибок при сборке системы кабельной трассы;
• Долгий срок службы - гарантированные 3 года эксплуатации без потери функциональности.

Ограничения применения

Скоба К1157 УТ1,5 нельзя применять для крепления других типов стоек - несовместимые модели не будут правильно фиксироваться, что снижает устойчивость всей системы. Также запрещено использовать её для вертикального крепления к стенам - она спроектирована исключительно для потолочных установок. Нагрузка выше 60 кг недопустима - это может вызвать деформацию или отказ крепления. Не рекомендуется применять в условиях постоянного погружения в воду - хотя цинкование защищает от влаги, длительное воздействие воды может привести к коррозии в местах соединений.

Примеры использования

• Фиксация стоек кабельного канала в цеху металлургического завода;
• Подвеска лотков с силовыми кабелями в распределительном пункте на открытой площадке;
• Установка кабельных маршрутов в холодильных камерах с температурой ниже -40 C;
• Монтаж трассы в подвале здания с высокой влажностью и риском конденсата.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в потолке были точно расположены - смещение более чем на 2 мм затруднит установку скобы;
• Используйте анкерные болты или химические анкеры при креплении к бетону - саморезы не подходят;
• Не перетягивайте гайки при фиксации стойки - это может повредить резьбу внутри скобы;
• При работе в условиях сильной вибрации (например, рядом с насосами или компрессорами) дополнительно закрепите стойку хомутом;
• Артикул clw10-gem-ks-1157-ut15 легко заказывается в комплекте со стойками К1150–К1155 - это гарантирует точное соответствие всех элементов системы.
