Оптическая полка выдвижная 1U с адатерами 8 х duplex SC ОМ2 в комплекте лицевой панелью, пигтейлами, сплайс-кассет(ой/ами) и гильз | RNFP50DSCU8 D ДКС

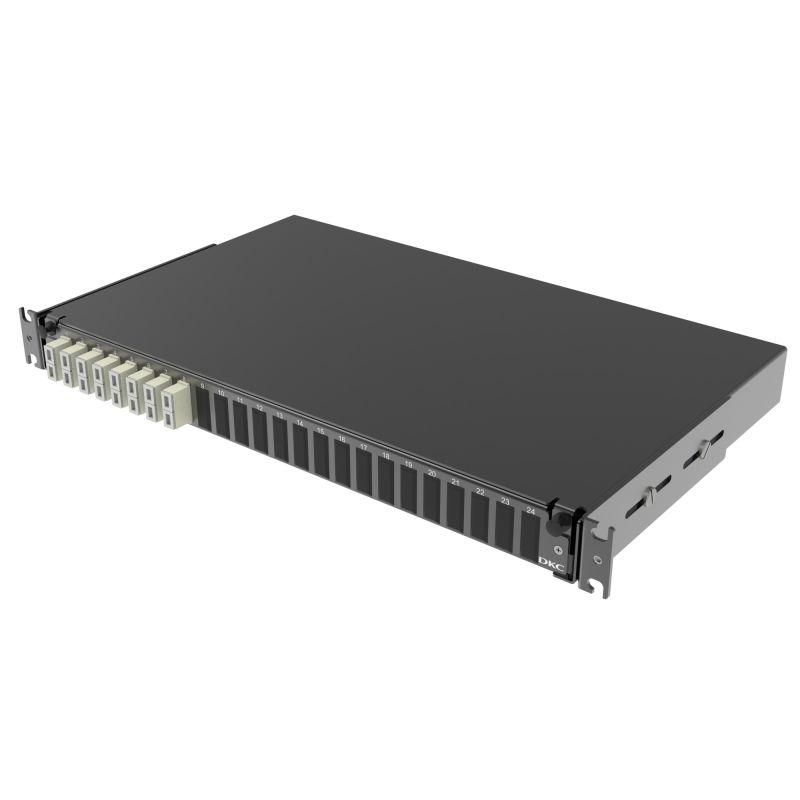

Оптическая полка выдвижная 1U с адаптерами 8 x duplex SC ОМ2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС DKC - это готовый модуль для организации распределения и соединения оптоволоконных линий в 19-дюймовых стойках. Бренд DKC и артикул rnfp50dscu8 указывают на серию RAM telecom, предназначенную для надежного монтажа в центрах связи и телекоммуникационных шкафах.

Назначение и область применения

Оптическая полка выдвижная 1U с адаптерами 8 x duplex SC ОМ2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС DKC используется для терминализации и перекрестного соединения оптических кабелей в сетях передачи данных. Подходит для установки в серверных, телекоммуникационных и распределительных шкафах. Применяется в FTTH, корпоративных сетях, на базах операторов связи и в объектах с высокими требованиями к плотности монтажа.

Технические характеристики

• Высота: 1 U (44,45 мм)
• Тип адаптеров: 8 × SC Duplex
• Класс волокна: OM2 (поддерживает до 1 Гбит/с на 550 м)
• Тип монтажа: фронтальный, в 19-дюймовые стойки
• Наличие корпуса: да, металлический, черный цвет
• Наличие фронтальной панели: да, с возможностью доступа к адаптерам без извлечения полки
• Комплектация: 8 пигтейлов, одна сплайс-кассета, 8 гильз КДЗС
• Количество вводов кабеля: 4 (сзади)
• Регулируемая глубина посадки: за счет крепежных уголков

Совместимость и монтаж

Оптическая полка выдвижная 1U с адаптерами 8 x duplex SC ОМ2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС DKC совместима со всеми стандартными 19-дюймовыми стойками. Монтаж осуществляется через регулируемые угловые кронштейны - они позволяют точно задать глубину установки в зависимости от габаритов шкафа. Полка выдвигается для удобного доступа к сплайс-кассете и адаптерам, что особенно важно при обслуживании. Все кабельные вводы расположены с тыльной стороны - это позволяет провести запитку кабелей до установки полки в стойку.

Безопасность и стандарты

Конструкция соответствует требованиям к механической прочности и защите волокон при многократных циклах выдвижения. Использование гильз КДЗС обеспечивает надежную защиту сварных соединений от изгиба и механических повреждений. Нет специальных требований к температурному режиму - работает в пределах стандартных условий для телекоммуникационного оборудования (-10C…+50C).

Преимущества

• Готовая комплектация: все необходимое - адаптеры, пигтейлы, кассета, гильзы - уже установлено, не требуется допокупка элементов.
• Удобство сервиса: выдвижная конструкция позволяет работать с волокнами без демонтажа всей стойки.
• Экономия места: 8 портов в одном слоте 1U обеспечивают высокую плотность размещения.
• Стандартный интерфейс: SC Duplex - наиболее распространенный тип в корпоративных и ISP-сетях.
• Защита соединений: гильзы КДЗС и кассета минимизируют риск повреждения волокон при перемещении.

Ограничения применения

• Не предназначена для работы с одноволоконными (single-fiber) системами - только с duplex SC.
• Поддерживает только волокно класса OM2; для OM3/OM4/OS2 потребуется другая модель.
• Не имеет встроенной защиты от пыли/влаги - не применяется вне закрытых помещений.
• Максимальное количество вводов - 4, что может быть недостаточно для крупных распределительных точек.

Примеры использования

• Центральная точка FTTx в жилом доме - заведение основного кабеля и розлив на 8 абонентских линий.
• Распределительный шкаф в офисе - переход с магистрального волокна на локальные каналы.
• Телеком-шкаф на базе оператора - организация выходов на оборудование типа OLT.
• Интеграция в существующую стойку с другими 1U-модулями - например, рядом с SFP-коммутаторами.

Практические советы

• Перед монтажом проверьте диаметр входящих кабелей - он должен подходить под вводы (обычно до 10–12 мм).
• При прокладке пигтейлов не допускайте острых изгибов - радиус меньше 30 мм снижает надежность сигнала.
• Обязательно используйте маркировочные бирки на каждом пигтейле - это ускоряет диагностику и ремонт.
• При замене адаптеров - только оригинальные SC Duplex, совместимые с OM2. Не используйте LC или ST.
• После сборки протестируйте каждый канал - даже один дефектный сплайс может нарушить всю цепочку.
