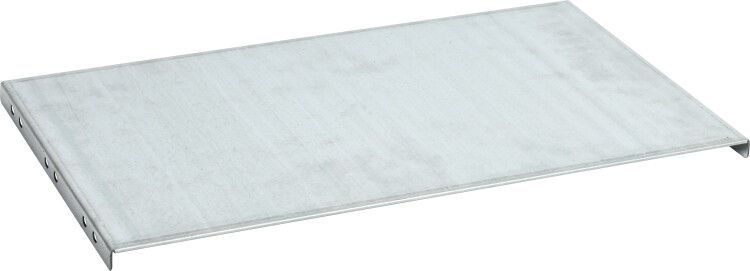

Полка разделительная 800ммх400мм | YKM40D-FO-VS-080-040 FORMAT IEK

Полка разделительная 800х400 от IEK (ИЭК), артикул ykm40d-fo-vs-080-040, предназначена для организации внутреннего пространства электротехнических шкафов. Изготовлена из оцинкованной стали, обеспечивает долговечную и надежную фиксацию оборудования в рамках серии FORMAT.

Назначение и область применения

Полка разделительная 800х400 используется для создания горизонтальных уровней внутри электротехнических шкафов. Её основная задача - разделить пространство на зоны, чтобы упорядочить установку автоматических выключателей, контакторов, реле, трансформаторов и других компонентов. Применяется в промышленных щитах, распределительных устройствах, системах управления и автоматизации.

Технические характеристики

• Размеры: 800 мм (длина) × 400 мм (глубина)
• Материал: сталь с цинковым покрытием
• Отделка: оцинкованная - защищает от коррозии
• Цвет: серый
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Полка разделительная 800х400 совместима со шкафами серии FORMAT от IEK, а также с другими шкафами, имеющими стандартный шаг крепления 25 мм или 50 мм. Монтируется на направляющие профили или кронштейны с помощью самонарезающих винтов. Учитывайте посадочные отверстия - они рассчитаны под типовые крепежи для шкафов промышленного класса. Для жесткой фиксации рекомендуется использовать болты M4–M5.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в закрытых помещениях. Оцинкованное покрытие снижает риск возникновения гальванической коррозии между металлическими элементами шкафа. Не применяется во взрывоопасных средах или на открытом воздухе без защиты корпуса.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к коррозии - цинкование продлевает срок службы
• Стандартные размеры обеспечивают совместимость с большинством промышленных шкафов
• Не требует специального обслуживания
• Поддерживает равномерное распределение нагрузки по всей площади

Ограничения применения

Полка разделительная 800х400 не предназначена для установки вне электротехнических шкафов. Не следует использовать её в условиях постоянного воздействия воды, агрессивных химикатов или температур выше +60 C. Также она не подходит для крепления тяжелого оборудования массой более 50 кг без дополнительной опоры.

Примеры использования

• Разделение зон управления и силовой части в щите АВР
• Фиксация модульных устройств в распределительном шкафу на производстве
• Обустройство уровня для реле времени и терморегуляторов в системах HVAC
• Организация места под преобразователи частоты в станциях управления конвейерами

Практические советы

• Перед монтажом проверьте соответствие размеров полки внутренним габаритам шкафа - 800×400 мм должны свободно помещаться с запасом 5–10 мм по периметру.
• При установке нескольких полок оставляйте минимум 100 мм вертикального зазора между ними для теплоотвода и доступа к клеммам.
• Для усиления жесткости при больших нагрузках используйте дополнительные поддерживающие уголки.
• При замене старой полки - сверьте отверстия под крепление; формат крепежа у IEK (ИЭК) стандартизирован, но отличается у некоторых конкурентов.
