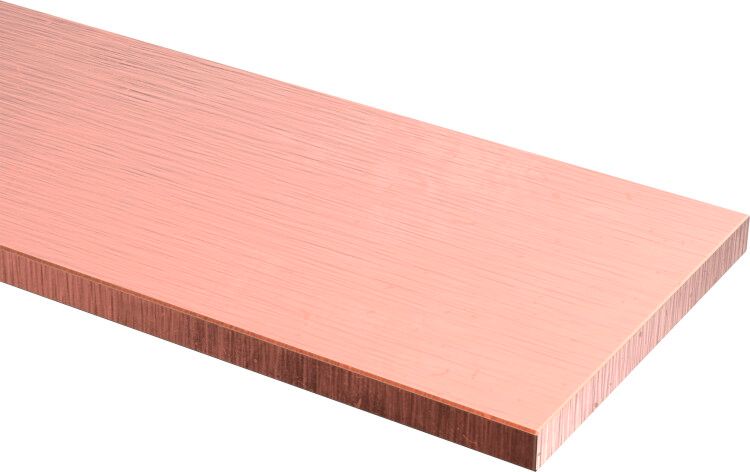

Полоса 40х4 мм, 4 м, медь IEK (ИЭК) ZPS10-50-040-004

Полоса медная 40х4мм (4м) от бренда IEK - это гибкий и надёжный проводник из меди, предназначенный для создания заземляющих систем в зданиях. Артикул zps10-50-040-004 обеспечивает долговечную передачу тока утечки и безопасное уравнивание потенциалов, особенно там, где важна высокая проводимость и механическая прочность.

Назначение и область применения

Полоса медная 40х4мм (4м) применяется в электромонтажных работах для:

• Создания главной заземляющей шины (ГЗШ) в распределительных устройствах;
• Обустройства контура заземления здания - соединения вертикальных электродов между собой;
• Выполнения мероприятий по уравниванию потенциалов внутри помещений (например, в ванных комнатах, на производствах);
• Подключения оборудования к системе заземления через жесткие соединения.

Подходит для прокладки в помещениях, на открытых площадках и в земле - благодаря материалу и толщине выдерживает длительные нагрузки.

Технические характеристики

• Форма и размеры: прямоугольная полоса 40 мм шириной и 4 мм толщиной - оптимальное соотношение для хорошей проводимости и удобного крепления;
• Материал: медь высокой чистоты - обеспечивает низкое электрическое сопротивление и устойчивость к коррозии;
• Длина: 4 метра - готовый отрез, не требует резки при типовой установке;
• Поверхность: необработанная - без лакового или оцинкованного покрытия, что позволяет легко паять, сваривать или фиксировать болтовыми соединениями;
• Срок службы: до 30 лет - при соблюдении условий монтажа и отсутствии агрессивной среды.

Совместимость и монтаж

Полоса медная 40х4мм (4м) совместима с любыми стандартными заземляющими элементами: болтовыми клеммами, зажимами типа “краб”, а также с медными шинами других производителей при одинаковых габаритах.

Для монтажа рекомендуется:

• Использовать болты M8–M12 с шайбами и гайками для плотного контакта;
• Чистить контактные поверхности от оксидов перед сборкой;
• Фиксировать полосу к основанию с шагом не более 1 метра при горизонтальной прокладке;
• При проходе через бетон или землю - защищать от механических повреждений (например, пластиковыми трубами или кожухами).

Посадочный диаметр для крепления - не менее 8 мм, чтобы исключить деформацию материала.

Безопасность и стандарты

Полоса соответствует требованиям ГОСТ 10434 и ПУЭ для устройств заземления. Медный проводник обеспечивает безопасное отведение тока замыкания, снижает риск поражения электрическим током и предотвращает возгорания при аварийных ситуациях.

Преимущества

• Высокая электропроводность - лучше, чем у стали или алюминия;
• Механическая прочность - не деформируется при правильном креплении;
• Стабильность параметров - не теряет проводимость со временем;
• Легко соединяется - можно паять, сваривать, использовать болтовые соединения без специальных переходников.

Ограничения применения

• Не следует применять в агрессивных химических средах (например, в кислотных цехах без защиты) - медь подвержена коррозии при воздействии серы, хлора, кислот;
• При прокладке в земле требуется дополнительная защита от электрохимической коррозии - например, обертывание антикоррозийным составом или использование полиэтиленовой оболочки;
• Не предназначен для работы в условиях постоянных вибраций без жесткой фиксации - возможна усталостная трещина в месте изгиба.

Примеры использования

• Главная заземляющая шина в щите 0,4 кВ многоэтажного дома;
• Связка между угловыми заземлителями в частном доме;
• Соединение металлических корпусов станков с общей сетью заземления на заводе;
• Уравнивание потенциалов в банях, бассейнах, лабораториях.

Практические советы

• Перед монтажом проверьте, что полоса имеет равномерную толщину - перепады могут указывать на брак;
• При необходимости удлинения - используйте только медные соединители с двойным зажимом; не допускайте скруток;
• Для контроля качества соединения - измеряйте сопротивление между точками после монтажа (не выше 0,1 Ом);
• Артикул zps10-50-040-004 часто заказывают комплектом с другими элементами системы заземления - проверяйте наличие всех деталей перед началом работ.
