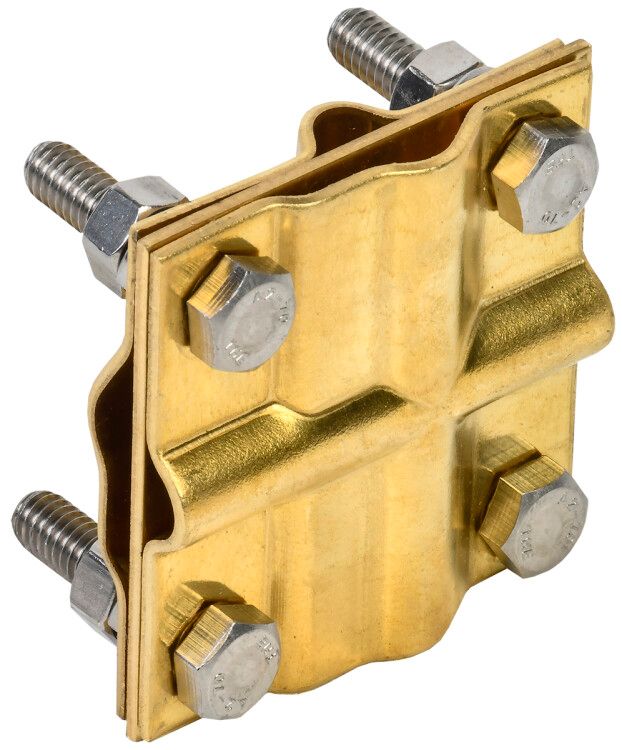

Зажим заземления крестообразный полоса/пруток-полоса/пруток латунь IEK - ZGC13-40-1-16-40

Зажим заземления крестообразный полоса-пруток/полоса-пруток латунь от бренда IEK предназначен для надёжного соединения заземляющего стержня с металлической полосой или круглым проводником. Артикул zgc13-40-1-16-40 обеспечивает долговечное соединение в условиях повышенной влажности и агрессивной среды благодаря материалу из латуни.

Назначение и область применения

Зажим заземления крестообразный полоса-пруток/полоса-пруток латунь применяется для создания электрического контакта между вертикальным заземляющим стержнем (прутком) и горизонтальным заземляющим проводником (полосой). Подходит для установки в системах молниезащиты, заземления промышленных объектов, трансформаторных подстанций, энергообъектов и других мест, где требуется прочное и устойчивое к коррозии соединение.

Технические характеристики

• Материал: латунь - высокая электропроводность, устойчивость к окислению и механическая прочность;
• Ширина зажима для плоского проводника: 40 мм - подходит для стандартных медных или стальных полос шириной до этого значения;
• Диаметр зажима для круглого проводника: 40 мм - позволяет фиксировать крупногабаритные стержни, например, из стали или меди;
• Размер зажимаемых круглых проводников: 8–10 мм - оптимальная рабочая зона для типовых заземляющих стержней;
• Срок службы: 30 лет - гарантирует длительную работу без замены при соблюдении условий эксплуатации;
• Тип соединения: крестообразный - обеспечивает перпендикулярное соединение стержня и полосы;
• Наличие разделительной пластины - исключает гальваническую коррозию при контакте разнородных металлов (например, сталь и медь).

Совместимость и монтаж

Зажим совместим с круглыми проводниками диаметром 8–10 мм и плоскими полосами шириной до 40 мм. Для монтажа необходимо:

• Очистить поверхности проводников от ржавчины, краски и грязи;
• Установить зажим так, чтобы стержень проходил через центральное отверстие, а полоса располагалась под углом 90°;
• Затянуть болты равномерно, не допуская перекоса - это сохраняет герметичность контакта;
• Не использовать с проводниками меньше 8 мм или больше 10 мм - возможен слабый контакт или повреждение корпуса.

Безопасность и стандарты

Зажим соответствует требованиям к заземляющим устройствам, применяемым в электроустановках согласно ГОСТ Р 50571 и ПУЭ. Латунный корпус не выделяет токсичных веществ, не нагревается при нормальных токах утечки. Разделительная пластина снижает риск возгорания за счёт предотвращения электрохимической коррозии.

Преимущества

• Высокая устойчивость к коррозии благодаря латуни - особенно важно во влажных и агрессивных средах;
• Разделительная пластина исключает контакт между разными металлами - продлевает срок службы всей системы заземления;
• Крестообразная форма обеспечивает жёсткое и стабильное положение стержня относительно полосы - минимизирует механические нагрузки на соединение;
• Долгий срок службы - не требует обслуживания в течение 30 лет при правильном монтаже.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводниками - возможна химическая реакция с латунью;
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или температур выше +100 C;
• Не подходит для соединений с проводниками диаметром менее 8 мм или более 10 мм - потеря эффективности контакта;
• Не следует применять в качестве основного заземляющего элемента в сетях с напряжением выше 1000 В без дополнительной защиты и проверки проектом.

Примеры использования

• Подключение стального заземляющего стержня к медной полосе в контуре заземления промышленного цеха;
• Фиксация медного прутка к стальной полосе в системе молниезащиты здания;
• Соединение заземляющего провода с вертикальным электродом на подстанции или распределительном пункте;
• Обустройство заземления на объектах с высокой влажностью - водоочистные сооружения, тепловые сети, подземные камеры.

Практические советы

• Перед установкой протестируйте сопротивление контакта - после затяжки оно должно быть ниже 0,1 Ом;
• При использовании в агрессивной среде (солёный воздух, химические испарения) дополнительно покрывайте место соединения антикоррозийной смазкой;
• Проверяйте плотность затяжки болтов ежегодно - даже при 30-летнем сроке службы возможна усталость материала;
• Выбирайте этот зажим, когда нужна комбинация круглого и плоского проводника - он единственный в своём классе с такой геометрией и компоновкой;
• Артикул zgc13-40-1-16-40 - точный аналог для замены старых моделей IEK; не путайте с другими сериями, имеющими другие размеры.
