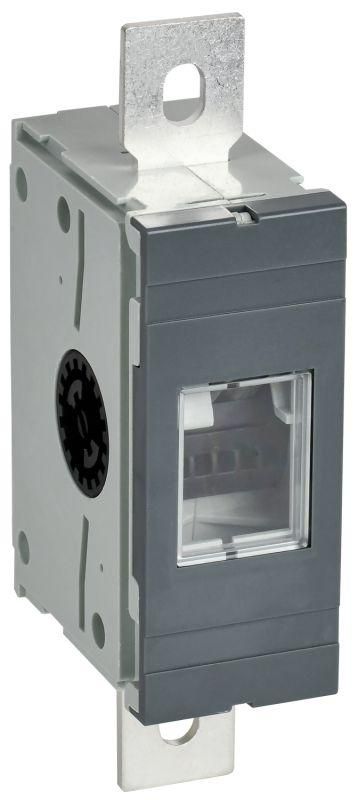

Полюс силовой ВРК 800А KARAT IEK KA-VR10D-SP-0800

Полюс силовой ВРК 800А - компонент для расширения возможностей выключателя-разъединителя KARAT IEK, позволяющий увеличивать количество полюсов в сборке до требуемой конфигурации. Артикул ka-vr10d-sp-0800 предназначен для работы в составе силовых цепей с током до 800 А.

Назначение и область применения

Полюс силовой ВРК 800А используется исключительно как модульный элемент в составе выключателей-разъединителей серии KARAT IEK. Он не является самостоятельным устройством - его устанавливают на базовый корпус, чтобы увеличить число полюсов и адаптировать аппарат под конкретную схему управления. Применяется в распределительных устройствах, щитах автоматизации, на производствах с высокими нагрузками: конвейерах, насосных станциях, системах нагрева, промышленных станках.

Технические характеристики

• Номинальный ток: 800 А
• Тип: силовой полюс для выключателя-разъединителя
• Совместим с сериями: KARAT IEK
• Монтаж: шинный, на базовые корпуса серии KARAT
• Не имеет собственной коммутационной способности - работает только в паре с основным устройством

Совместимость и монтаж

Полюс силовой ВРК 800А совместим только с выключателями-разъединителями KARAT IEK, имеющими соответствующую механическую и электрическую платформу. Устанавливается на уже смонтированный базовый корпус через фиксирующие защелки и шины. Для правильного соединения необходимо использовать оригинальные контактные шины и зажимы из комплекта KARAT. Нельзя устанавливать этот полюс на другие бренда или модели вне серии KARAT - физическая и электрическая совместимость отсутствует.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает безопасную изоляцию и механическую устойчивость при работе в условиях повышенной влажности и перегрузок. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Позволяет гибко настраивать количество полюсов без замены всего аппарата
• Уменьшает время монтажа и стоимость системы по сравнению с установкой полноценного нового выключателя
• Обеспечивает единый стиль и надёжность всей сборки благодаря однородному исполнению серии KARAT
• Поддерживает одинаковое усилие привода и синхронность всех полюсов при включении/выключении

Ограничения применения

• Не применяется самостоятельно - требует базового корпуса KARAT
• Не рассчитан на частые операции включения/отключения - предназначен для редкого ручного переключения
• Запрещено использование в цепях переменного тока выше 1000 В или постоянного тока выше 1500 В
• Не подходит для взрывоопасных сред - не имеет защиты Ex

Примеры использования

• Добавление третьего полюса в трёхфазную сеть для контроля отключения нулевого провода
• Сборка четырёхполюсного выключателя-разъединителя для питания оборудования с двумя фазами и нулём + заземление
• Расширение существующей ячейки в щите управления на заводе, где требуется больше контактов без замены основного аппарата

Практические советы

• Перед монтажом проверьте, что базовый корпус KARAT имеет свободные места для установки дополнительного полюса - не все модели поддерживают расширение
• Используйте только оригинальные контактные шины от IEK - сторонние детали могут вызвать перегрев или плохой контакт
• После установки всех полюсов выполните визуальную проверку синхронности движения рычагов - они должны перемещаться одновременно
• При использовании в условиях пыли или влаги рекомендуется дополнительно герметизировать стыки между полюсами
• Артикул ka-vr10d-sp-0800 всегда указывается в спецификации вместе с номером базового корпуса - так проще заказывать запчасти
