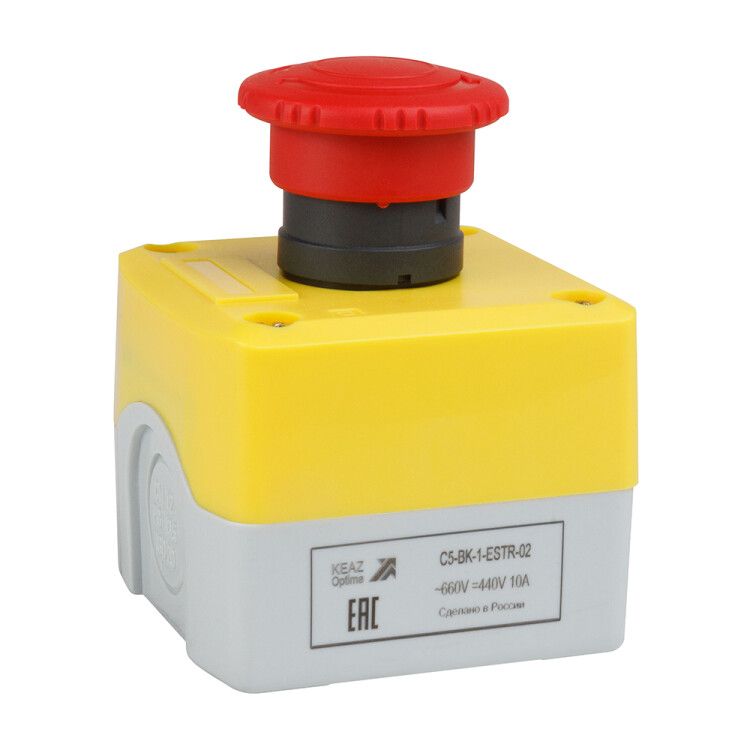

Пост кнопочный OptiSignal D22 C5-BK-1-ESTR-02 2НЗ авар. стоп. возврат поворотом XALK178F КЭАЗ 338523

Пост кнопочный аварийный стоп с возвратом поворотом 2НЗ, серия OptiSignal D22 C5-BK-1-ESTR-02, код XALK178F - устройство для экстренной остановки оборудования в случае опасности. Уникальная конструкция с поворотным возвратом обеспечивает надежную фиксацию после срабатывания и предотвращает случайное включение. Применяется в промышленных системах управления, где требуется высокая степень безопасности.

Назначение и область применения

Пост кнопочный аварийный стоп с возвратом поворотом предназначен для немедленного отключения питания или команды остановки в аварийных ситуациях. Подходит для использования на станках, конвейерах, роботизированных линиях, насосных станциях и других объектах, где важна быстрая реакция на угрозу. Кнопка с возвратом поворотом исключает случайное возобновление работы - её необходимо повернуть для сброса, что снижает риск повторного запуска без проверки состояния системы.

Технические характеристики

• Тип: пост кнопочный аварийный стоп с возвратом поворотом
• Количество нормально замкнутых (НЗ) контактов: 2
• Номинальное напряжение: до 690 В переменного тока (50/60 Гц) или до 440 В постоянного тока
• Диаметр отверстия для монтажа: 22,3 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: пластик
• Цвет крышки: желтый (высоко видимый для быстрой идентификации)
• Способ монтажа: винтовое крепление через накладной корпус
• Количество кнопок: одна грибовидная
• Переключатель: один многопозиционный (не является обычным выключателем - используется для внутренней коммутации)

Совместимость и монтаж

Пост кнопочный аварийный стоп с возвратом поворотом монтируется в панели или стеновые проемы с диаметром 22,3 мм. Для установки используются винты на задней части корпуса - крепление надежное, не требует специальных инструментов. Корпус накладного типа позволяет монтировать устройство поверх поверхности, не нарушая целостности панели. Комплектация включает только сам пост; провода подключаются к контактам внутри устройства. Совместим с кабелями до 2,5 мм2. Не рекомендуется использовать в средах с воздействием растворителей, масел или агрессивных химикатов - материал корпуса не рассчитан на такие условия.

Безопасность и стандарты

Устройство соответствует требованиям к аварийным остановкам согласно EN IEC 60947-5-1 и EN ISO 13850. Цвет желтой крышки и форма грибовидной кнопки соответствуют международным стандартам безопасности - обеспечивают быстрое распознавание даже в условиях плохой освещённости. IP65 защищает от внешних факторов, что делает пост пригодным для использования в цехах с повышенной влажностью, пылью или периодическими мойками.

Преимущества

• Поворотный возврат гарантирует, что оборудование не включится автоматически после срабатывания - оператор обязан намеренно сбросить кнопку
• Два НЗ контакта позволяют последовательно разрывать две цепи управления - увеличивает отказоустойчивость системы
• Высокая степень защиты IP65 обеспечивает долгую работу в сложных промышленных условиях
• Яркая желтая крышка легко заметна, что ускоряет реагирование в аварии
• Конструкция совместима с типичными монтажными отверстиями 22 мм - можно заменить аналоги без переделки панели

Ограничения применения

• Не предназначен для прямого коммутирования силовых цепей - работает только в цепях управления (до 690 В)
• Пластиковый корпус не выдерживает механические удары или давление выше нормального - не применяйте в зонах с риском столкновений
• Не допускается использование в взрывоопасных зонах - отсутствует взрывозащита
• Работает только при температуре окружающей среды +5C…+40C - вне этого диапазона возможны сбои в работе механизма возврата
• Нельзя использовать в качестве основного выключателя - только как аварийный стоп

Примеры использования

• На металлообрабатывающем станке - кнопка расположена рядом с рабочей зоной, чтобы оператор мог быстро остановить процесс при заклинивании детали
• На конвейере пищевого производства - срабатывает при попадании человека в зону движения ленты
• На насосной станции - останавливает подачу жидкости при утечке или перегреве двигателя
• В логистических комплексах - на пунктах погрузки для экстренного прекращения работы подъемников

Практические советы

• При монтаже убедитесь, что отверстие точно соответствует 22,3 мм - слишком маленькое отверстие повредит резьбу, слишком большое - вызовет люфт
• Используйте кабели с жилами не более 2,5 мм2 - большие сечения не войдут в клеммы
• Проверьте работоспособность кнопки после установки: нажмите, убедитесь, что контакты разомкнулись, затем поверните для возврата - они должны снова замкнуться
• Не смазывайте механизм возврата - он спроектирован для работы без дополнительной смазки
• При замене старого поста - сверьте количество контактов и тип возврата. Этот пост имеет именно поворотный возврат, а не просто “нажать–отпустить”
• Обязательно пометьте провода, подключенные к двум НЗ контактам - это упрощает диагностику и обслуживание
