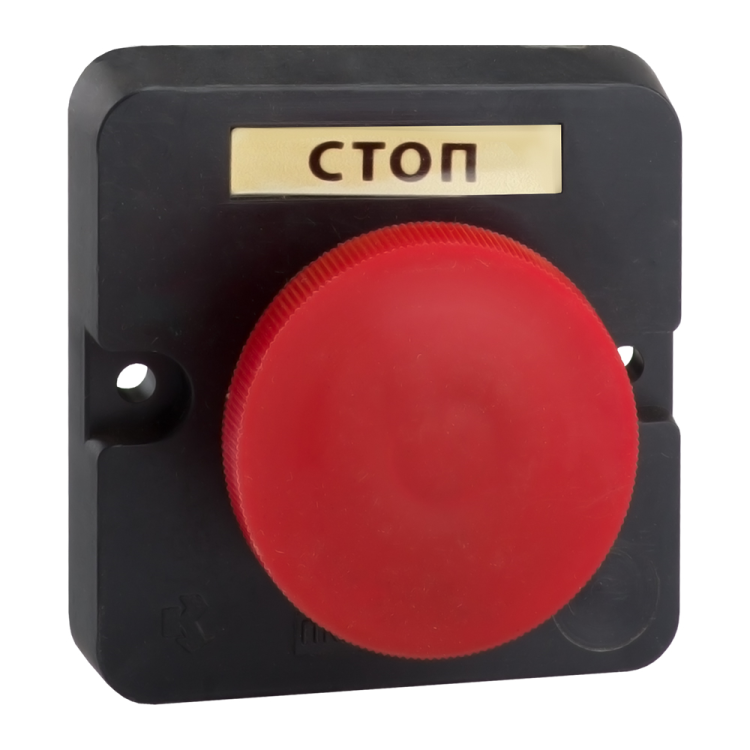

Пост кнопочный ПКЕ 122-1-У2-IP54 (красный гриб) | 150737 КЭАЗ

Пост кнопочный ПКЕ 122-1-У2-IP54 (красный гриб) от КЭАЗ - устройство аварийной остановки с грибовидным толкателем, предназначенное для быстрого отключения оборудования в экстренных ситуациях. Удобен для установки на панели или стене, надёжно работает в условиях повышенной запылённости и влажности.

Назначение и область применения

Пост кнопочный ПКЕ 122-1-У2-IP54 (красный гриб) используется для ручного отключения электроприводов, станков, конвейеров и другого технологического оборудования при возникновении аварийной ситуации. Красный цвет и выпуклая форма гриба обеспечивают быстрое распознавание и удобное нажатие даже в условиях ограниченной видимости или стрессовой обстановки. Применяется в промышленных зонах, на производственных линиях, в мастерских и на объектах с жесткими требованиями к безопасности.

Технические характеристики

• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства производственных условий) и брызг воды из любого направления;
• Функция: аварийная остановка - замыкает цепь при нажатии, размыкает при отпускании;
• Количество контактов: один нормально закрытый (НЗ) и один нормально открытый (НО) - позволяют использовать в различных схемах управления;
• Коммутируемый ток: до 1 А - подходит для цепей управления, но не для силовых нагрузок;
• Номинальное напряжение цепи управления: 110–600 В переменного или постоянного тока;
• Корпус: пластиковый, накладной тип, размеры 74×74×72 мм;
• Цвет: красный - соответствует стандартам безопасности для аварийных кнопок;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 90%;
• Серия: ПКЕ - серия постов от КЭАЗ, проверенная в промышленном применении;
• Нормативный документ: ТУ 3428-002-65642577-2008.

Совместимость и монтаж

Пост кнопочный ПКЕ 122-1-У2-IP54 монтируется на монтажную плату или поверхность с отверстием диаметром 22 мм - таково стандартное отверстие для грибовидных кнопок этой серии. Для фиксации используются два крепёжных болта, расположенные снизу корпуса. Подключение осуществляется через клеммники внутри корпуса: провода подводятся к контактам НЗ и НО. Обязательно соблюдайте полярность при работе с постоянным током. Корпус не требует герметизации, так как имеет встроенную степень защиты IP54.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для аппаратов управления. Цвет красный и форма гриба выполнены в соответствии с международными рекомендациями по аварийному управлению. Отличается механической надёжностью: при нажатии кнопка фиксируется в активированном положении, а для возврата требуется поворот против часовой стрелки - предотвращает случайное срабатывание.

Преимущества

• Высокая видимость и доступность благодаря ярко-красному цвету и выпуклому профилю гриба;
• Защита IP54 обеспечивает долгую службу в пыльных и влажных средах;
• Наличие двух типов контактов (НЗ и НО) позволяет легко адаптировать под существующие схемы управления;
• Конструкция корпуса исключает необходимость внутреннего обслуживания - ремонт не предусмотрен, изделие заменяется целиком;
• Произведено КЭАЗ - известным производителем с опытом более 70 лет в выпуске промышленной автоматики.

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 1 А ограничивает использование только в цепях управления;
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex);
• Работает только в пределах климатического исполнения У2 - не применяйте в условиях ниже −25C или выше +40C;
• Пластиковый корпус не выдерживает ударных нагрузок - не используйте там, где возможны механические воздействия или столкновения.

Примеры использования

• Автоматические станки с ЧПУ - кнопка устанавливается рядом с операционной панелью;
• Ленточные конвейеры - монтируется вдоль всей линии для быстрого реагирования;
• Подъёмные механизмы - устанавливается на уровне глаз оператора;
• Оборудование пищевой и химической промышленности - благодаря защите IP54 выдерживает частые мойки и влажную среду.

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть 22 мм, чтобы гриб плотно вошёл и не люфтил;
• При подключении используйте провода сечением не менее 0,75 мм2 - этого достаточно для тока 1 А и снижает риск нагрева;
• Не затягивайте крепёж слишком сильно - пластик корпуса может треснуть;
• Проверяйте работоспособность кнопки регулярно - особенно после длительного простоя оборудования;
• Если нужна функция блокировки после срабатывания - выбирайте модели с ключом; этот вариант (ПКЕ 122-1-У2-IP54) не имеет её - возврат происходит поворотом.
