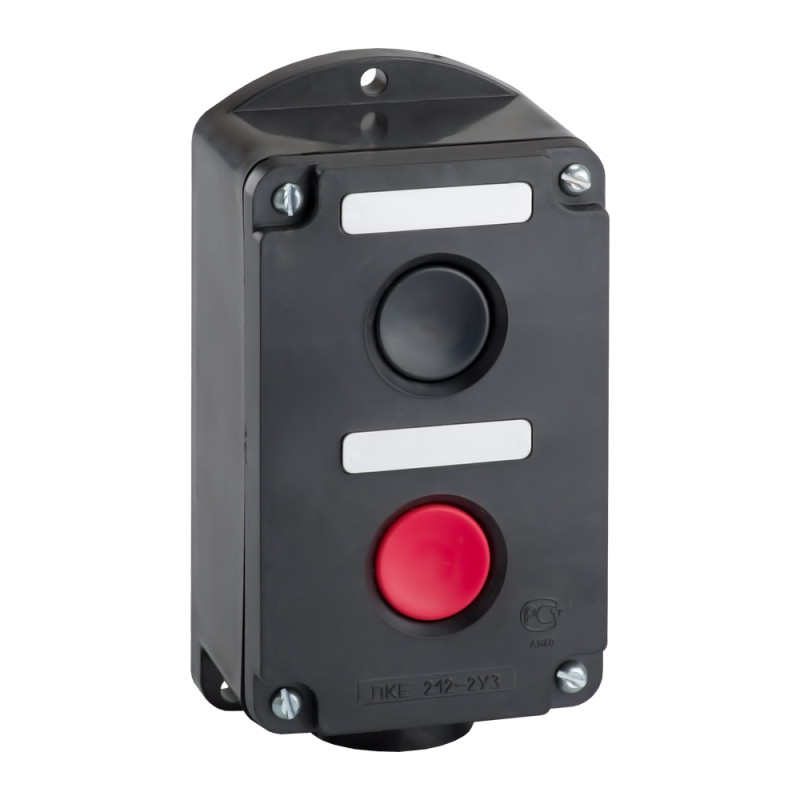

Пост кнопочный ПКЕ 212-2-У3-IP40 (2НО черный)| 274309 | КЭАЗ

Пост кнопочный ПКЕ 212-2-У3-IP40 (2 нормально-открытых контакта, черный) от КЭАЗ предназначен для ручного управления оборудованием через два независимых замыкающих контакта. Подходит для установки на панели станков, конвейеров и других промышленных систем, где требуется надежная аварийная остановка. Артикул 274309 соответствует сериям Устройства подачи команд и сигналов.

Назначение и область применения

Пост кнопочный ПКЕ 212-2-У3-IP40 используется для подачи управляющих команд в цепях автоматизации. Оба кнопочных элемента - нормально открытые (НО), что означает: контакт замыкается только при нажатии и размыкается при отпускании. Подходит для функций запуска, остановки и особенно аварийной остановки - одна из кнопок часто окрашивается в красный цвет для быстрого распознавания. Применяется в условиях промышленного оборудования: станках, насосах, ленточных конвейерах, сборочных линиях.

Технические характеристики

• Количество нормально-открытых контактов: 2
• Количество кнопок: 2 (обе - нажимные, цилиндрические)
• Номинальное напряжение: 110–600 В переменного или постоянного тока
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Габариты: ширина 76 мм, высота 140 мм, глубина 61 мм
• Материал корпуса: пластик
• Цвет: чёрный
• Способ монтажа: винтовое крепление через отверстия в корпусе
• Конструкция: накладной - монтируется поверх панели, не требует прохода через отверстие
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ 212-2-У3-IP40 совместим с проводами сечением до 2,5 мм2. Для монтажа используйте винты M4, которые фиксируют устройство к панели через четыре угловых отверстия. Корпус не требует герметичной установки - он не рассчитан на влагозащиту. Перед установкой проверьте, чтобы толщина панели позволяла плотно закрепить пост без люфта. Кабель подводится снизу или с боков - входы для проводов не имеют резьбы, поэтому рекомендуется использовать кабельные вводы или муфты для защиты от механических повреждений.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Степень защиты IP40 обеспечивает безопасную работу в сухих помещениях, исключая доступ твёрдых сторонних частиц размером свыше 1 мм. Не предназначено для использования во взрывоопасных зонах, на открытом воздухе или в местах с повышенной влажностью. Автоматическая остановка реализуется в соответствии с принципами безопасности EN/IEC 60204-1.

Преимущества

• Два независимых контакта позволяют управлять двумя цепями одновременно - например, запуск и остановка
• Цилиндрическая форма кнопок удобна для нажатия даже в перчатках
• Накладной тип монтажа упрощает установку на уже собранные панели
• Высокая механическая прочность корпуса из ударопрочного пластика
• Работает в широком диапазоне напряжений - от 110 В до 600 В

Ограничения применения

• Не подходит для внешней установки - IP40 не защищает от влаги и пыли
• Не имеет световой индикации - нельзя визуально определить состояние контакта
• Не предназначен для частого циклического использования (не для импульсного режима более 1000 операций в час)
• Отсутствие грибовидной кнопки делает невозможным применение в качестве экстренного стопа с обязательным вытягиванием - здесь только нажимная кнопка
• Не совместим с системами, требующими блокировку клавиш или ключевой интерфейс

Примеры использования

• Аварийная остановка конвейера - красная кнопка для немедленного отключения
• Запуск станка - зелёная или чёрная кнопка для активации
• Управление насосной группой: одна кнопка - включение, вторая - выключение
• Локальный пульт управления на щите с несколькими машинами

Практические советы

• Выбирайте место монтажа так, чтобы кнопки были легко доступны оператору, но не находились в зоне возможных ударов или попадания инструментов
• При использовании в цепях с высоким током (более 10 А) убедитесь, что контакторы или реле, управляемые этим постом, рассчитаны на нагрузку
• Не используйте ПКЕ 212-2-У3-IP40 вместо кнопок типа ПКЕ с грибовидными головками - они не обеспечивают ту же степень уверенности при аварийном отключении
• Проверяйте целостность контактов мультиметром после монтажа - особенно если система работает на малых токах (например, PLC-входы)
• Для длительной службы избегайте воздействия масел, растворителей и агрессивных химикатов на корпус
