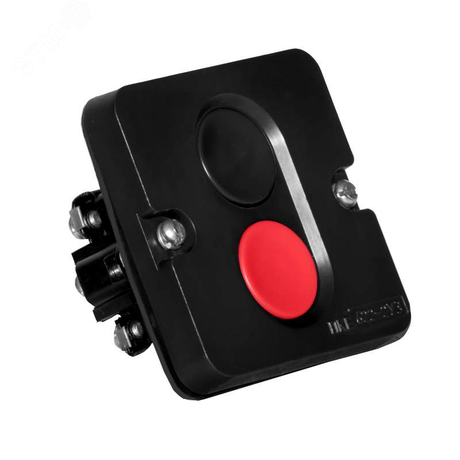

Пост кнопочный ПКЕ 622/2 - 9819216 ИНЖЕНЕРСЕРВИС

Пост кнопочный ПКЕ 622/2 от Инженерсервис - двухпозиционное устройство с красным и черным толкателем для ручного управления электрическими цепями управления на напряжение до 660 В переменного и 440 В постоянного тока. Артикул 9819216 предназначен для установки на монтажную плату в промышленном оборудовании.

Назначение и область применения

Пост кнопочный ПКЕ 622/2 используется для ручного включения и выключения электрических цепей управления. Подходит для систем автоматизации, где требуется надежное управление: станки, конвейеры, насосы, системы вентиляции. Каждый из двух постов имеет один нормально замкнутый (НЗ) и один нормально открытый (НО) контакт - позволяет реализовать базовые логические функции, такие как запуск/останов или изменение направления работы оборудования.

Технические характеристики

• Тип изделия: пост кнопочный
• Количество постов: 2
• Напряжение: до 660 В переменного тока (AC), до 440 В постоянного тока (DC)
• Коммутируемый ток: 10 А
• Тип толкателя: цилиндрический, возвратный без фиксации
• Количество контактов: 1 НЗ + 1 НО на каждый пост
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Цвет корпуса и толкателя: красный/черный (два цвета на одном посте)
• Способ монтажа: через монтажную плату (панельный монтаж)

Совместимость и монтаж

Пост кнопочный ПКЕ 622/2 монтируется на металлическую или пластиковую монтажную плиту. Для установки требуются два отверстия под крепёж - диаметр посадочного места соответствует стандартному размеру для постов серии ПКЕ. Кабели подключаются к клеммникам с зажимами под провода сечением до 2,5 мм2. Монтаж допускается только в закрытых щитах или устройствах с уровнем защиты не ниже IP54. Не рекомендуется использовать для прямого монтажа на открытом воздухе без дополнительной защиты.

Безопасность и стандарты

Пост кнопочный ПКЕ 622/2 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 12442. Обеспечивает безопасную работу в соответствии с классом защиты IP54. Конструкция исключает случайное активирование благодаря механическому возврату толкателя без фиксации - кнопка возвращается в исходное положение после отпускания.

Преимущества

• Двухпозиционная компактная конструкция экономит место на панели управления
• Цветовая маркировка (красный/черный) улучшает визуальное различение функций (например, “Стоп” / “Пуск”)
• Высокая степень защиты IP54 обеспечивает долгий срок службы в средах с пылью и влагой
• Возврат без фиксации снижает риск ошибочных действий оператора
• Поддержка AC/DC - совместим с большинством систем управления

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 10 А ограничен для цепей управления
• Не рассчитан на длительное воздействие прямого потока воды или погружение
• Климатическое исполнение У2 исключает применение в экстремальных холодных (>−25C) или жарких (>+40C) условиях без термоконтроля
• Отсутствие фиксации делает его непригодным для задач, требующих удержания состояния (например, автономного включения)
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Пульт управления станком: красный пост - “Стоп”, черный - “Пуск”
• Система контроля доступа: кнопка включения/выключения насоса в гидравлической установке
• Автоматический конвейер: ручной сброс аварии через кнопку с возвратом
• Щит управления HVAC: включение/выключение вентилятора

Практические советы

• При монтаже проверьте соответствие диаметра отверстия в панели - стандартный размер для поста ПКЕ 622/2 составляет 22 мм
• Используйте кабели с медными жилами и изоляцией, выдерживающей рабочее напряжение 750 В
• Для увеличения срока службы избегайте ударных нагрузок на толкатель - он не предназначен для частого интенсивного нажатия
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно в пыльных средах
• Артикул 9819216 совместим с другими элементами серии ПКЕ - можно собирать комплексные панели управления с единым дизайном
