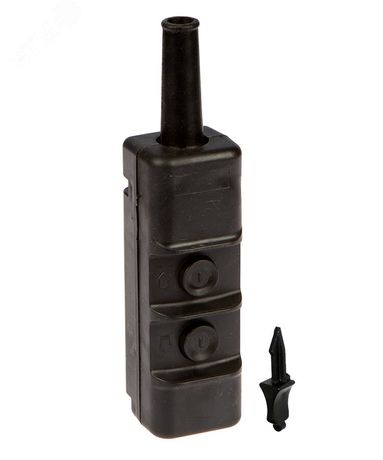

Пост кнопочный ПКТ-20 У2 6.3А IP30 вверх/вниз с ключом защиты - ET561369 Электротехник

Пост кнопочный ПКТ-20 У2, 6,3 А, IP30, вверх/вниз, с ключом защиты от бренда Электротехник — устройство для управления подъёмными механизмами через двухпозиционную командную кнопку с механической блокировкой ключом. Артикул et561369 рассчитан на работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Пост кнопочный ПКТ-20 У2 предназначен для ручного управления электрическими цепями управления подъёмными механизмами — например, грузоподъёмных кранов, лифтов, элеваторов и конвейеров с вертикальным перемещением. Кнопки «вверх» и «вниз» позволяют точно контролировать направление движения. Наличие ключевой защиты предотвращает случайное включение оборудования, что особенно важно в зонах с высокой проходимостью или при обслуживании.

Технические характеристики

• Номинальный рабочий ток: 6,3 А — допустимый постоянный ток при нормальной нагрузке
• Номинальный ток контактов: 10 А — максимальный ток, который выдерживают контактные группы при кратковременных перегрузках
• Напряжение: до 660 В переменного тока (AC)
• Количество постов: 2 — два отдельных элемента управления: «вверх» и «вниз»
• Количество переключающих контактов: 2 — каждый пост имеет один замыкающий и один размыкающий контакт
• Самовозврат: да — после нажатия кнопка автоматически возвращается в исходное положение
• Степень защиты: IP30 — защищён от доступа пальцами и твёрдых предметов более 2,5 мм, но не от воды
• Климатическое исполнение: У2 — работает при температурах от −25°C до +40°C и относительной влажности до 80%
• Диаметр отверстия для установки: 17,5 мм
• Конструкция кнопки: плоская, с цилиндрическим толкателем — обеспечивает точное нажатие и долговечность
• Цвет корпуса: чёрный; материал: термостойкая ABS-пластмасса
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Пост кнопочный ПКТ-20 У2 монтируется в панели или щиты с отверстием диаметром 17,5 мм. Для надёжной фиксации используйте штатный крепёж, входящий в комплект. Герметизация достигается за счёт сальника для кабеля и прокладки между корпусом и поверхностью монтажа — это предотвращает попадание пыли и влаги внутрь устройства. Подключаются провода к клеммам внутри корпуса: соблюдайте полярность и не превышайте сечение жил, рекомендованное производителем (обычно до 2,5 мм²).

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3428-013-59826184-2016. Конструкция обеспечивает безопасность при работе с цепями управления, но не предназначено для прямого коммутирования силовых цепей. Использование ключевой защиты снижает риск несанкционированного запуска механизма, что соответствует требованиям промышленной безопасности.

Преимущества

• Двухпозиционная система с самовозвратом позволяет легко и точно управлять движением в обоих направлениях
• Ключевая блокировка исключает случайное включение — повышает безопасность при техобслуживании
• ABS-корпус устойчив к ударным нагрузкам и перепадам температур
• Герметичная сборка с сальником и прокладкой продлевает срок службы в условиях производства
• Простая установка на монтажную плиту — не требует сложных инструментов

Ограничения применения

• Не применяется в средах с воздействием открытого огня, химических паров или масла — материал корпуса не устойчив к растворителям
• Степень защиты IP30 не обеспечивает защиту от брызг и влаги — нельзя использовать во влажных помещениях без дополнительной оболочки
• Номинальный ток 6,3 А ограничен — не подходит для прямого управления мощными двигателями (>4 кВт); требуется использование контакторов
• Не предназначена для частого циклического включения — длительная работа в режиме «нажато» может вызвать перегрев контактов

Примеры использования

• Управление подъёмом и опусканием грузовой платформы на заводе
• Контроль движения лифта обслуживания в производственном помещении
• Ручное управление конвейером с вертикальным участком
• Локальный пульт оператора на станке с подъёмным столом

Практические советы

• При монтаже проверьте глубину отверстия — корпус должен полностью войти, чтобы прокладка плотно прилегала
• Используйте кабель с внешним диаметром, совпадающим с сальником (обычно 6–10 мм)
• Подключайте только цепи управления, а не силовые — для питания двигателей используйте магнитные пускатели
• Проверяйте целостность ключа перед каждым запуском — потеря ключа делает защиту бесполезной
• При эксплуатации в пыльных условиях регулярно осматривайте поверхность кнопок — грязь может затруднять возврат
